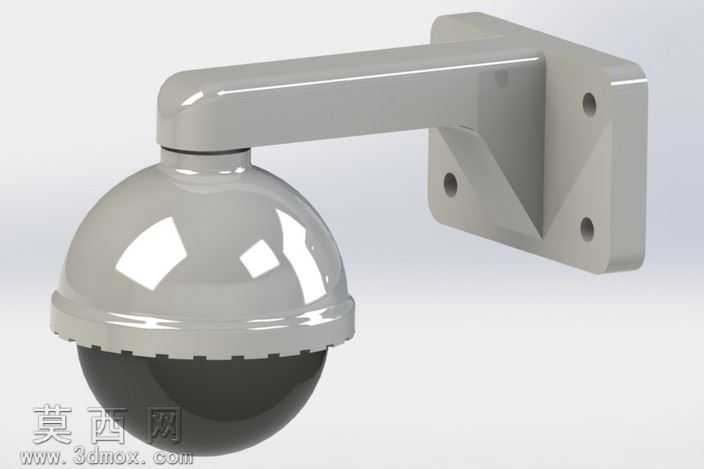

壁装半球型安防监控IP摄像机三维设计

本作品为壁装式半球IP监控摄像机的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先拆分整体结构为壁挂安装底座、L型支撑悬臂、半球防护罩、内置摄像球舱四个独立功能模块，再逐一完成各模块的细节建模与装配约束，确保各部件间的装配间隙、配合公差符合实际安防产品的生产装配要求。材质渲染阶段，壁挂底座与支撑悬臂采用哑光浅灰色工程塑料材质，添加细微的磨砂质感纹理，模拟真实安防设备外壳的ABS工程塑料表面特性，半球防护罩上半部分采用高光亮面PC材质，设置合适的反射与折射参数，还原透明防护罩的高光反光质感，下半部分球舱采用半透深灰色烟晶材质，模拟红外摄像机的滤光外罩效果，金属安装孔位添加轻微的金属倒角反光细节，提升整体渲染真实感。结构设计上，壁挂底座设置三个沉头安装孔，适配墙面膨胀螺丝的安装尺寸，底座与悬臂连接处设置加强筋结构，提升整体支撑强度，避免长悬臂挂载摄像头出现下垂变形的问题，半球防护罩与悬臂的连接部位设置旋转限位结构，还原真实半球摄像机可调整监控角度的功能特性，防护罩边缘设置锯齿状防水唇边结构，兼顾户外安装的防水防尘设计需求。建模过程中对所有圆角过渡进行统一处理，外露棱边均做R1-R2的圆角打磨，避免尖锐棱角带来的安装安全隐患，同时让产品外观更具流畅的工业设计美感，各部件的壁厚参数统一设置为2.5mm，符合注塑成型的工艺要求，可直接用于后续的结构验证、手板制作与产品开模参考。
