高精度游标卡尺三维结构建模作品

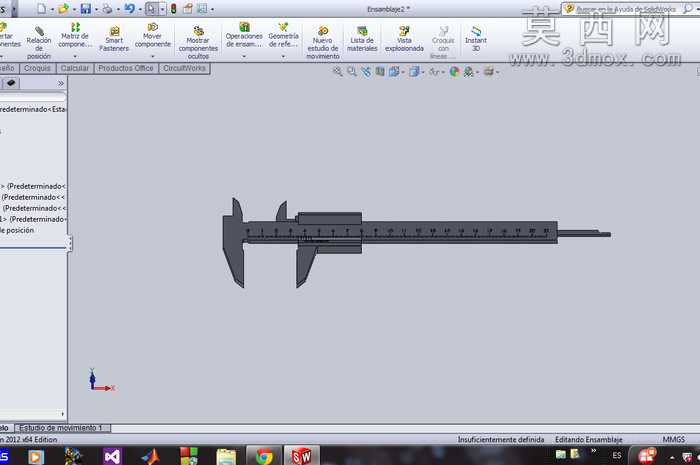

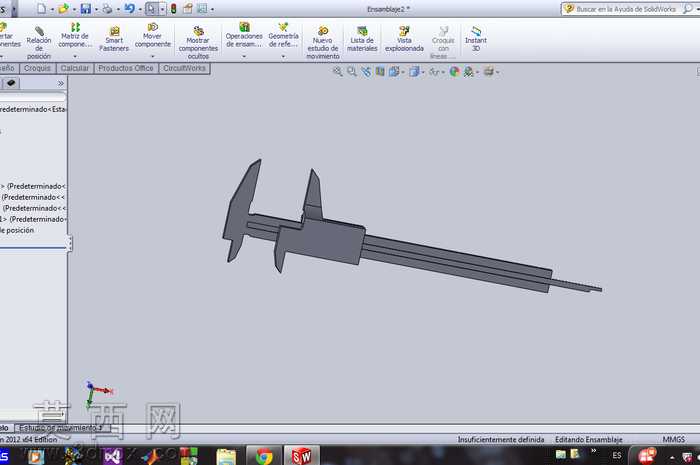

本作品为游标卡尺的三维参数化建模成果，建模过程严格遵循游标卡尺的实际生产制造尺寸规范，完整还原了游标卡尺的全部功能结构。建模初期首先梳理游标卡尺的结构组成，将整体拆分为主尺尺身、内测量爪、外测量爪、深度尺、游标滑动框、锁紧螺钉六大核心部件，针对每个部件的尺寸参数进行精准标定，主尺刻度间距、游标刻度差值严格按照常用精度游标卡尺的参数设置，保证模型尺寸与实物完全一致。建模过程中采用草图驱动特征的方式，先绘制主尺的截面轮廓，通过拉伸命令生成主尺基体，随后对尺身的刻度槽、测量爪的刃口、滑动框的导轨槽进行细节切除特征制作，保证各部件的配合间隙符合实际装配要求。针对游标滑动框部分，单独建模其与主尺配合的滑槽结构，确保滑动框可沿主尺顺畅滑动无干涉，同时还原锁紧螺钉的螺纹结构与压紧结构，模拟实际使用中锁紧固定测量位置的功能。深度尺部分采用细长拉伸特征制作，与滑动框尾部的安装槽做配合约束，还原深度尺随滑动框同步移动测量深度的结构逻辑。材质设置上，主尺与游标部分采用不锈钢金属材质，调整材质的粗糙度与金属反射参数，还原量具表面哑光磨砂的金属质感，锁紧螺钉采用发黑处理的钢材材质，通过材质差异区分不同部件的工艺特征。装配阶段采用自下而上的装配方式，先完成各零件的建模后导入装配环境，添加重合、同轴心、距离等配合约束，保证内测量爪、外测量爪的测量面平行度符合测量工具的精度要求，同时验证滑动部件的活动行程与实际卡尺一致。建模全程注重结构的合理性，所有倒角、圆角、退刀槽等工艺细节均按照实际机加工工艺设置，没有出现违背生产逻辑的结构特征，刻度部分采用阵列特征快速生成，同时保证刻度线的长度、宽度、间距符合国标对游标卡尺刻度的规范要求，整体模型可用于量具结构教学、装配演示、产品宣传渲染等多个场景，完整展现了游标卡尺的机械结构与工作原理。
