简易球头操作杠杆手柄三维结构设计

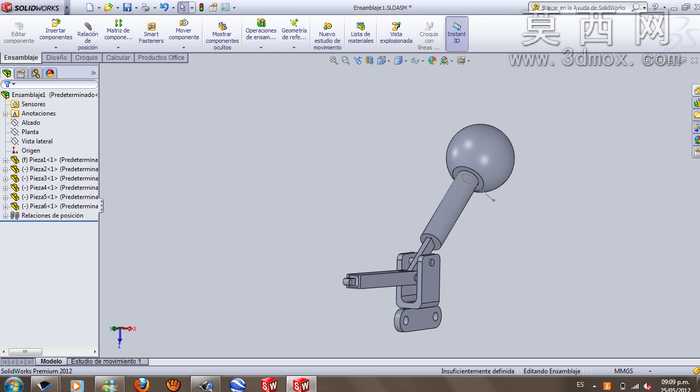

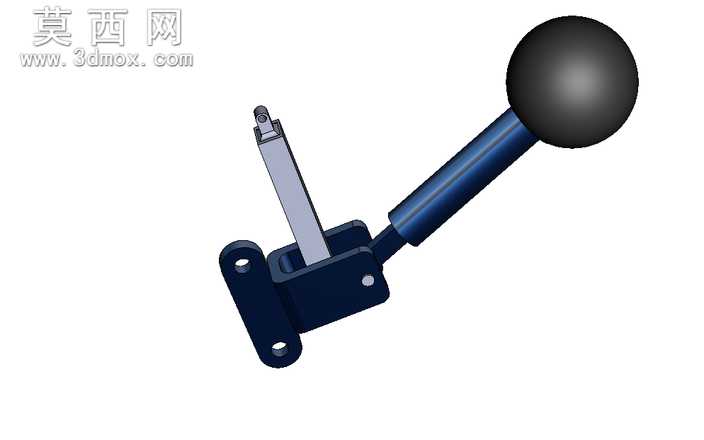

本作品为手动操纵用简易球头杠杆结构，采用三维参数化建模方式完成整体装配设计，建模过程中先对各组成零件进行单独特征构建，再通过装配约束完成整体组合。首先构建底部安装基座，基座采用带双安装孔的平板式结构，通过拉伸凸台特征成型，预留的两个同轴安装孔用于将整个杠杆结构固定在设备基体上，安装面做平整化处理保证装配贴合度。基座上方设置铰接支座，支座通过凸台与基座连为一体，支座上开设铰接销轴孔，孔位做同轴度约束保证铰接转动顺畅。杠杆主体采用圆截面杆身结构，从铰接端向握持端平滑过渡，杆身直径根据手动操作的受力需求做等强度设计，避免应力集中导致的结构变形。握持端设置球形操作头，球体与杆身采用圆角过渡连接，球形表面做光滑处理，符合人体工学握持需求，操作时施力方便不易打滑。杠杆与支座之间通过铰接销轴连接，销轴与孔位采用间隙配合约束，保证杠杆可绕销轴做定角度转动，实现操纵动作的传递。建模过程中对所有活动部件做干涉检查，确认杠杆在转动行程内无零件碰撞，各配合面的间隙设置合理，既保证转动灵活性又避免过大旷量。材质设定上，整体结构默认采用金属材质，基座与铰接支座设置为碳钢材质，表面做氧化处理呈现哑光金属质感，杠杆杆身与球头可根据使用场景选择碳钢镀铬或工程塑料材质，镀铬表面设置高反光金属材质参数，工程塑料则设置哑光磨砂质感，渲染时调整环境光与反射参数，清晰呈现各零件的轮廓边界与装配关系，完整还原简易杠杆操纵件的结构形态与功能逻辑，可直接用于手动操纵机构的设计参考与结构验证。
