多工位模块化定位承载基座结构设计

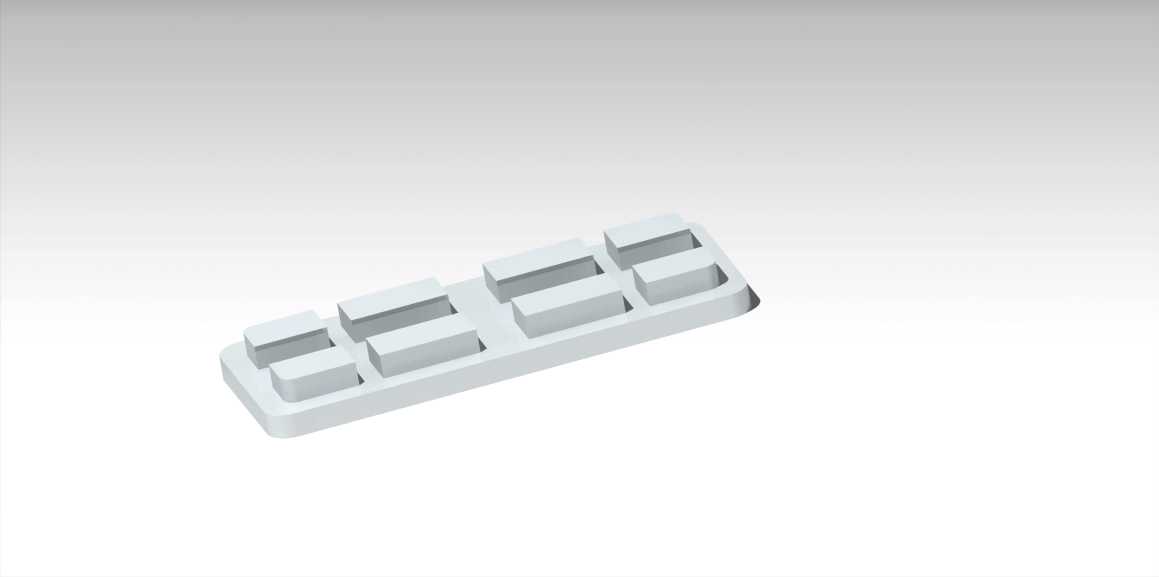

这款多工位定位承载基座，在自动化产线的工件定位、小型工装的承载固定场景中应用十分广泛，不少装配工位、检测工位的工件承托结构都会采用这类设计思路。从结构功能来看，基座本体采用一体化铣削成型的长条形底座，底座上均匀排布四组独立的凸台定位单元，每个单元都由两个对称的矩形凸块构成，凸块之间预留的卡槽可以直接卡入对应规格的工件定位边，不需要额外加装压块就能实现工件的X、Y向限位，减少了装配时的零件数量，也降低了后期维护的更换成本。设计过程中优先考虑了安装边界的适配性，底座底部做了0.5mm的下沉让位边，安装时可以直接嵌入工装板的预铣槽内，避免基座在频繁取放工件的过程中出现移位，底座两端的安装孔位采用沉头设计，螺丝锁紧后头部不会高出基座表面，不会对工件取放造成干涉。每个定位凸块的边缘都做了C0.3的倒角处理，一方面是去除机加工产生的毛刺，避免划伤工件表面，另一方面也能给工件装夹提供导向，操作人员放置工件时不需要完全对准位置，顺着倒角就能滑入卡槽定位，能有效提升上下料的效率。凸块的高度经过反复校核，既保证足够的定位接触面积，避免工件受侧向力时出现倾翻，又不会过高导致工件取放时需要抬升过大行程，适配常见的机械手取料行程范围。这类基座的材质通常选用6061铝合金做硬质阳极氧化处理，表面硬度能达到HV400以上，长期频繁装夹工件也不容易出现磨损，重量比同规格钢制基座轻60%左右，在需要频繁更换工装的柔性产线上，单人就能完成拆装调整。从结构强度来看，底座的壁厚做了等强度设计，受力集中的安装孔位置做了局部加厚，非受力区域做了适当的减薄处理，在保证整体刚性满足使用要求的前提下，尽可能减少材料用量，降低加工成本。卡槽的宽度公差控制在±0.02mm范围内，能保证工件定位后的重复定位精度在0.05mm以内，满足大部分装配、检测工序的精度要求，不需要额外做二次校准。基座的整体外形做了圆角过渡处理，没有尖锐的棱角，能避免操作人员在调试设备、更换工装时被划伤，符合机械安全设计的相关要求。在实际使用中，这类基座既可以单独作为小型工件的定位承载台使用，也可以多个并排拼接在大型工装板上，组成多工位的定位阵列，适配不同尺寸、不同排布的工件装夹需求，拼接时相邻基座的定位面可以通过侧面的定位销实现精准对齐，不会出现工位偏移的问题。
