双腔连通式机械壳体结构设计方案

项目分类:通用机械零部件 发布时间:2021-05-20 ID:178719
  • 双腔连通式机械壳体结构设计方案
  • 双腔连通式机械壳体结构设计方案

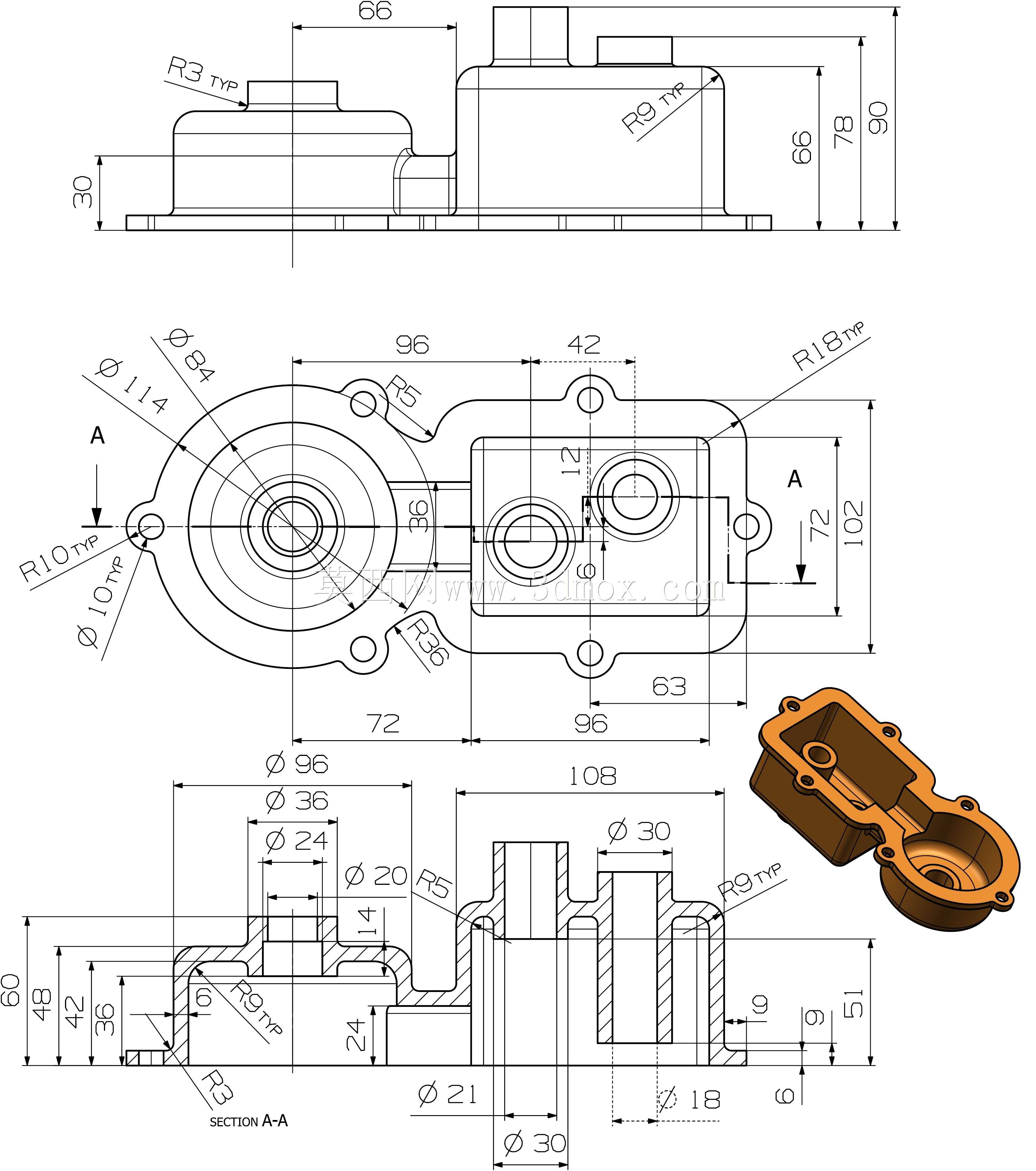

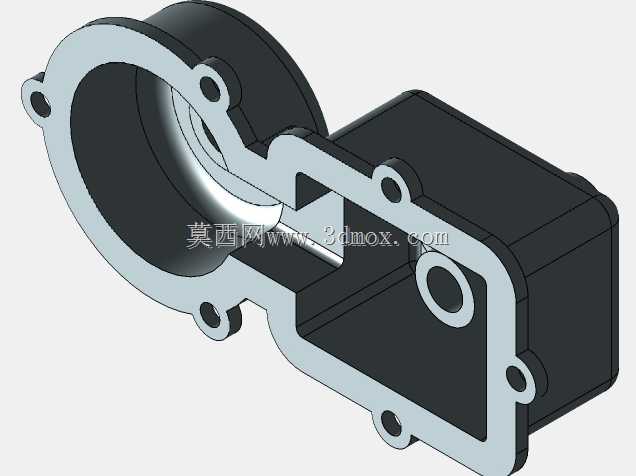

该双腔连通式壳体是小型动力传动系统的核心承载防护构件,主要应用于小型机电设备、便携传动装置、专用仪器动力单元的集成安装场景,承担内部传动组件定位、润滑介质密封、外部载荷承载的核心作用,可适配轻载齿轮传动、凸轮传动等紧凑动力布局需求,在小型工业执行器、便携作业设备动力端、专用检测仪器传动模块中均有广泛适配空间。从功能特性来看,该壳体采用一体化铸造成型的结构逻辑,将两个独立功能腔体通过连通流道整合为整体结构,左侧圆形腔体可容纳输入轴组件、轴承及端盖定位结构,右侧矩形腔体可布置多级传动齿轮、输出轴定位座,腔体间的连通区域可实现润滑介质的互通循环,无需额外设计外接油路即可满足内部组件的润滑需求,壳体外缘布置的带孔安装耳可实现与设备基座的快速定位固定,底部平整安装面可保证装配后的整体贴合精度,避免运行过程中出现振动偏移问题。设计过程中优先遵循紧凑化集成思路,在满足内部组件安装空间的前提下尽可能压缩整体外廓尺寸,通过多视图的尺寸链校核,确保各腔体的同轴度、安装孔位的位置度符合装配公差要求,壳体壁厚采用均匀化设计,在轴承安装位、轴孔配合区域做局部加厚处理,既保证整体结构强度,又控制构件整体重量,内外壁的过渡圆角设计可有效降低铸造过程中的应力集中问题,同时避免润滑介质在腔体内出现流动死角。从外形尺寸与安装边界来看,该壳体整体长度方向最大尺寸为108mm,宽度方向最大尺寸为102mm,高度方向最大尺寸为90mm,左侧圆形腔体的外圆直径为114mm,右侧腔体的宽度尺寸为78mm,安装耳的孔位中心距分别为72mm、96mm,可适配M4-M6规格的固定螺栓,轴孔区域分别设计了直径30mm、24mm、20mm等不同规格的配合位,可匹配对应直径的传动轴与标准轴承,腔体内部的凸台结构可实现传动组件的轴向定位,无需额外添加定位套即可完成组件装配,壳体外壁的R3、R9等过渡圆角既满足铸造工艺要求,也可避免装配过程中出现锐边划伤问题,整体结构可直接适配常规砂型铸造或压铸工艺生产,后续仅需对轴孔、安装面做少量机加工即可满足装配精度要求。
