四缸发动机排气歧管结构设计方案

排气歧管作为内燃机进排气系统的核心组成部件，广泛应用于乘用车辆、商用车辆、工程机械搭载的往复式活塞发动机中，核心作用是将发动机各个气缸燃烧后产生的高温废气，有序汇集导入排气总管，后续接入三元催化器、消声器等尾气处理装置完成废气排放流程。该部件的设计合理性直接影响发动机的排气效率、充气系数与动力输出表现，不合理的歧管结构会造成各缸排气干涉，增加排气背压，导致发动机功率下降、油耗升高，甚至出现排气温度异常、部件热变形开裂等故障。

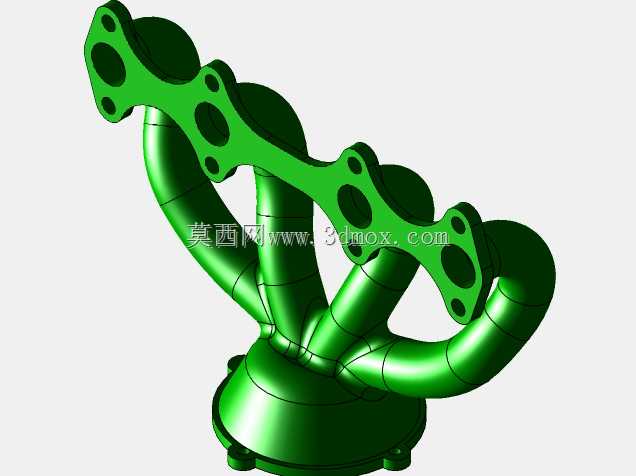

本次设计的四缸排气歧管采用四合一汇集式管路结构，四个进气法兰接口对应发动机气缸盖的排气侧安装位，各支管采用顺滑的弧形过渡流道设计，避免管路出现直角弯折、截面突变等结构，最大程度降低废气在管路内的流动阻力，减少各缸之间的排气脉冲干涉。设计过程中充分考虑了排气过程的热胀冷缩特性，各支管的长度经过匹配计算，尽可能保证各缸排气路径的阻力一致性，让各缸排气背压处于均衡区间，避免出现单缸排气不畅的问题。

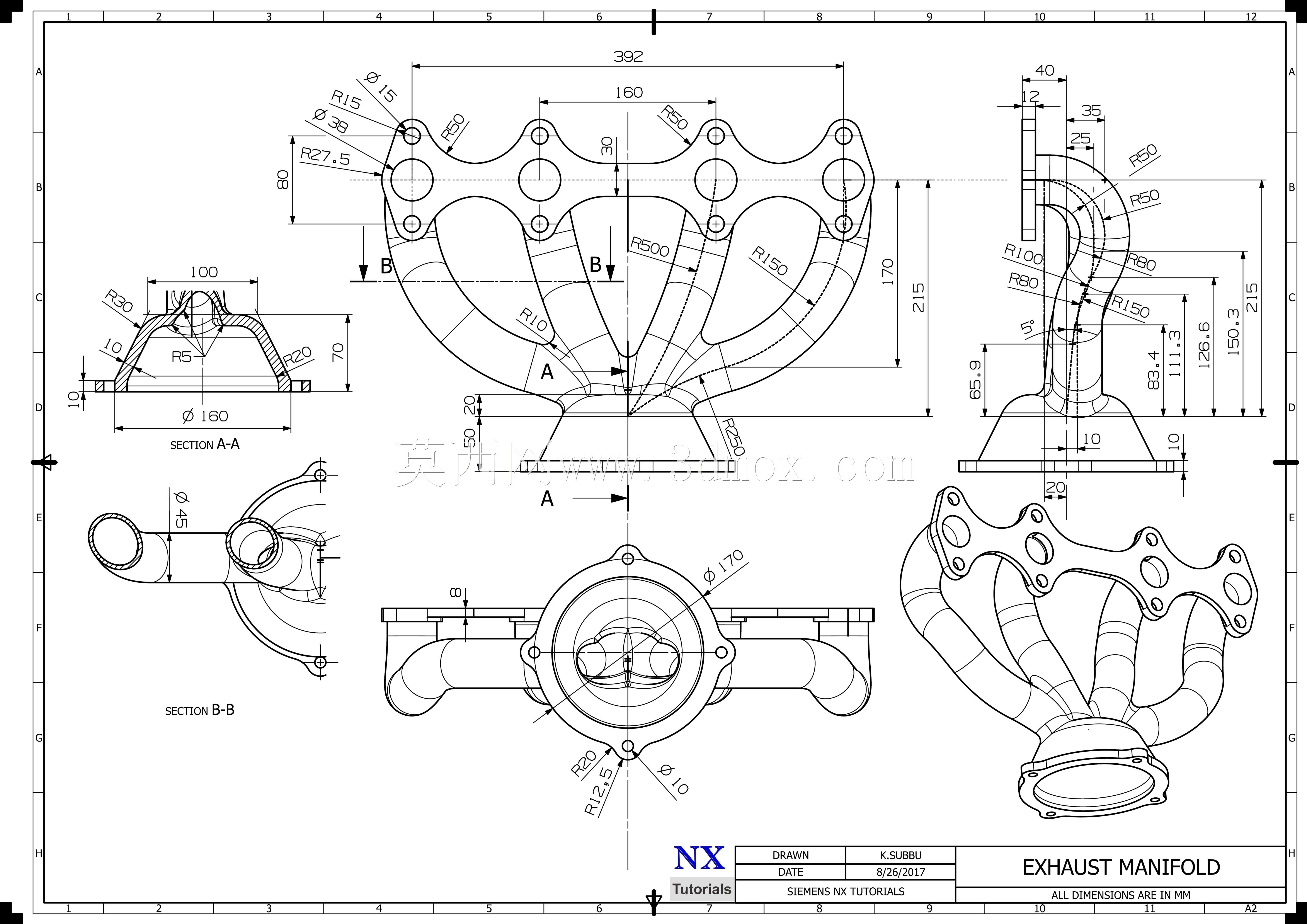

从安装边界来看，该排气歧管进气端采用整体式法兰结构，法兰面设置对应四个气缸排气口的连通孔，配套布置螺栓安装孔位，可直接与气缸盖排气侧端面贴合密封，安装时需在结合面加装耐高温密封垫片，防止高温废气泄漏；出气端为圆形法兰接口，可对接下游排气总管或三元催化器入口，接口尺寸匹配常规小排量四缸发动机的排气通径要求。整体结构的外形轮廓充分避让了发动机周边的附件安装空间，不会与发动机缸体、点火线圈、冷却液管路等周边部件发生装配干涉，管路的弯曲弧度既保证了流道顺畅，也控制了整体的占用空间，适配横置、纵置等不同布置形式的发动机舱布局。

在结构细节上，歧管的管壁厚度均匀一致，兼顾结构强度与轻量化需求，法兰部位做了加厚处理，保证螺栓连接的刚性，避免长期受高温振动影响出现法兰变形、密封失效的问题。各支管交汇处做了圆滑过渡处理，减少废气交汇时的紊流产生，降低排气噪音的同时提升排气顺畅度，整体结构可满足自然吸气小排量四缸发动机的排气系统使用需求，在保证结构强度、密封可靠性的前提下，最大化优化排气流动效率，助力发动机动力性能的稳定输出。
