法兰式铰接支撑座结构设计方案

该铰接支撑座是工业管路系统、轻型传动机构中常用的活动连接承载部件，主要应用在需要小角度摆动调整的管路布设、操作机构联动、轻型载荷支撑场景中，比如小型设备的操作手柄铰接基座、低压流体管路的活动支撑点位、工装夹具的摆动连接位，能够在承载径向与轴向复合载荷的同时，允许连接部件在一定角度范围内灵活转动，避免刚性连接带来的应力集中问题，适配多类需要角度补偿、活动缓冲的机械装配场景。

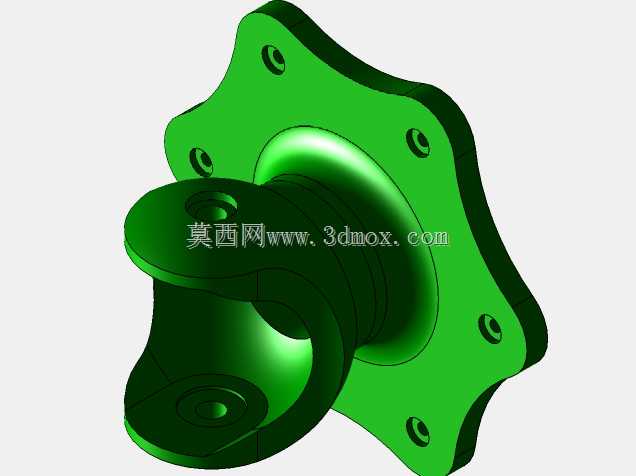

从功能特性来看，该部件采用下部法兰安装、上部铰接耳座的一体式结构，下部法兰盘设置有均匀分布的安装孔，能够通过螺栓紧固件稳定固定在安装基面之上，保证整体连接的牢靠性，法兰盘面与安装基面完全贴合，可均匀传递承载的载荷，避免局部应力过大造成基座变形。上部的弧形支撑槽与两侧铰接耳配合，能够与配套的铰接轴、摆动部件形成转动副，支撑槽的曲面轮廓与铰接部件的外轮廓完全匹配，转动过程中接触面受力均匀，不会出现卡滞、偏磨的问题，两侧的铰接耳预留同轴销孔，可穿装定位销轴实现摆动部件的轴向定位，防止转动过程中出现轴向窜动。

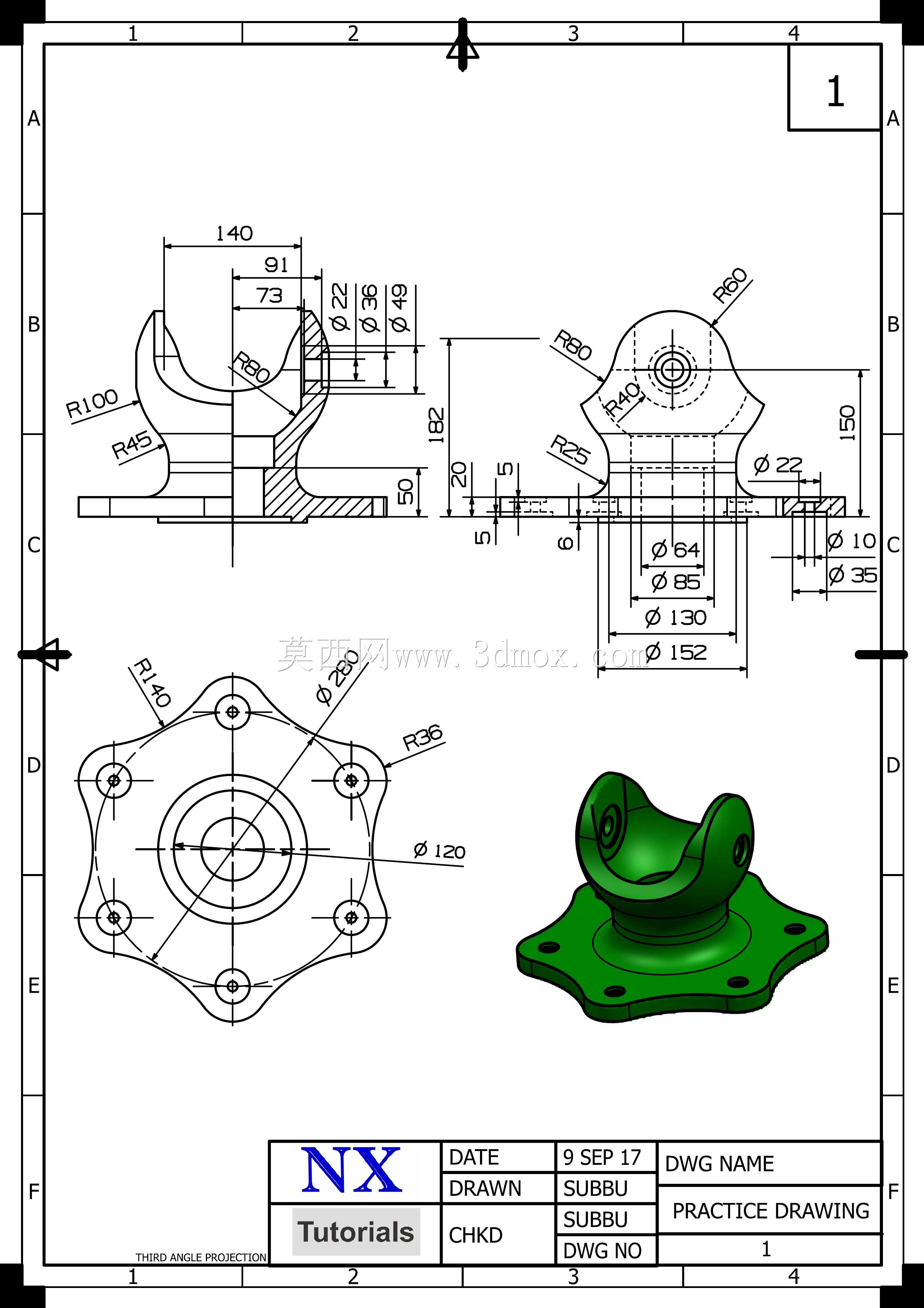

在设计思路上，该部件整体采用一体铸造成型后机加工的工艺路线，在保证结构强度的前提下尽可能优化壁厚分布，底座法兰边缘做圆角过渡，降低铸造应力集中的风险，铰接部位的壁厚做局部加厚处理，匹配转动承载的受力需求，所有棱边均设置工艺圆角，既避免加工与装配过程中锐边划伤操作人员，也能有效降低应力集中系数，提升部件的疲劳使用寿命。尺寸设计上充分考虑安装边界与活动空间需求，法兰盘最大外轮廓尺寸适配常规的安装基面预留空间，安装孔的分布直径符合通用紧固件的装配间距要求，上部铰接部位的转动半径经过校核，保证配套摆动部件在设计摆角范围内不会与底座、安装基面发生运动干涉，各部位的尺寸公差经过合理分配，安装孔的位置精度、铰接耳销孔的同轴度、支撑槽的轮廓度均满足常规机械装配的精度要求，不需要额外的定制加工即可直接适配标准件装配。整体结构兼顾了承载稳定性与转动灵活性，结构紧凑占用安装空间小，适配多类轻型机械的活动连接需求。
