异形弯管握持把手结构设计方案

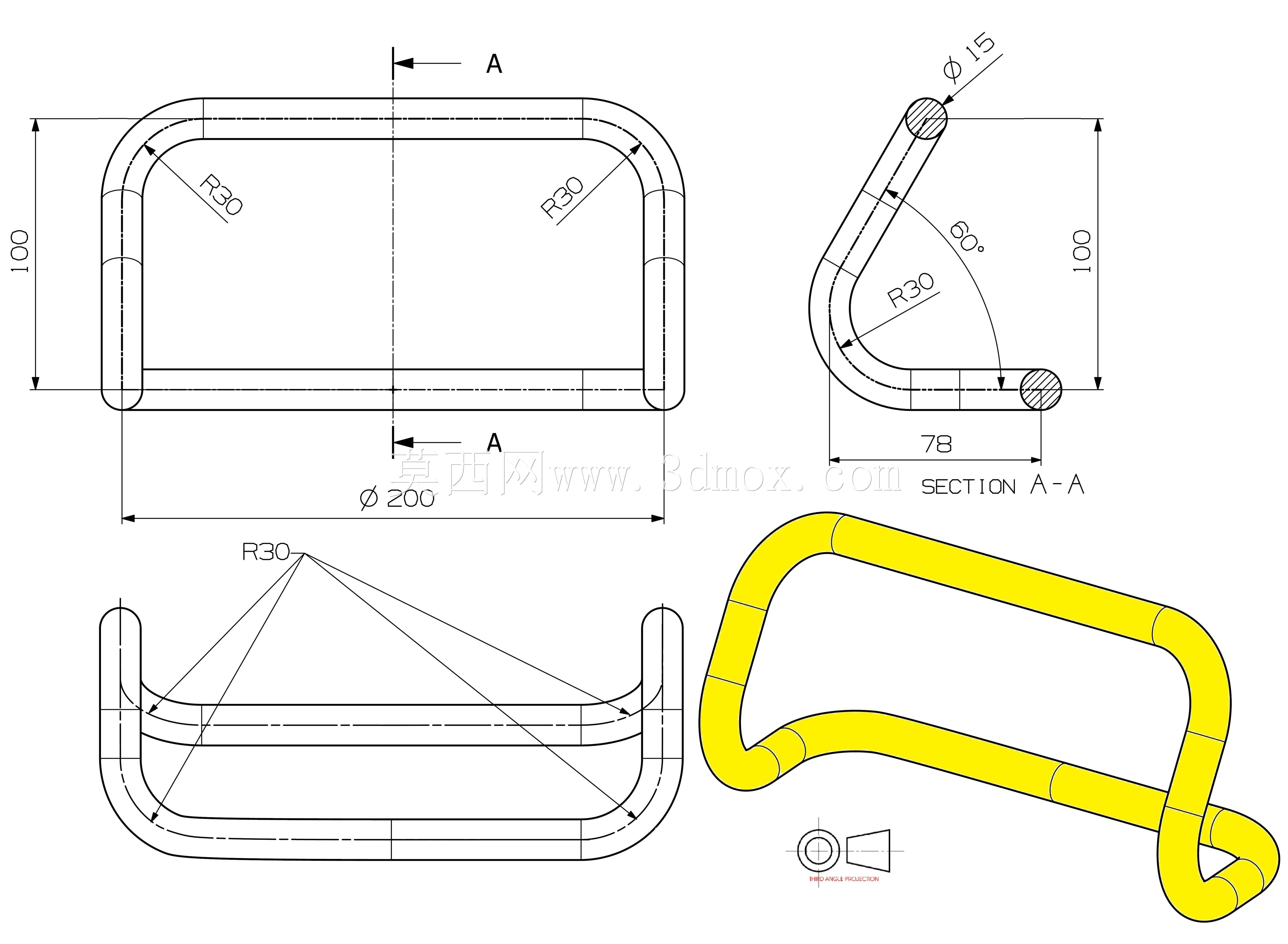

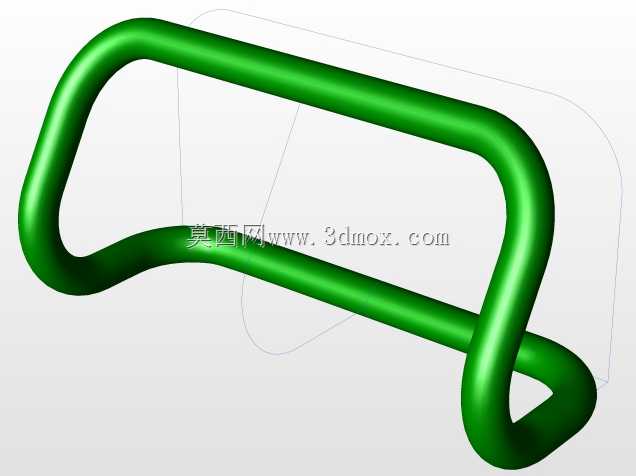

该异形弯管把手主要应用于各类工业设备、检修工装、移动机架的操作握持场景，可作为小型设备的推移扶手、舱门开启拉手、检修位辅助握持件使用，适配需要人机交互施力的各类机械结构部位，能够为操作人员提供稳定的施力支点，降低操作过程中的握持疲劳，同时兼顾结构强度与外观辨识度。从实际用途来看，这类弯管把手区别于常规直杆式扶手，通过连续的空间弯折形态，能够适配非平面的安装基面，在设备外壳存在曲面、安装空间存在避让需求的场景下，无需额外加装转接座即可完成固定，减少装配环节的零件数量，提升整体结构的集成度。产品功能特性上，采用等径圆管弯折成型的结构，管壁过渡顺滑无尖锐棱角，握持接触区域贴合人手自然抓握的弧度，施力时受力均匀，不会出现局部硌手的问题；连续的闭环弯折结构让整体构件具备优秀的抗形变能力，在承受常规推拉、提拉载荷时不会出现应力集中导致的弯折断裂，表面经过光滑处理后可适配喷塑、镀铬、包胶等多种表面处理工艺，满足不同场景下的防腐、防滑、外观装饰需求。设计思路层面，首先基于人机工程学确定握持段的管径与弧度，保证成年人手掌抓握时的贴合度，再结合安装面的轮廓走向规划弯管的空间路径，在预留出足够握持空间的前提下，让构件的固定端能够精准贴合安装基面，同时通过弯折段的形态设计避让设备周边的管线、凸起结构，避免安装后与其他部件产生干涉；整个弯管的弯折半径统一，既符合常规弯管加工的工艺要求，降低生产环节的模具成本，也让整体线条流畅统一，没有突兀的折角。外形尺寸与安装边界上，整体轮廓为类矩形的空间闭环结构，横向跨度适配单手握持到双手扶持的不同操作需求，纵向凸起高度控制在握持所需的最小安全距离内，不会过多占用设备外部空间；两个固定端的安装孔位间距经过精准核算，可直接匹配对应安装基面的预留孔位，安装后弯管与基面之间留有均匀的握持间隙，不会出现贴死基面导致手指无法伸入握持的问题，同时构件外边缘到周边其他部件的距离满足操作安全距离要求，操作时不会出现夹手、剐蹭的风险。
