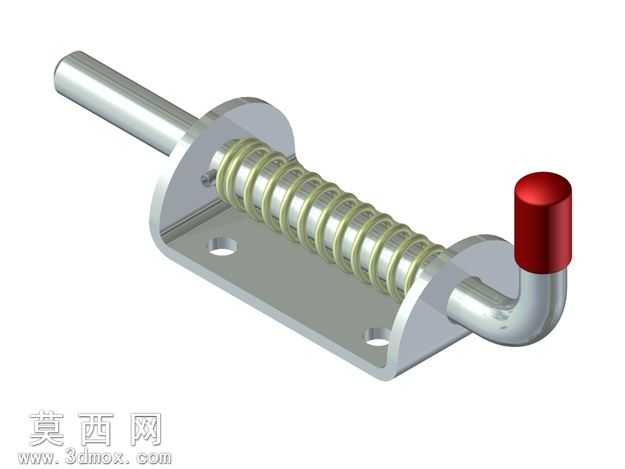

带安装底座的弹簧插销式锁紧构件

本作品为带安装底座的弹簧插销式锁紧构件三维建模成果，建模阶段采用参数化设计思路，首先以基准平面定位安装底座的轮廓，底座设计为带两个沉头安装孔的平板结构，两侧向上延伸出同轴的支撑耳片，用于承托插销杆体，保证插销滑动过程的同轴度与稳定性。插销主体采用圆钢类杆件设计，一端为光杆插入端，用于实现对位锁紧，杆身中段预留弹簧定位轴肩，用于套设复位弹簧，弹簧两端分别抵靠在底座支撑耳片与轴肩位置，实现插销拔出后的自动复位功能；插销另一端设计为90度弯折结构，末端加装红色防滑握帽，方便操作人员手动提拉操作，握帽采用圆角包覆设计，避免操作时的锐边划伤。材质渲染阶段，金属部件统一采用镀锌钢材质，调整金属粗糙度参数模拟冷轧钢材的哑光金属质感，还原真实五金件的表面处理效果；弹簧部分采用亮面弹簧钢材质，突出螺旋结构的金属反光特性；操作端握帽采用红色哑光塑料材质，通过色彩区分功能部件，提升视觉辨识度。结构设计上重点优化了弹簧的预压缩量，保证插销在自然状态下保持伸出锁紧状态，提拉握帽时弹簧压缩行程满足插销脱离对位孔的操作需求，同时支撑耳片与插销的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又避免间隙过大导致的插销晃动问题。建模过程中对所有锐边进行了0.2-0.5mm的圆角处理，还原实际五金零件的加工倒角特征，避免三维模型出现尖锐棱角失真的问题；装配阶段采用同轴心、面重合等标准配合关系，完整还原构件的装配逻辑，可直接用于机械结构的快拆锁紧场景模拟，也可作为非标自动化设备、工装夹具的锁紧配件调用，模型结构完整，各部件可单独拆分编辑，适配不同场景的尺寸调整需求。
