叉架类连接支撑机械零件结构设计

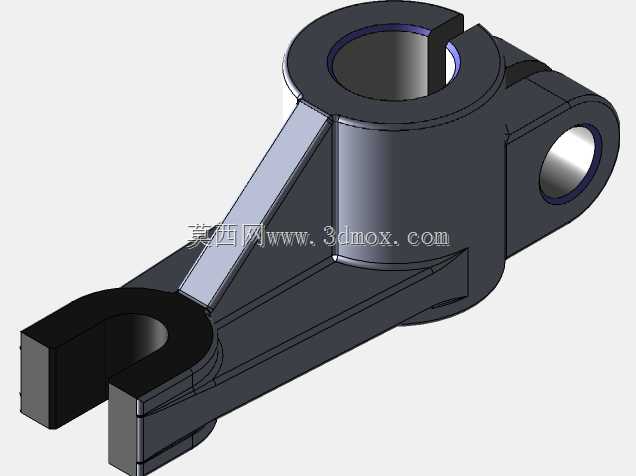

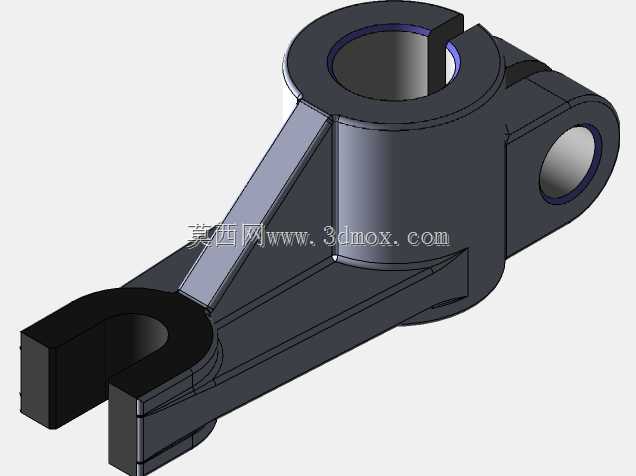

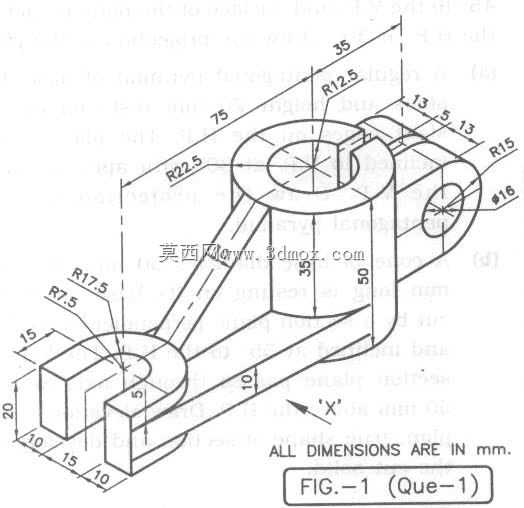

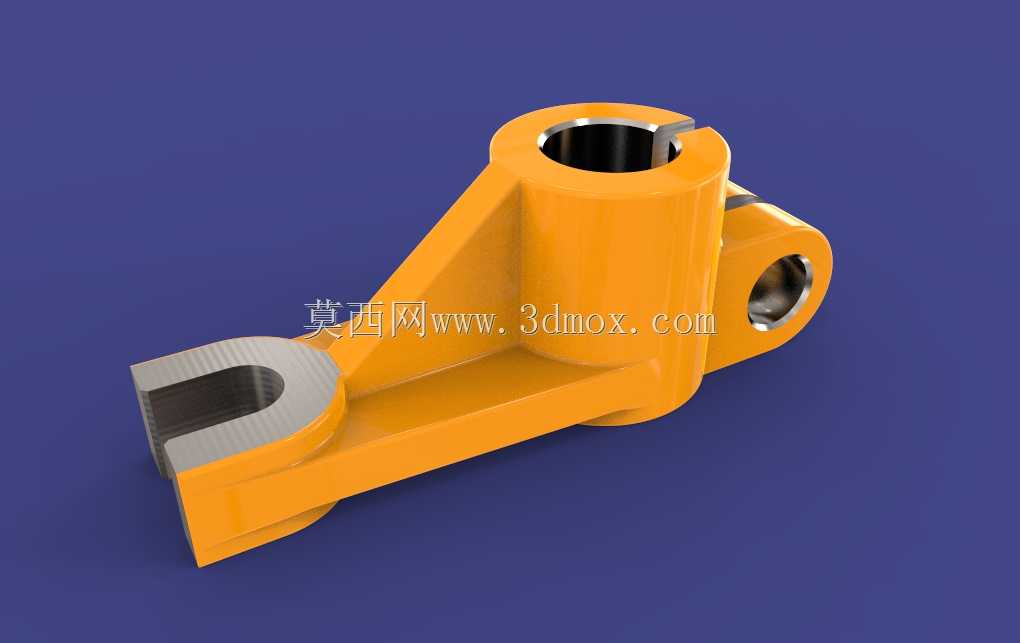

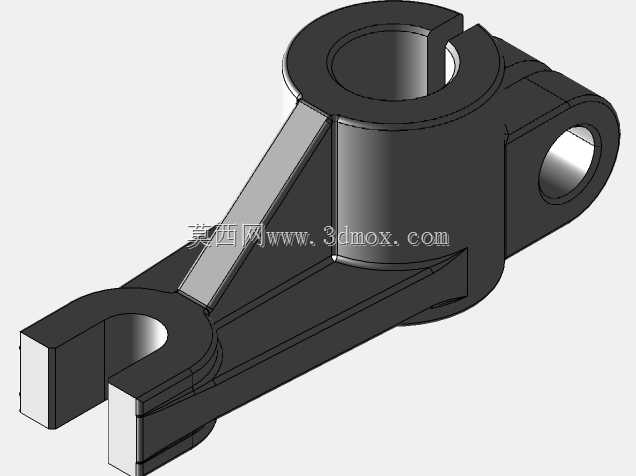

该零件属于典型的叉架类机械支撑连接构件，广泛应用于轻工机械、输送设备、小型工装夹具的传动联动系统中，主要承担动力传递过程中的力矩承载、部件铰接支撑以及多组件相对位置固定的功能，是机械传动链路里实现摆动、往复联动动作的核心基础零件。在实际设备运行场景中，这类零件常作为执行端与动力端的中间连接载体，一端通过顶部的带开口锁紧套筒结构与固定转轴配合，依靠开口处的锁紧应力消除配合间隙，保证转轴转动过程中不会出现径向窜动，避免传动过程中产生位置偏差与异常磨损；另一端的叉型开口结构则通过铰接销轴与往复运动的执行构件连接，将转轴的回转动力转化为执行端的直线往复或是定角度摆动动作，侧边的带孔凸耳结构可用于安装辅助定位销或是复位弹簧，为联动动作提供额外的限位与复位支撑，保证整套传动机构动作的连贯性与位置准确性。从设计思路层面来看，该零件采用一体化铸造成型后做机加工精加工的工艺路线，主体结构采用斜向加强筋连接顶部套筒与底部叉型支撑臂，在保证整体结构强度、抗扭抗弯性能的前提下，尽可能削减非受力区域的材料厚度，有效降低零件整体自重，减少传动过程中的惯性损耗。零件的外形尺寸围绕安装配合边界做了精准适配：顶部套筒的内孔直径与适配转轴的公称尺寸保持严格的公差配合，开口处的锁紧间隙控制在合理范围，既保证锁紧时能产生足够的抱紧力，又不会因间隙过大导致套筒受力开裂；底部叉型开口的槽宽与铰接构件的连接端厚度匹配，两侧铰接孔保持严格的同轴度要求，避免销轴安装后出现卡滞、偏磨的问题；侧边凸耳的安装孔位置与主体结构的相对尺寸经过反复校核，保证辅助配件安装后不会与周边运动构件产生运动干涉。零件的所有安装配合面都预留了合理的机加工余量，非配合面采用铸造自然表面，在满足装配精度要求的同时控制加工成本，整体结构的应力分布经过优化，在长期承受交变载荷的工作场景下，应力集中区域都做了圆角过渡处理，有效提升零件的疲劳使用寿命，适配中等载荷、中等频次往复动作的工业传动场景需求。
