TO220封装功率半导体器件三维结构

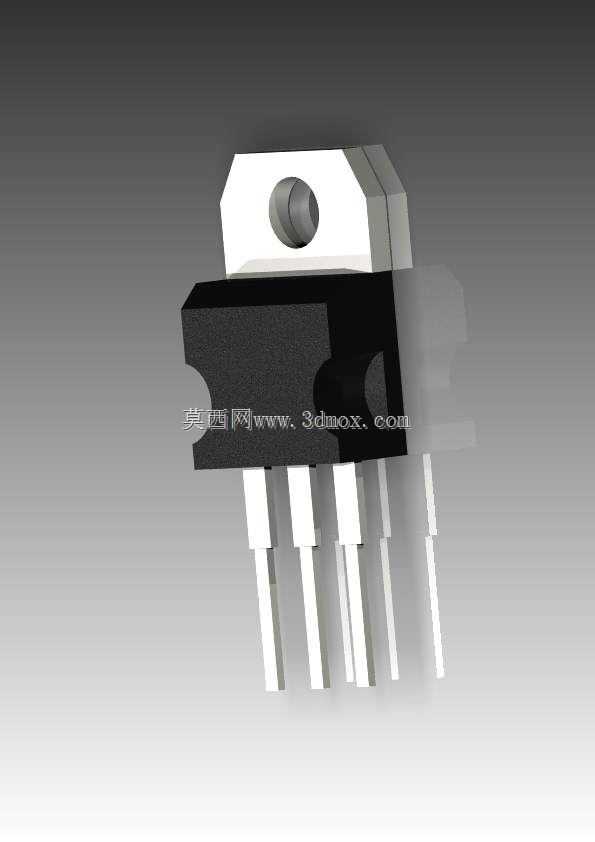

这款TO220封装的功率半导体器件，是电子电路领域应用极为广泛的直插式功率元件载体，常见于各类电源管理、功率驱动、电能变换类电路场景中，小到消费类电子的适配器、充电器，大到工业控制的变频驱动模块、电机调速单元、开关电源主回路，都能见到该封装器件的身影，承担着功率开关、线性稳压、整流续流等核心电能调控作用，是小功率到中功率区间电力电子装置里不可或缺的基础元器件。从功能特性来看，该封装自带一体化的金属散热安装片，器件工作时产生的热量可以通过这片金属结构快速传导至外接散热片上，能够承载数安培到数十安培的工作电流，适配数百伏的耐压等级，兼顾了小体积易安装与不错的散热能力，相比贴片类功率元件，它的散热冗余更高，抗浪涌电流冲击能力更强，更适合工作环境存在一定温度波动、负载动态变化较大的电路场景。在设计思路上，这款封装结构做了明确的功能分区：顶部带安装孔的金属散热片与器件内部的功率芯片直接热连接，安装孔的位置与尺寸匹配行业通用的螺丝固定规格，能够快速将器件锁附在铝制散热片或者设备金属壳体上，中间的黑色塑封主体包裹着内部的半导体芯片与键合引线，起到绝缘、防尘、抗机械冲击的保护作用，下方伸出的直插引脚按照标准化的间距排布，既可以直接插入PCB板完成波峰焊焊接，也能搭配插座实现可拆换式安装，引脚的长度预留了弯折冗余，适配不同安装高度的PCB布局需求，同时引脚的排布顺序符合行业通用的引脚定义规范，能够直接兼容现有成熟的电路PCB封装库，降低电路设计的适配成本。从外形尺寸与安装边界来看，该器件的整体宽度、塑封体厚度、引脚伸出长度都遵循行业通用的TO220封装标准，散热片上的安装孔中心到引脚末端的距离、引脚之间的中心间距都有统一的尺寸规范，在做PCB布局与散热结构设计时，只需要预留出对应大小的安装空间，保证散热片与器件金属面之间可以涂覆导热硅脂填充间隙，同时预留出引脚焊接的过孔位置，就能完成器件的可靠安装，不需要额外做定制化的结构适配，这也是该封装能够在行业内长盛不衰的核心原因之一。在实际电路装配中，该器件的安装需要注意散热片与带电部分的绝缘隔离，若散热片连接设备接地壳体，需要根据器件的耐压等级选择合适厚度的绝缘导热垫片，避免出现高压击穿导致的短路故障，同时引脚焊接时的温度与时长需要符合半导体器件的焊接工艺要求，避免高温传导至器件内部损伤芯片键合结构，影响器件的长期工作可靠性。
