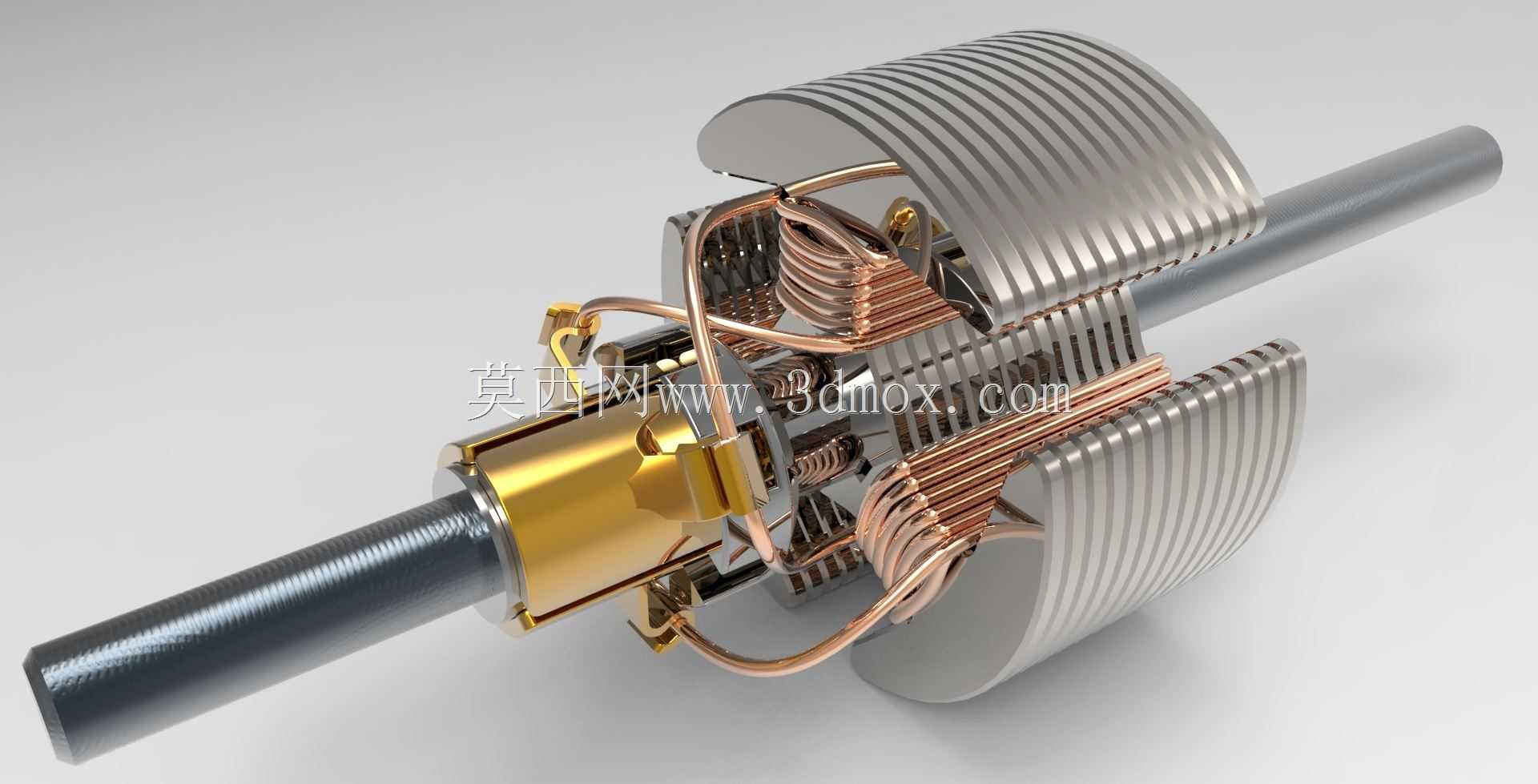

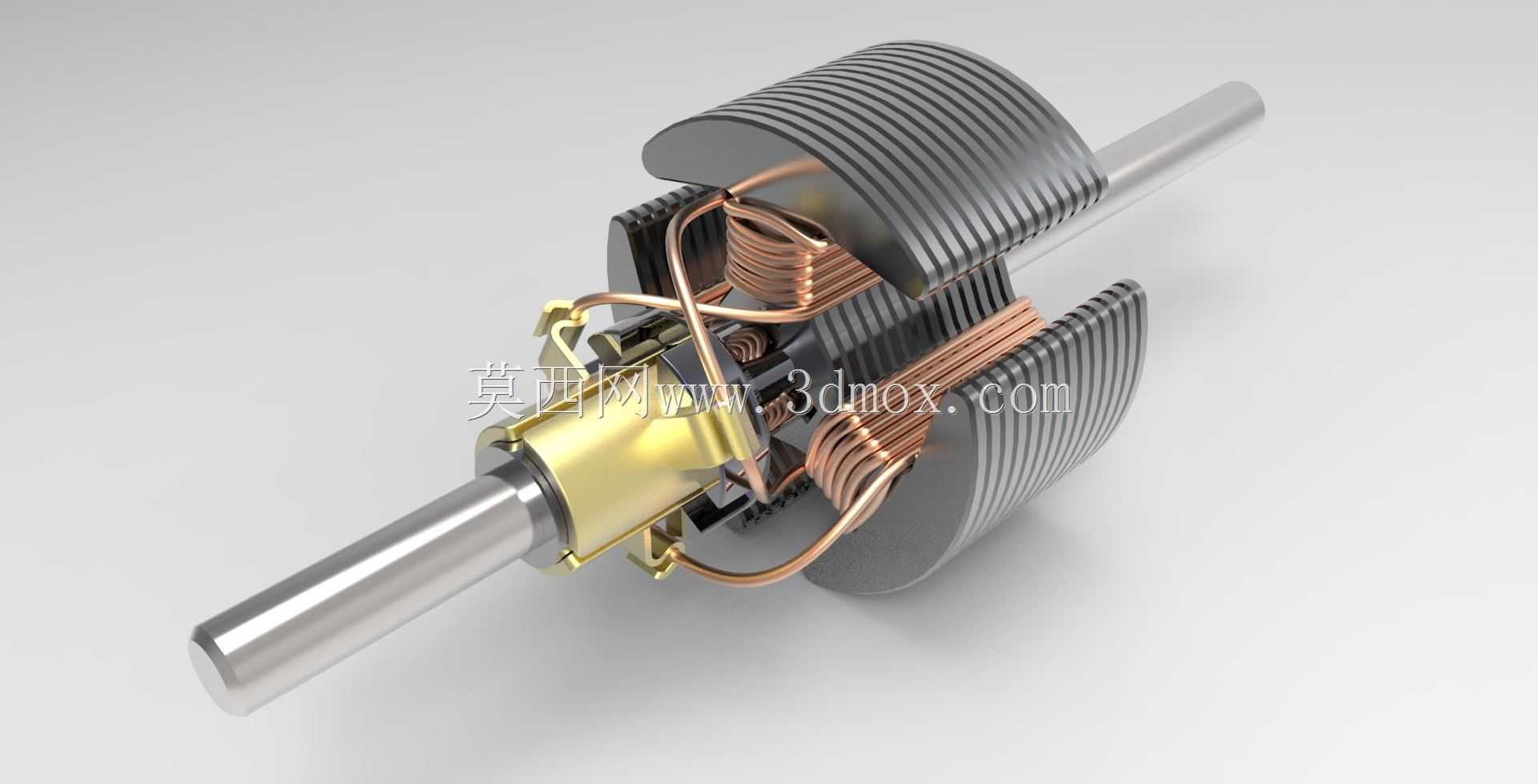

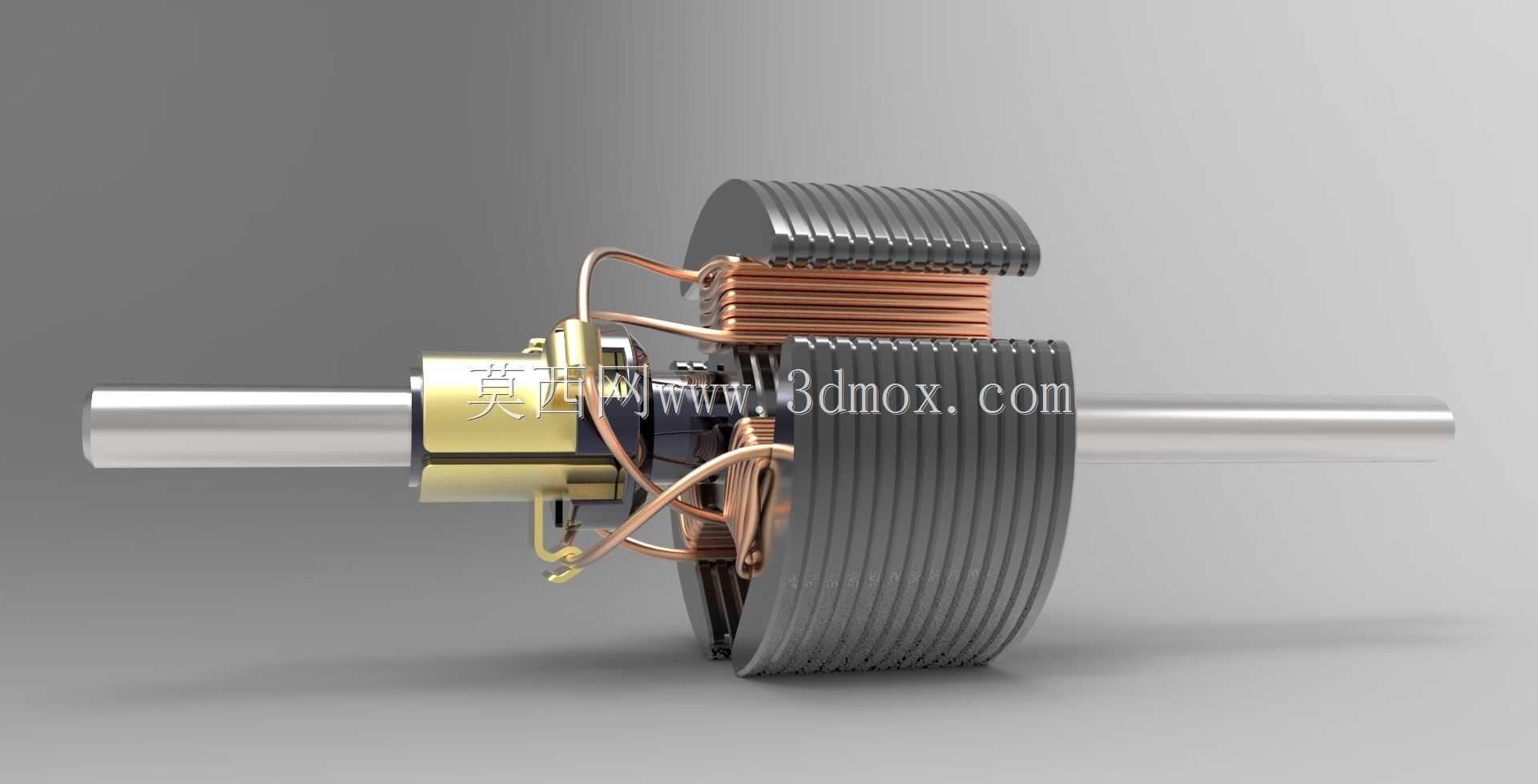

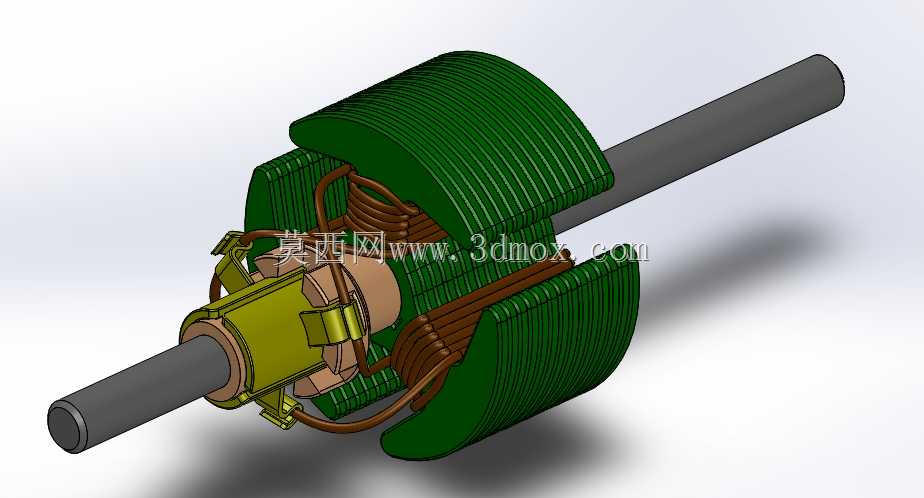

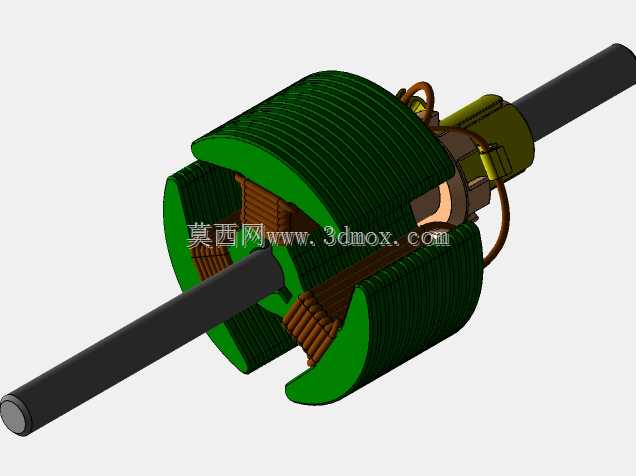

带接线线圈结构的有刷电机转子

这款带接线线圈的电机转子是有刷直流电机、小型交流串励电机的核心旋转做功部件，广泛应用在家用电动工具、小型家电驱动、工业小型传动装置、儿童电动玩具、车载辅助电机等场景中，是实现电能向机械能转换的核心载体，直接决定电机的输出扭矩、运转稳定性与能效表现。转子整体采用同轴对称结构设计，核心由转轴、电枢铁芯、绕组线圈、换向器四个功能部分组成，两端伸出的圆柱形转轴为统一直径的光滑金属轴，作为转子的旋转支撑基准，安装时需匹配对应规格的含油轴承或滚珠轴承，轴伸端长度可适配不同安装端盖的深度要求，安装时需保证转轴与定子内腔的同轴度公差控制在0.02mm以内，避免运转时出现扫膛问题。中间的电枢铁芯采用叠压硅钢片结构，外圆均匀分布绕线槽，既可以降低铁芯运转时的涡流损耗，也为线圈绕组提供稳定的固定支撑，铁芯外圆与定子磁极之间保留均匀的小气隙，保证磁路导通效率。嵌放在铁芯槽内的铜质线圈绕组按照设计匝数与绕向排布，端部接线规整连接到换向器的对应接线钩上，接线处做了可靠的压接固定，避免高速旋转时出现接线松脱、断线问题，绕组表面做了绝缘浸漆处理，既可以固定线圈形状，也能提升线圈的绝缘性能与散热能力，避免匝间短路故障。端部的换向器与转轴过盈配合固定，表面的铜质换向片均匀分布，与碳刷滑动接触实现电流方向的实时切换，保证转子可以持续获得同向电磁扭矩，驱动转子持续旋转。整个转子做了严格的动平衡校正，在铁芯端部设置了平衡校正结构，保证高速运转时的振动量控制在允许范围内，降低运转噪音与轴承磨损。设计时充分考虑了不同功率等级电机的适配性，绕组匝数、线径可根据电机的额定电压、额定扭矩参数灵活调整，转轴直径、铁芯叠厚可匹配不同规格的定子总成，安装时无需额外修改端盖与定子结构即可完成适配，可直接替换同规格的故障转子，也可用于全新电机的生产装配，能够满足民用、工业小型驱动场景的稳定使用需求，在额定工况下可实现长期连续运转，具备结构可靠、扭矩输出平稳、维护成本低的特点。
