螺杆式手动夹钳花式钳三维结构设计

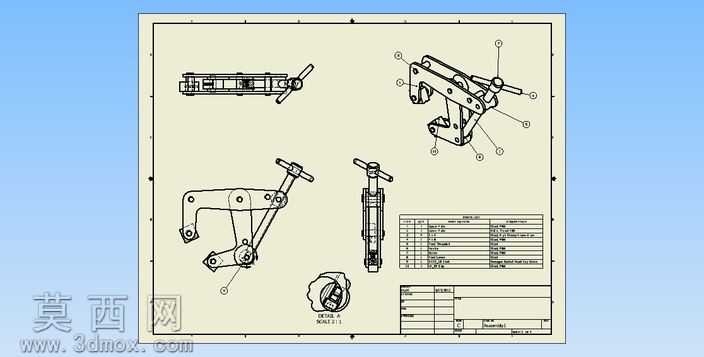

本作品为螺杆驱动式手动花式夹钳的三维结构设计，整体建模过程严格遵循机械加工工艺与手动工装的实际使用逻辑，在三维建模环境中首先完成整体装配基准的搭建，以夹钳的固定支架作为基础零件，依次完成铰接臂、螺杆传动副、活动夹爪、握持手柄等所有零部件的参数化建模，每一处铰接孔位、螺杆螺纹牙型、夹爪咬合齿面都按照实际工装的公差配合要求进行尺寸约束，确保各运动部件在装配后不存在干涉问题，能够完整模拟手动旋拧螺杆带动夹臂开合的完整动作流程。建模过程中针对不同零件的材质特性做了区分设置，固定支架与活动夹臂采用调质钢材材质参数，表面做发黑防锈处理的材质表现，螺杆部件采用合金结构钢的材质属性，表面呈现精磨加工的金属光泽，握持手柄部分做了防滑滚花的细节建模与橡胶包覆的材质设置，夹爪咬合面做了细密的锯齿结构建模，还原实际工装夹持工件时增大摩擦力的结构设计。从结构设计逻辑来看，该花式钳采用螺杆增力的传动结构，通过旋拧端部的T型手柄带动螺杆转动，驱动铰接的两组夹臂绕固定销轴转动，实现夹爪的开合与夹紧力的线性输出，相比普通平口钳拥有更大的开合行程与更灵活的夹持角度，多组铰接点的位置经过反复参数调试，确保在最大夹紧行程时螺杆的传动效率处于最优区间，不会出现机构死点，同时在夹臂的受力位置做了加强筋的结构设计，避免大夹紧力下出现臂体变形的问题。工程图部分完整输出了该夹钳的多视图投影，包含总装配体的正视图、俯视图、侧视图、轴测爆炸视图，以及关键非标零件的尺寸标注、公差配合要求、零件明细表，所有视图的投影关系符合机械制图国家标准，能够直接用于指导该手动夹钳的加工生产与装配调试，完整还原了课程设计项目中从方案构思、三维建模、结构校验到工程图输出的全流程设计思路。
