杠杆式提升锥阀工业结构三维设计

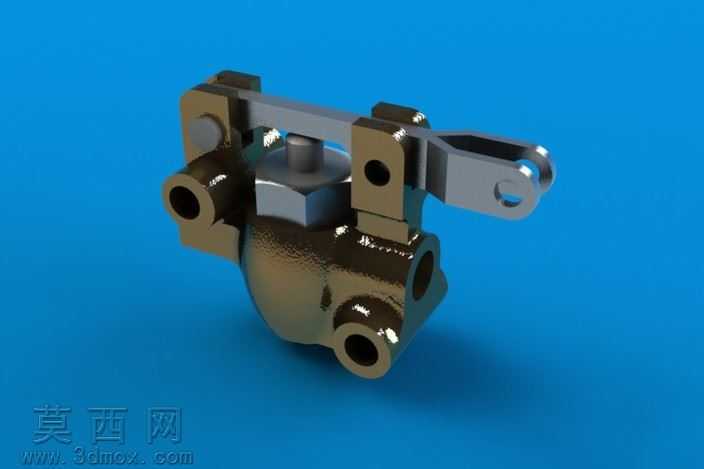

本作品为杠杆式提升锥阀的三维建模设计成果，建模阶段采用主流三维机械设计软件完成全零件参数化构建，首先对锥阀的核心功能部件进行拆分建模：包含带多通接口的铸造型阀体、锥面密封式启闭阀芯、顶部压紧调节螺母、杠杆式驱动摆臂、两侧安装固定支座、铰接连接销轴等全部独立零件，建模过程中严格遵循机械配合公差要求，对阀芯锥面的密封角度、阀体流道的通径尺寸、杠杆铰接孔的同轴度、安装支座的定位尺寸均做了精准参数约束，确保各零件虚拟装配后可实现符合实际工况的运动模拟，即扳动杠杆摆臂时可带动阀芯做垂直方向的提升与回落动作，完成流道的通断控制。材质与渲染阶段，针对不同零件的实际工业用材做了差异化材质赋予：阀体部分采用铸钢材质，调整材质参数还原铸钢件表面细微的颗粒质感与金属哑光反光效果，表面做了轻微的旧化处理模拟工业使用场景下的质感；杠杆摆臂与固定支座采用调质钢材材质，还原机加工后金属表面的冷调金属光泽与棱边高光；铰接销轴、压紧螺母采用标准件的镀锌钢材质感，还原镀锌层的淡亮金属反光；背景采用高饱和度纯色背景突出模型主体，渲染时采用三点布光方案，主光从侧上方打亮模型主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒模型边缘轮廓提升立体感，最终渲染图清晰展现了锥阀的整体装配关系与外部结构特征。设计思路上，这款杠杆式提升锥阀属于手动控制类工业锥阀，依靠杠杆机构放大操作力，降低手动启闭阀芯所需的作用力，相比普通螺纹旋紧式锥阀操作更便捷，多通式阀体结构可满足多路流体的通断控制需求，建模过程中充分考虑了实际加工的工艺合理性，阀体的铸造圆角、零件的机加工退刀槽、标准件的规格尺寸均符合通用机械设计规范，既保证了模型的外观还原度，也具备实际工程参考价值，可用于阀门结构教学、工业场景装配演示、相关设备的配套部件选型参考等场景。
