金属滚花侧锁式调节量旋钮结构设计

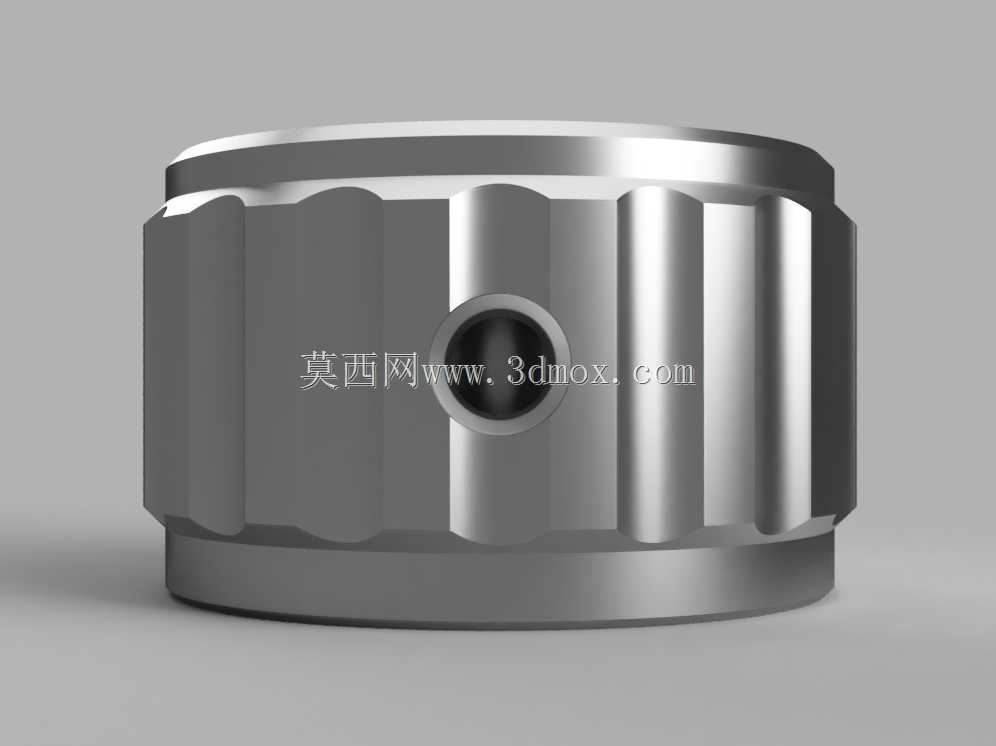

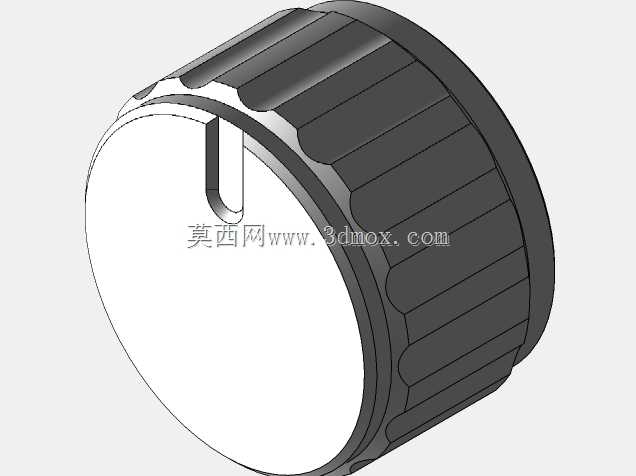

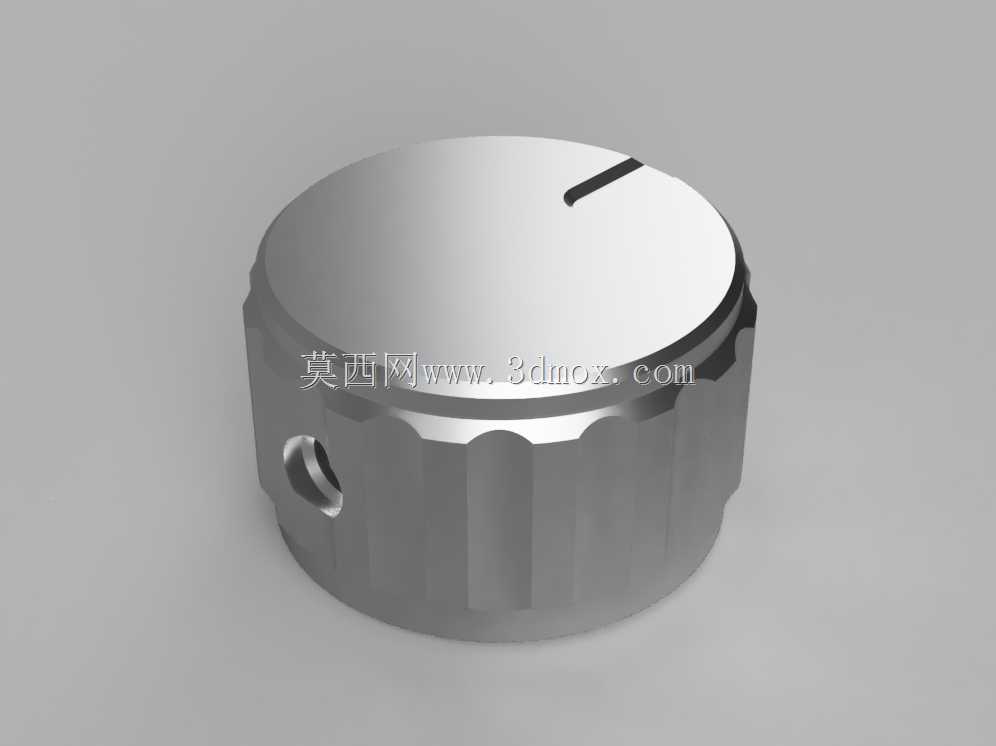

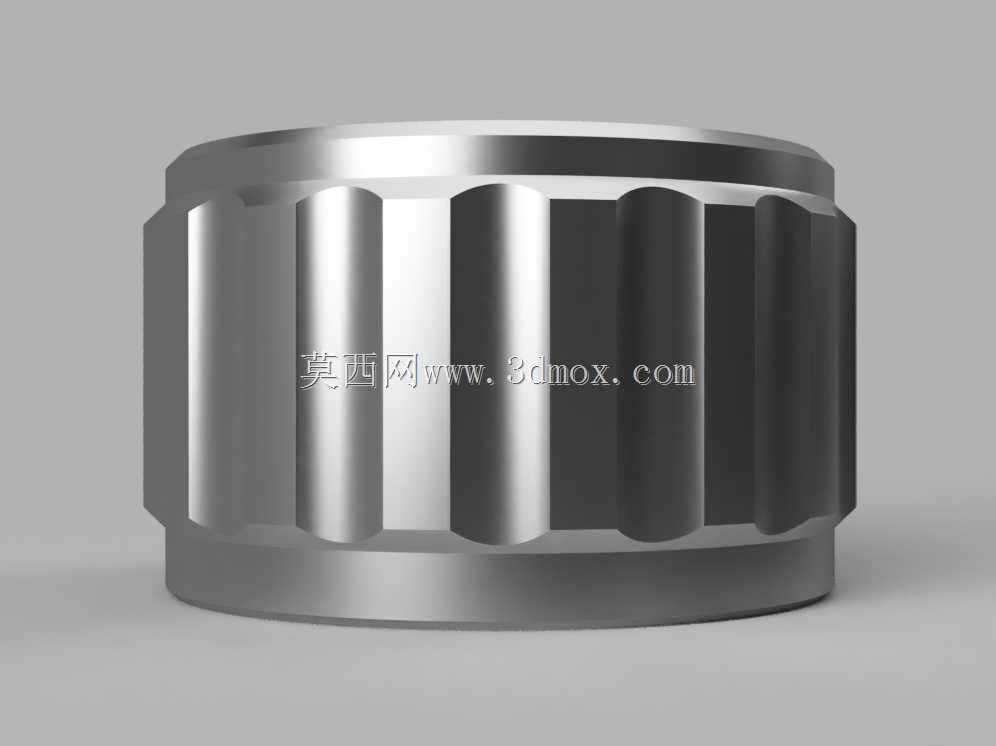

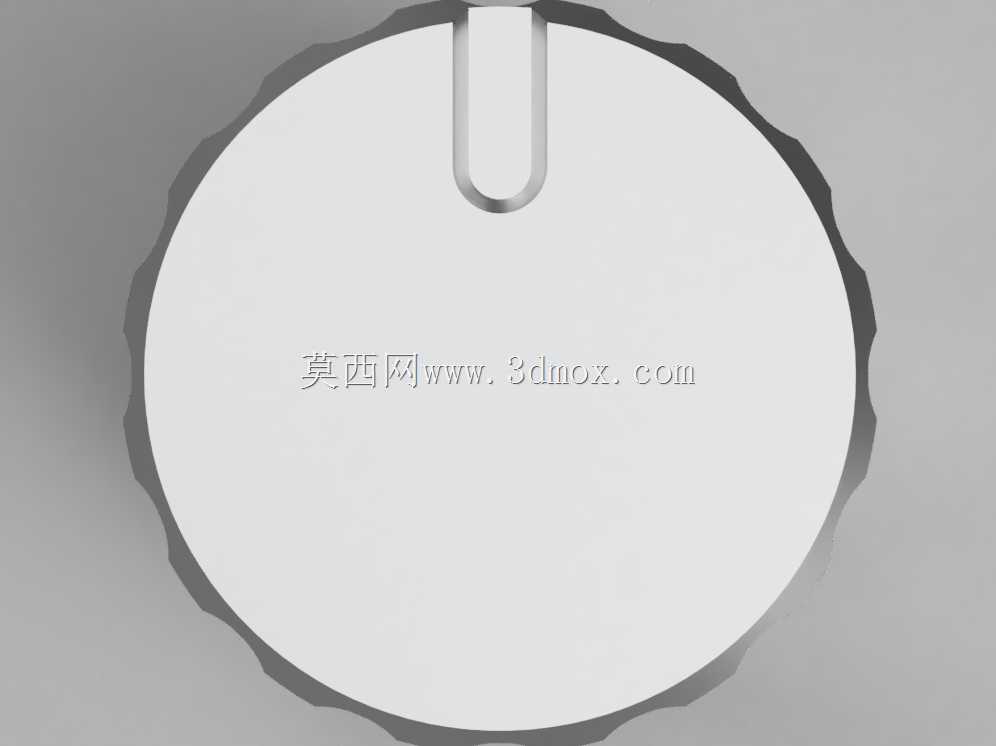

这款调节旋钮是面向小型电子设备、桌面级加工设备操控端开发的操控部件，核心应用场景覆盖桌面3D打印机参数调节、桌面音频设备音量控制、小型实验仪器档位切换等需要手动精细调节参数的操控场景，可直接替换同安装规格的设备原配旋钮，也可用于DIY改装设备的操控端搭建，适配多数常见的6mm直径D型调节轴，无需额外改装轴体即可完成装配。从实际使用功能来看，这款旋钮承担着参数档位调节、操作状态反馈的核心作用，顶部开设的一字型指示槽可清晰指向设备面板的刻度标识，让操作人员快速识别当前调节档位，避免误操作；侧面设计的径向锁紧螺丝孔，可在旋钮调节到目标档位后拧紧螺丝完成锁止，防止设备运行过程中受震动导致旋钮移位、参数偏移，尤其适配3D打印机打印过程中持续存在机身震动的使用场景，能有效避免因旋钮移位导致的打印参数偏差问题。在产品设计思路上，这款旋钮优先考虑手动操作的防滑需求与装配的便捷性，柱形主体侧面采用周向均匀分布的直纹滚花结构，滚花深度控制在0.3mm，既不会因为棱角过于尖锐硌伤操作人员手指，又能保证手指转动旋钮时提供足够的静摩擦力，即便手上沾有少量粉尘、油污也能顺畅转动调节，不会出现打滑问题；整体采用对称式圆柱结构设计，没有突出的异形结构，安装在设备面板上不会额外占用过多周边空间，也不会勾挂操作区域的线缆、工具。从外形尺寸与安装边界来看，这款旋钮的主体外径控制在25mm，整体高度18mm，属于紧凑型操控部件，适配面板厚度1-5mm的设备安装场景，顶部指示槽深度0.8mm，可填充不同颜色的标识漆提升档位辨识度；侧面锁紧螺丝采用M3规格的内六角紧定螺丝，安装时仅需从侧面拧入即可完成轴体锁止，不需要在设备面板背面预留额外的操作空间，对安装空间的兼容性极强。旋钮的边缘全部做了R0.5mm的圆角钝化处理，日常操作触碰时不会划伤皮肤，金属材质的主体结构具备优秀的耐磨性能，长期反复转动调节也不会出现明显的磨损痕迹，适配高频次调节的使用需求。
