立柱式多接口共享充电终端结构设计

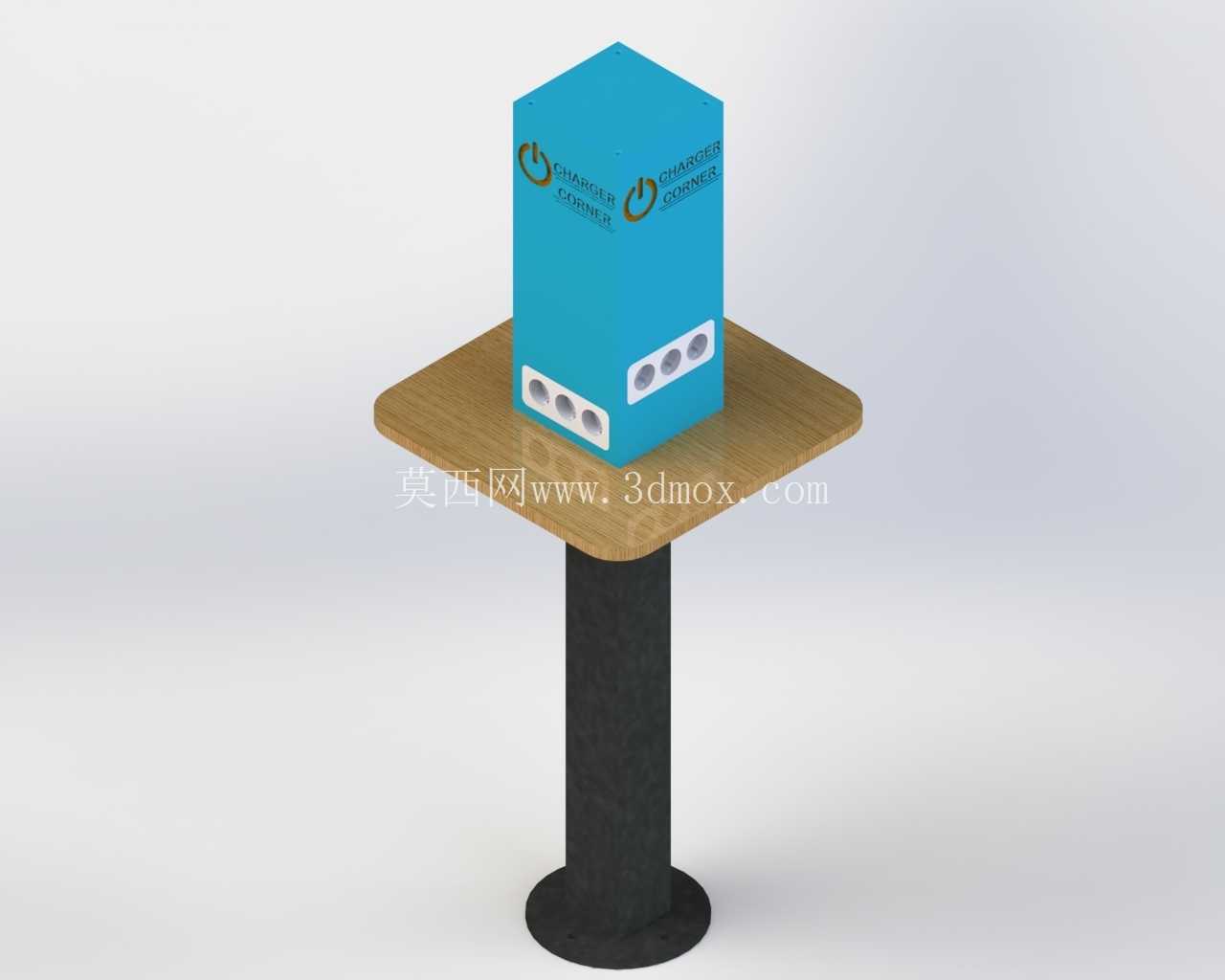

　　主箱体的接口布局做了双向排布设计，两个相邻的立面分别设置了三组充电接口，每个接口旁预留了状态指示灯的安装位，箱体表面的标识区域做了凹陷处理，后期粘贴标识的时候不会因为日常剐蹭出现卷边脱落的问题。在做结构校核的时候，首先考虑的是公共场景下的使用强度，立柱部分采用1.5mm壁厚的冷轧钢管做表面喷塑处理，能够承受日常倚靠、轻微碰撞的外力不会出现变形，底部配重底座内部预留了混凝土灌注腔，安装完成后整体重心落在底座中心区域，即使成年人单侧倚靠在平台边缘也不会出现侧翻风险。主箱体和承载平台之间采用隐藏式螺丝固定，所有固定孔位都设置在箱体底部，从外部看不到外露的紧固件，既避免了无关人员随意拆卸，也让整体外观更整洁。这款落地式多接口充电终端的结构设计，最初是针对商圈公共休息区、写字楼大堂等候区这类半开放公共场景的供电需求做的方案，区别于墙面嵌装的充电插座，立柱式的结构不需要依托现有墙体做预埋施工，仅需要在地面做简单的固定点位处理就能完成部署，适配很多没有预留墙面供电点位的公共区域。从结构组成来看，整套设备分为三个核心功能段：底部是圆形配重底座，和直径80mm的圆柱形金属立柱做刚性连接，立柱顶端固定一块300mm见方的木质纹理承载平台，平台上安装核心的充电功能模块，也就是蓝色的主箱体。

　　接口部分的结构做了防呆设计，每个接口的安装槽都做了1mm的凸起唇边，日常清洁的时候擦拭的水渍不会顺着接口缝隙流入箱体内部，箱体内部预留了电源模块、整流变压组件的安装空间，走线槽沿着立柱内部空腔布置，从底座位置引出供电线缆，完全没有外露的明线，避免公共区域明线牵绊行人的安全隐患。承载平台的边角做了R15的圆角处理，所有锐边都做了倒钝，过往行人即使不小心磕碰也不会造成划伤。在安装边界的考量上，整套设备的总高度控制在1100mm，这个高度刚好适配成年人站立时插拔充电接头的操作高度，不需要弯腰或者抬手过高，平台距离地面的高度是900mm，临时放置手机、随身小包等物品也符合人体操作的舒适区间。

　　底座的直径是280mm，安装时只需要预留直径400mm的地面净空间就可以满足部署要求，不会占用过多的公共通行面积。主箱体的尺寸是120mm120mm200mm，内部的空间除了布置变压电路板、接线端子排之外，还预留了15%的冗余空间，后期如果要加装无线充电模块、USB快充升级组件，不需要重新开模更换箱体，只需要替换内部的功能板就能完成升级。在散热设计上，箱体的两个非接口立面做了隐藏式的通风栅，通风栅的开孔方向朝下，既能够保证内部元器件工作时的热量自然散出，也能避免灰尘、泼溅的液体直接进入箱体内部。

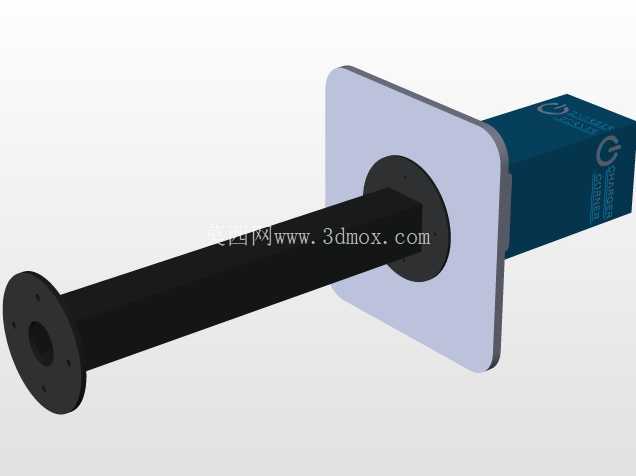

　　和常见的壁挂式充电设备相比，这种立柱式的结构不需要破坏现有装修墙面，对于商场、写字楼这类已经完成装修交付的场地来说，后期加装的施工成本更低，部署位置也更灵活，可以根据人流的变化随时调整安装点位，不需要重新做墙面的修补处理。在结构建模的过程中，所有的配合公差都按照通用五金件的标准做了预留，立柱和底座的连接采用M8的内六角螺丝，平台和立柱的连接采用法兰盘定位，安装的时候不需要专用工装，普通的内六角扳手就能完成整机组装，后期维护的时候只需要掀开箱体顶部的可拆卸盖板，就能对内部的电路板、接线端子做检修，不需要把整个设备从地面拆除。考虑到公共场景下的使用频率，接口部分的安装座做了加厚处理，能够承受至少一万次的插拔操作不会出现松动，接口和箱体之间设置了橡胶减震圈，即使插拔的时候用力不当，也不会把外力直接传递到内部的电路板上，避免焊点脱落的故障。
