卷对卷Nab适配器概念结构设计

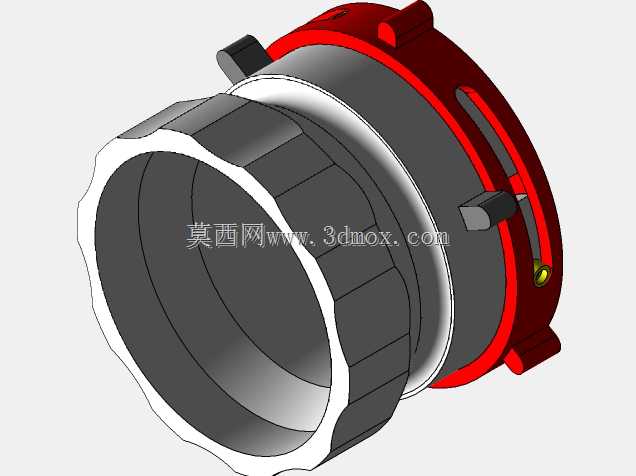

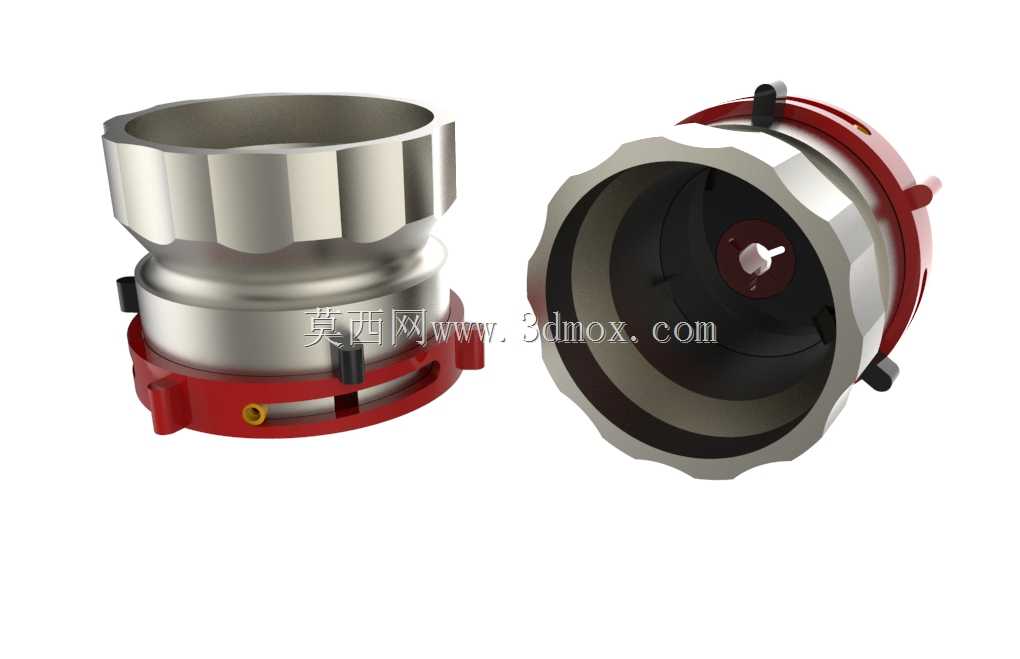

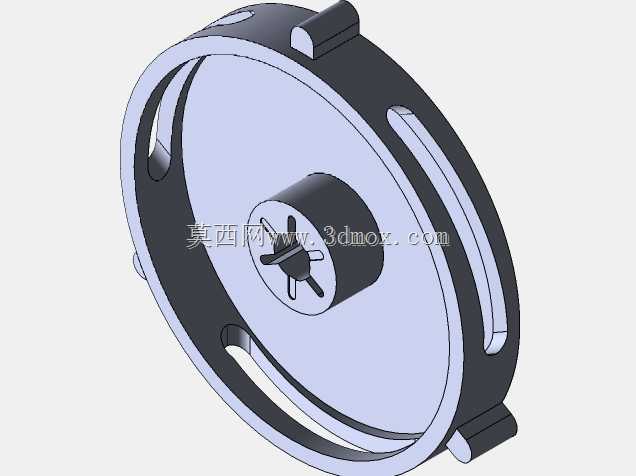

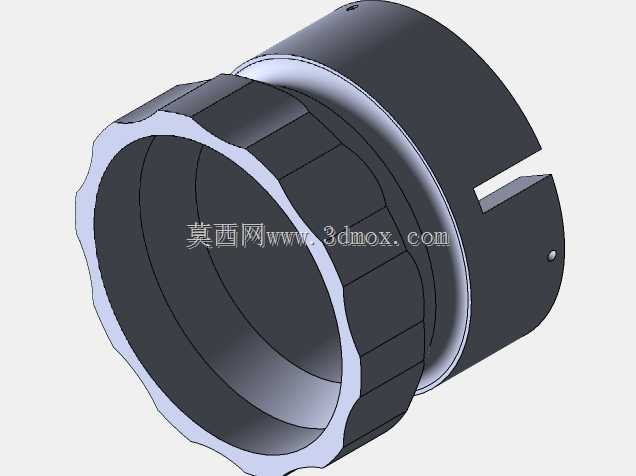

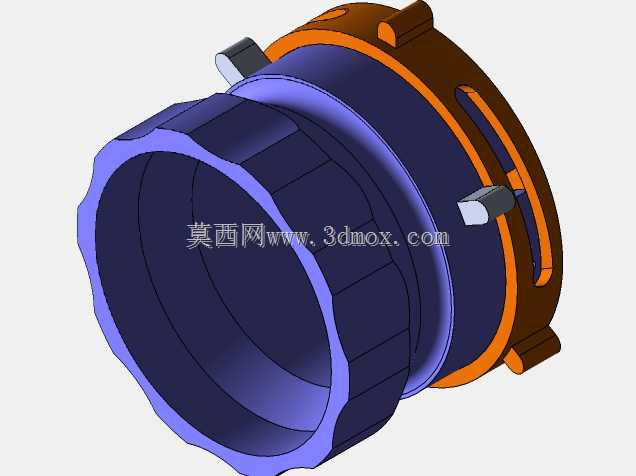

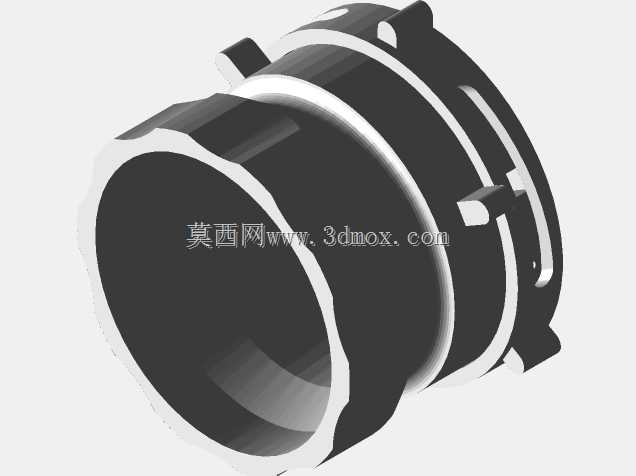

该卷对卷Nab适配器概念结构，主要面向流体输送场景下的管路快速对接需求，常见于消防供水、工业流体转运、应急排涝等需要频繁拆装管路的作业场景，核心作用是实现不同规格管路端口之间的无泄漏快速衔接，减少管路对接的操作时长，提升现场作业的布设效率。从功能特性来看，这款适配器采用金属主体搭配红色锁紧定位结构的组合设计，主体承力部分采用金属材质加工，能够承受管路输送过程中的流体压力与外部磕碰载荷，外部红色结构为快拆锁紧组件，集成了定位卡扣与密封压合结构，对接时仅需将两端端口对准推入，卡扣即可自动卡合完成锁定，拆卸时拨动锁紧拨片即可快速分离，无需额外辅助工具，能够大幅降低现场操作的人力成本。设计思路上，这款概念结构优先考虑了对接操作的便捷性与连接后的密封可靠性，主体端口采用多棱面防滑外形设计，即便操作人员佩戴防护手套也能稳定持握施力，内部设置了多层密封贴合面，对接后能够通过橡胶密封件的压缩形变填充端口间隙，避免流体输送过程中出现渗漏问题；同时锁紧结构采用周向多点卡扣布局，能够均匀承受管路内部压力产生的轴向脱出力，避免单侧受力不均导致的连接松脱。从安装边界来看，适配器两端分别对应不同规格的标准管路接口，主体最大外径适配常规大口径输水软管的连接尺寸，轴向长度控制在紧凑范围内，不会额外增加管路布设的空间占用，外部锁紧拨片的突出高度经过优化，不会在管路收卷过程中与相邻管路或收纳架产生卡滞，适配卷盘式管路收纳的使用需求，能够在管路收卷、展放的过程中保持连接状态稳定，不会因为反复弯折、拖拽出现松脱。内部流道采用平滑过渡设计，没有突兀的结构凸起，能够减少流体通过时的阻力损失，提升流体输送的效率，同时避免流道内的杂质滞留堆积，降低长期使用后的堵塞风险。
