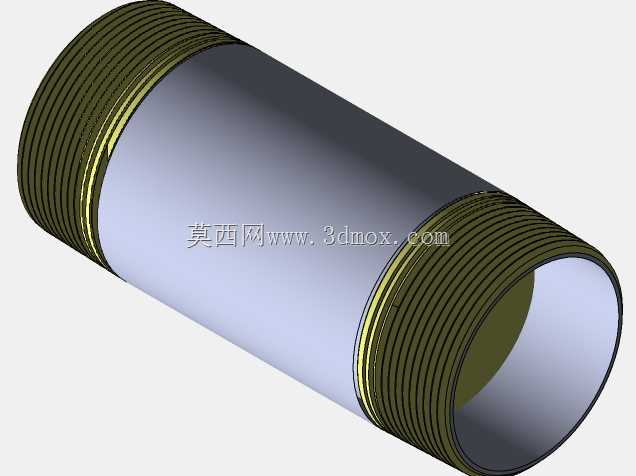

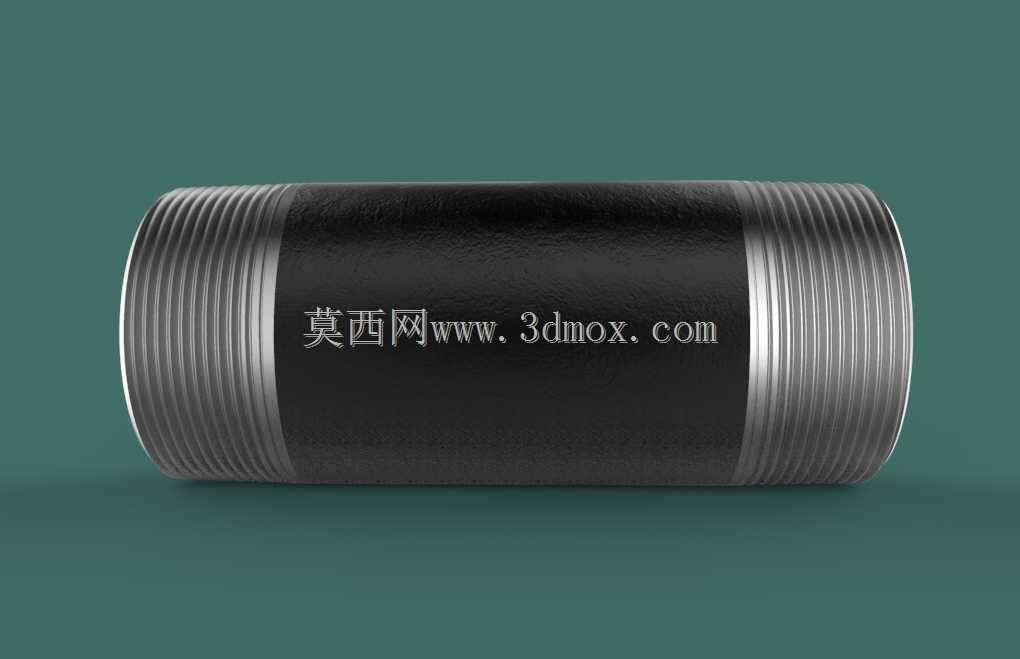

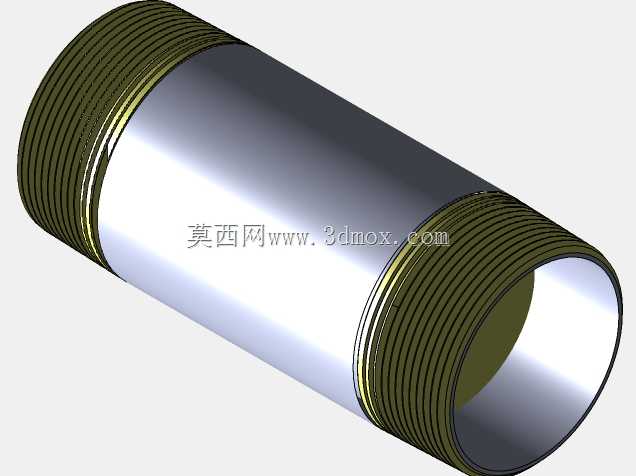

3英寸NPT外螺纹管接头结构设计

这款3英寸NPT外螺纹管接头，是工业管路系统中应用极为广泛的基础连接件，主要服务于中低压流体输送场景，在石油化工、市政给排水、暖通空调、气动液压回路、消防供水管网等领域都承担着核心的管路衔接功能，能够实现同规格NPT内螺纹端口的管路、阀门、泵体、仪表设备之间的刚性密封连接，保障管路系统的连通性与密封性。从功能特性来看，NPT螺纹属于美制一般密封锥管螺纹，依靠螺纹牙型的过盈挤压实现密封，无需额外加装密封垫片即可达到可靠的密封效果，适配输送水、油气、低压蒸汽、惰性气体等多种常见工业介质，能够承受常规工况下的管路压力与温度波动，接头两端的外螺纹结构可直接旋入对应内螺纹端口，安装操作便捷，连接后结构稳固，具备较好的抗振动、抗管路应力变形能力，可有效降低管路运行过程中的渗漏风险。在设计思路上，这款管接头严格遵循NPT锥管螺纹的标准尺寸规范，螺纹锥度保持1:16的标准比例，牙型角为60度，牙顶与牙底的平牙设计能够保证螺纹旋合时的接触面积最大化，让密封面的受力更加均匀；接头主体采用等径直筒结构，中间段为光滑圆柱面，既可以作为安装时的受力夹持部位，方便管钳等工具施加扭矩完成紧固操作，也能在保证结构强度的前提下控制整体重量，减少管路系统的额外载荷。两端螺纹段的长度经过精准核算，既保证足够的旋合深度来满足密封与连接强度要求，又避免螺纹过长导致的安装干涉或材料浪费。从外形尺寸与安装边界来看，接头整体为轴对称圆柱结构，两端螺纹的大径、中径、小径尺寸完全符合3英寸NPT外螺纹的标准参数，中间主体段的外径略大于螺纹大径，形成清晰的安装限位边界，当螺纹旋入到标准深度时，主体端面可与对接端口的端面贴合，起到辅助定位的作用；接头整体长度控制在合理范围内，既不会因为过长占用过多管路安装空间，也不会因为过短导致螺纹旋合深度不足影响连接可靠性，安装时仅需在螺纹段缠绕适量密封带或涂抹密封胶，按照标准扭矩旋紧即可完成装配，适配绝大多数工业现场的管路安装空间要求，无需对周边管路进行额外改造即可直接替换同规格的老旧损坏接头，大幅降低管路维护的成本与耗时。
