2.1x5.5规格内螺纹直流电源连接插座

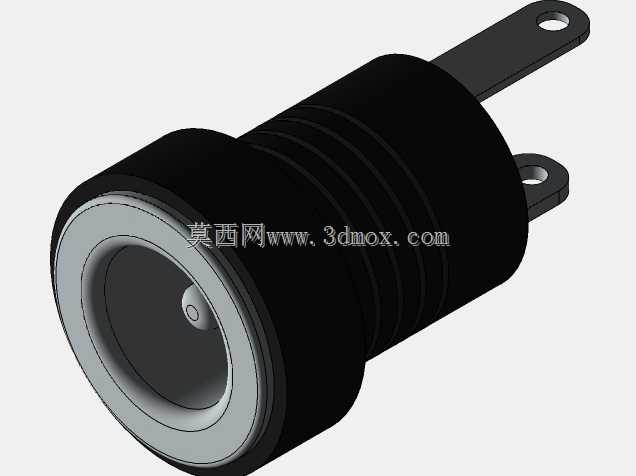

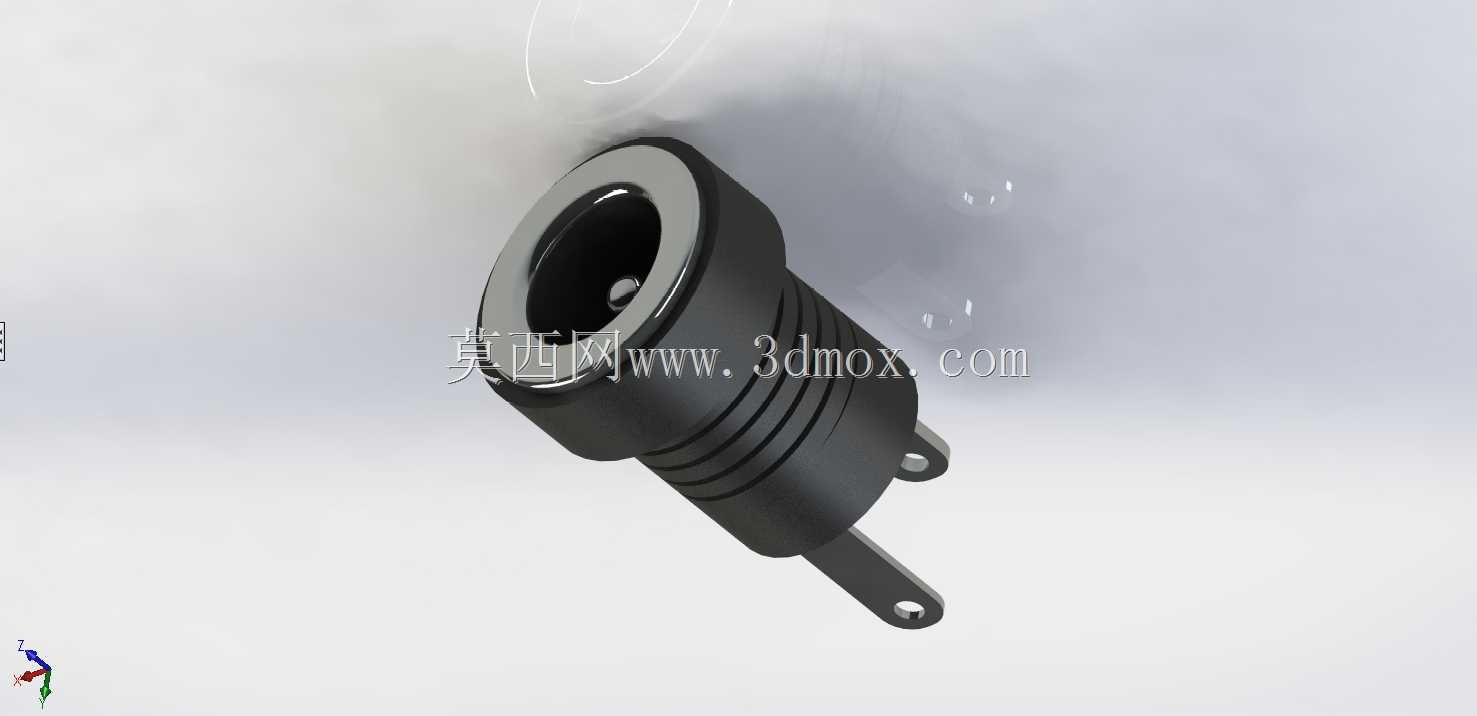

这款内螺纹直流电源连接器是低压直流供电场景中应用极为广泛的基础接插部件，常见于各类小型消费电子、工业测控模块、桌面型办公设备、安防前端装置、嵌入式开发板等产品的供电输入端口，承担着将外置电源适配器输出的直流电能稳定传导至设备内部电路的核心作用，是保障设备供电可靠性的关键连接节点。不同于常见的光身卡装式DC插座，这款产品采用内螺纹结构设计，在实际使用中可通过配套的带螺纹锁紧插头实现连接后的轴向固定，避免设备移动、线材拉扯过程中出现插头松脱、接触不良甚至断电的问题，大幅提升供电连接的抗振动、抗拉扯性能，尤其适合需要频繁移动、使用环境存在一定振动的便携设备、车载外接电子装置等场景。从产品功能设计来看，该连接器采用中心插针接正极、外层套筒接负极的标准DC接插定义，适配外径5.5毫米、内径2.1毫米的标准直流电源插头，接触部位采用高导电率的铜质基材并做镀镍处理，既保证低接触电阻减少通电发热，又能提升接触面的抗氧化能力，延长产品的插拔使用寿命；外部绝缘主体采用耐温阻燃的工程塑料注塑成型，具备良好的电气绝缘性能与结构强度，可承受常规焊接装配时的高温冲击，不会出现壳体变形、引脚移位的问题。外形结构上，连接器主体为阶梯圆柱造型，外层带有多道环形防滑槽，既可以提升注塑壳体的结构刚性，也能在安装嵌入设备面板时增加与安装孔位的摩擦力，配合自带的两个扁平固定引脚，可在焊接到PCB板后实现双重固定，避免长期插拔受力导致焊盘脱落；两个焊接引脚分别对应正负极，采用扁平镀锡设计，便于手工焊接与波峰焊加工，引脚的伸出长度与间距符合常规PCB布局的通用规范，可直接适配多数小功率设备的板载安装空间。安装边界方面，该连接器的面板嵌入段直径适配标准的圆形安装开孔，尾部引脚的焊接区域预留了足够的走线空间，不会与周边低矮电子元件产生干涉，内螺纹接口位于接插端面的内层，锁紧时的受力均匀分布在套筒圆周上，不会对内部中心接触插针产生侧向挤压力，长期使用也不会出现插针偏斜、接触失效的问题。
