小型红色帽头插脚式瞬时按钮开关结构设计

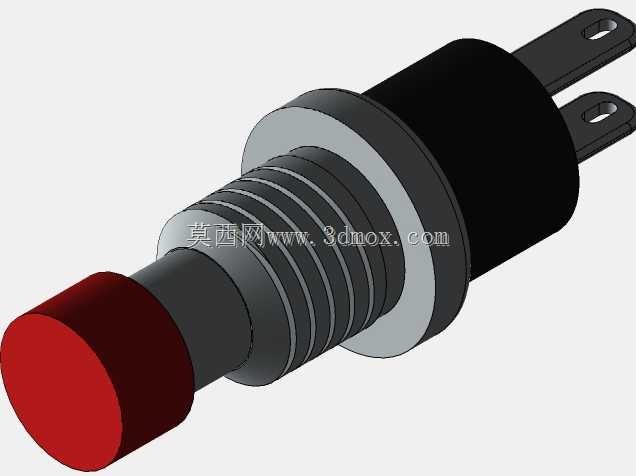

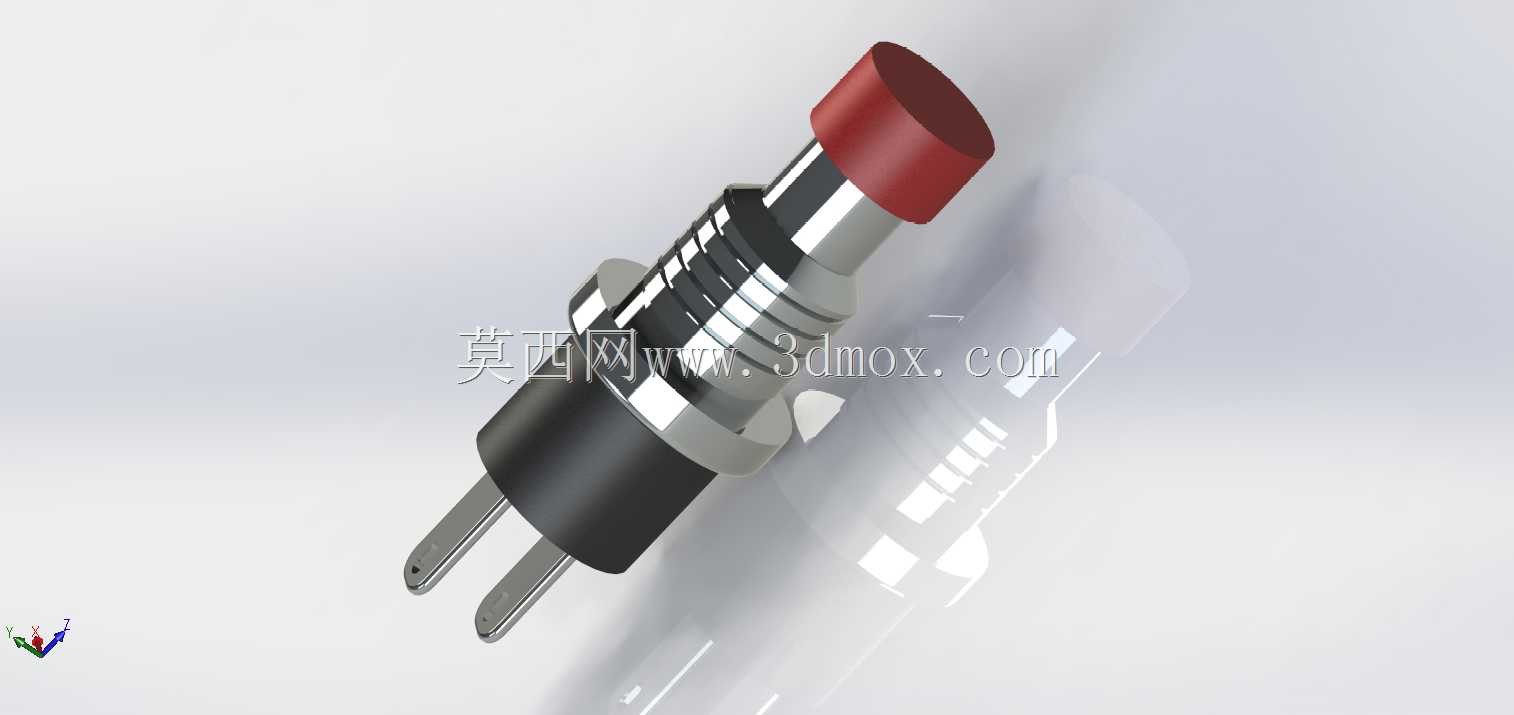

这款瞬时按钮开关是低压控制回路中常用的手动触发元件，广泛应用在小型工控设备面板、手持检测仪器、消费电子外设、小型机电装置的操控区域，承担瞬时信号触发、回路点动控制的功能，仅在按压动作施加时保持触点导通，外力撤除后依靠内部弹性结构自动复位断开，避免误触发导致的设备持续运行，适配需要短时信号输入的操控场景，比如设备点动调试、功能触发复位、信号确认输入等工况。从功能特性来看，这款开关采用插脚式接线结构，无需额外接线端子即可直接插入PCB板对应焊孔完成焊接固定，适配板载式安装的紧凑布局需求；红色按压帽头采用高辨识度配色，在设备面板上能够快速被操作人员识别，降低误触其他操控元件的概率，帽头表面做了平整处理，按压时受力均匀，长期按压不会出现局部凹陷磨损的问题。设计过程中，首先围绕瞬时通断的核心功能，规划了内部弹性复位结构的行程参数，将按压行程控制在适配手指按压的舒适区间，既保证按压时的清晰反馈手感，又避免行程过长导致的操作延迟；外部金属壳体做了阶梯式限位结构，安装时能够卡在面板开孔处，配合后侧的固定结构完成锁紧，不会因为长期按压出现松动移位；插脚部分做了等距平行设计，间距匹配常规PCB板的焊盘孔距，焊接时能够快速对位，不会出现插脚歪斜导致的焊接虚接问题。外形尺寸方面，整体采用圆柱式主体结构，直径适配行业通用的小型面板开孔尺寸，安装时无需对面板做额外扩孔或修磨，插脚长度控制在适配常规板厚的焊接深度，既保证焊接后连接牢固，又不会因为插脚过长突出PCB板背面占用额外布线空间；主体金属外壳做了防滑纹理设计，安装锁紧时能够增大摩擦力，方便操作人员徒手完成初步固定，后续配合锁紧件即可完成牢固安装。这款开关的结构设计充分考虑了紧凑安装场景的空间限制，整体体积小巧，能够在狭小的设备面板、PCB板载空间内完成布置，同时兼顾操作手感与连接可靠性，适配低压小电流的信号控制回路使用需求，在各类需要瞬时触发控制的小型设备中都能稳定发挥作用。
