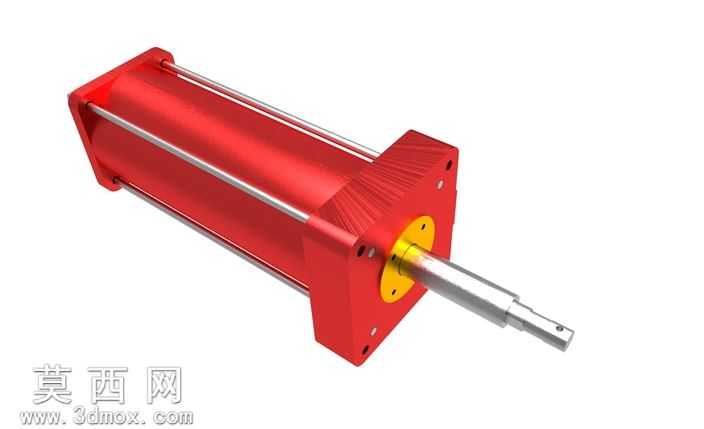

拉杆式标准气缸三维结构设计模型

本模型为拉杆式标准气动气缸，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循气动元件常规设计规范，完整还原了气缸的全部核心结构。模型主体包含方形端盖、圆柱形缸筒、多根平行布置的钢制拉杆、前端法兰安装座、带扁位与安装孔的活塞杆、活塞密封组件、端盖缓冲结构等核心部件，各部件间的装配关系完全匹配实际气缸的装配逻辑，可清晰展示气缸的内部构造与外部安装特征。建模阶段对各零件的尺寸比例进行了严谨把控，缸筒壁厚、拉杆直径、活塞杆伸出长度、端盖安装孔位间距均参考常用标准气缸的尺寸参数设定，保证模型结构的合理性与参考价值。材质渲染方面，缸筒部分采用亮红色哑光金属漆材质，还原工业气缸常见的喷涂外观；拉杆与活塞杆采用抛光不锈钢材质，设置合适的金属反光度与粗糙度参数，呈现金属加工件的光洁质感；前端盖的密封压盖部分采用明黄色工程塑料材质，与红色缸筒形成清晰的视觉区分，便于观察部件分界；端盖安装面做了细微的机加工纹理处理，还原真实零件的加工质感。结构设计上，该气缸为前法兰安装形式，前端盖设置有均匀分布的螺栓安装孔，可直接固定于设备安装面；活塞杆端部加工有扁位与径向销孔，用于连接外部负载；四根拉杆沿缸筒周向均匀布置，承担两端盖的拉紧力，保证缸筒密封的可靠性；模型预留了密封件、缓冲垫等易损件的安装位置，可直观展示气缸的密封原理与缓冲结构。整体建模思路围绕工业实用场景展开，未添加冗余装饰结构，所有特征均服务于气缸的功能展示，可用于气动系统原理演示、设备布局参考、机械结构教学等场景，模型各零件可单独拆分编辑，便于后续进行工程图导出、运动仿真模拟等二次操作。
