折叠式不锈钢工业设备拉手结构设计

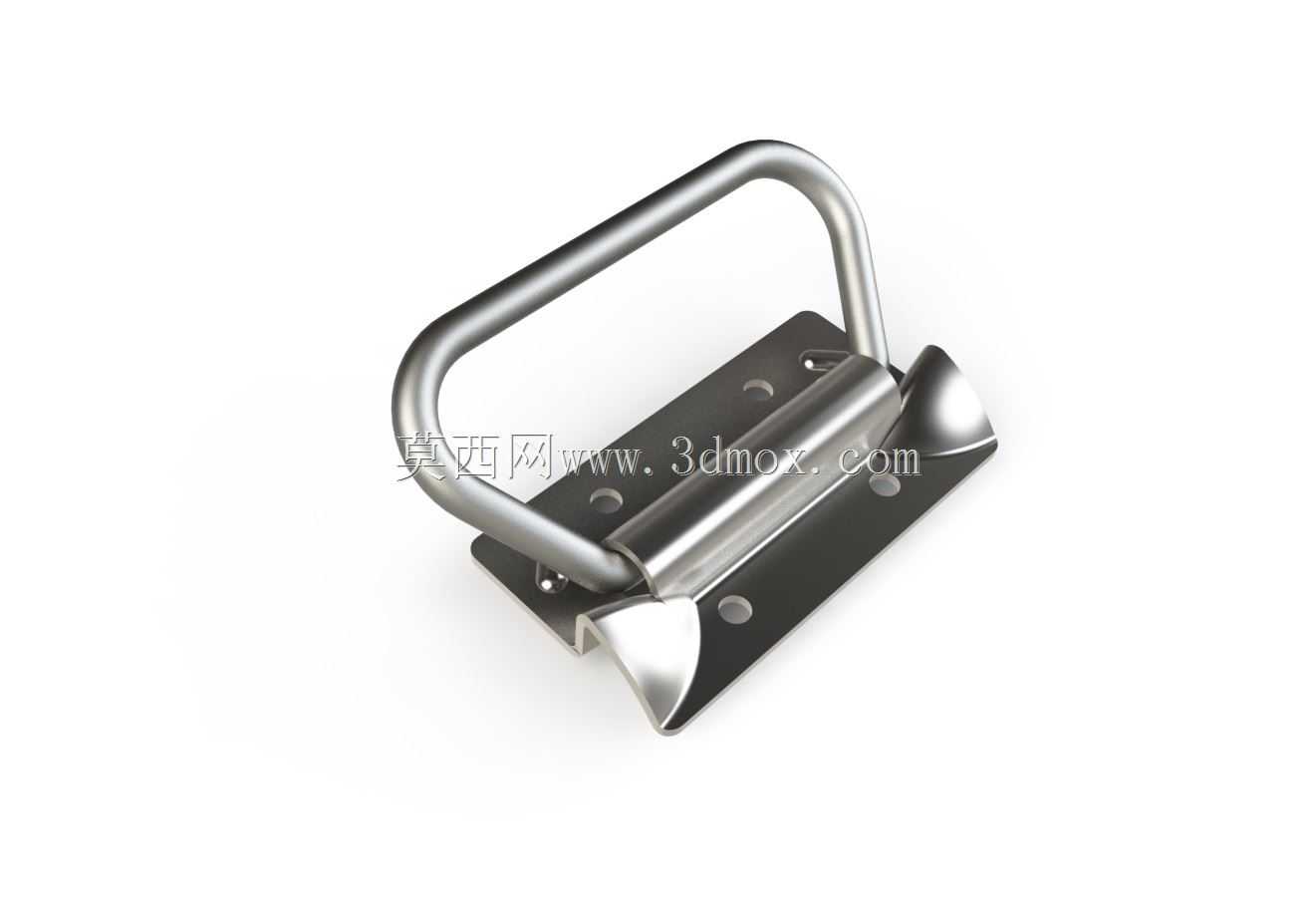

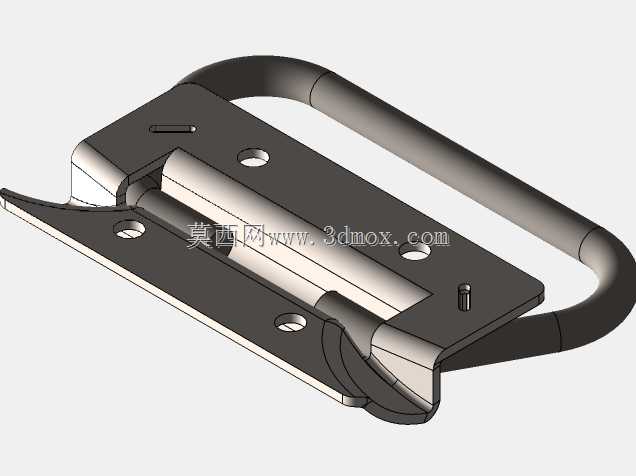

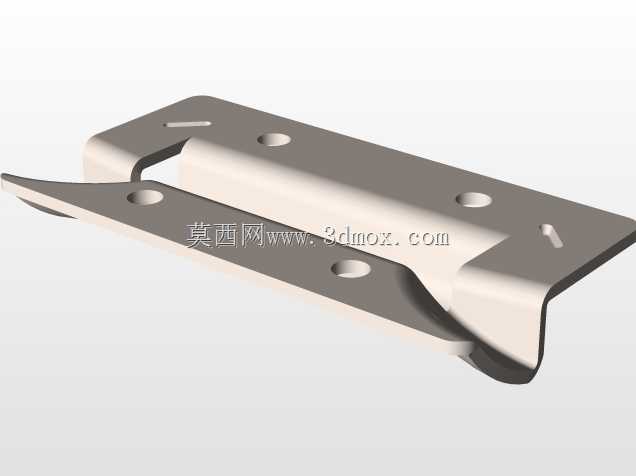

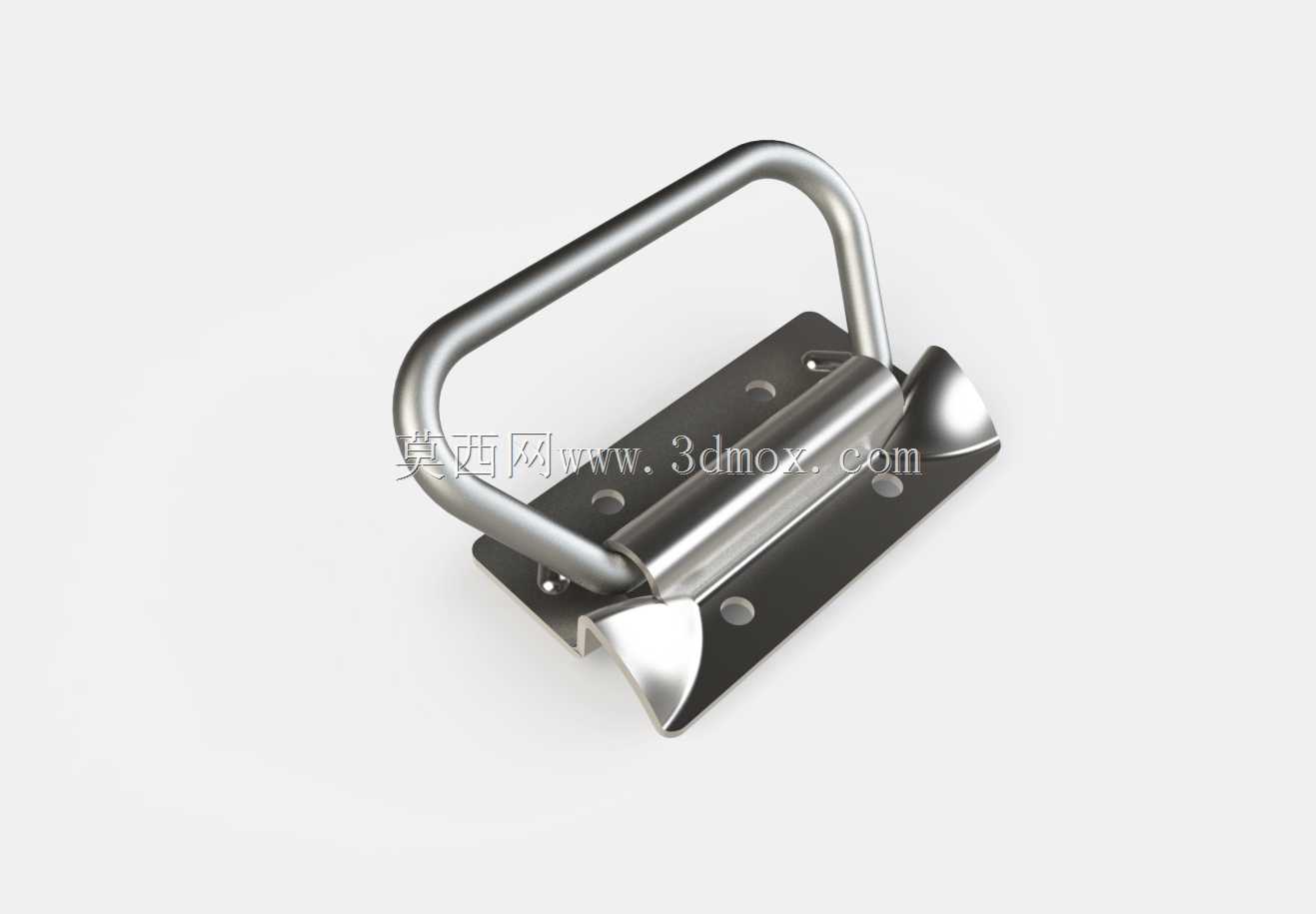

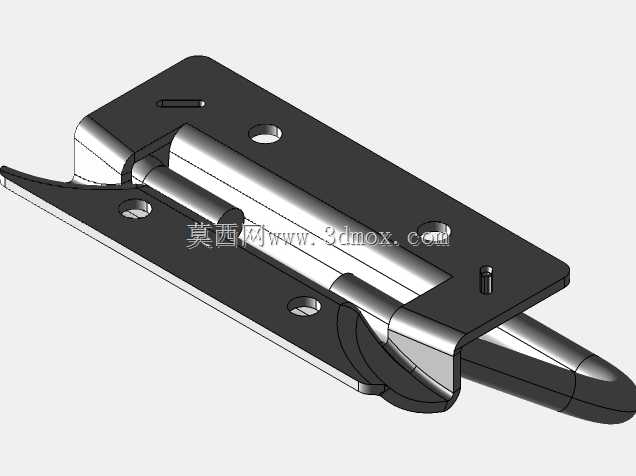

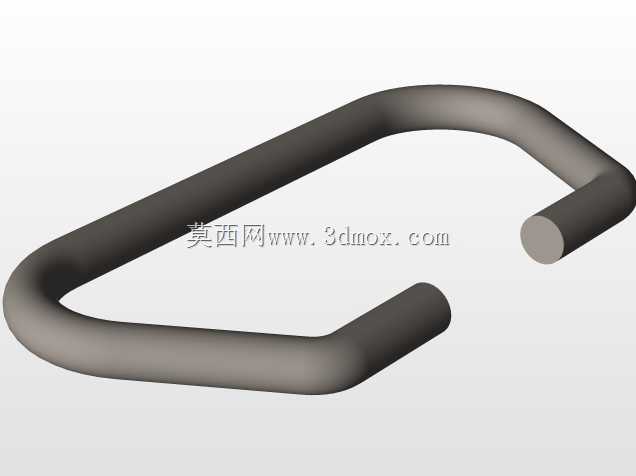

这款折叠式不锈钢拉手主要面向工业箱体、检测设备机柜、户外移动作业箱、中小型工装转运载具等场景设计，作为人工施力启闭、短距离搬移的核心受力部件，适配各类需要兼顾操作便利性与空间利用率的工业配套场景。在实际生产作业场景中，这类拉手常被安装在设备检修门、移动式工具柜、工业检测仪器外壳、小型机电设备的侧部安装面，既可以满足操作人员开启检修门、抽拉设备模块的施力需求，也能在设备转运、工位调整时提供可靠的握持受力点，相比外露式固定拉手，折叠结构能够在非使用状态下自动收合贴合安装面，避免突出的杆件剐蹭作业人员衣物、勾挂周边管线，也能降低设备在狭窄工位通行时的碰撞干涉风险。从功能特性来看，这款拉手采用304不锈钢作为主体基材，表面做拉丝钝化处理，具备优秀的防锈抗腐蚀能力，能够适应车间潮湿环境、户外轻度酸碱工况的使用需求，转动部位内置耐磨衬套，长期反复翻折使用不会出现松旷异响，握持杆件做了圆弧过渡处理，没有尖锐棱角，操作人员施力时握持手感舒适，不会出现硌手、割手的问题，底座与安装面贴合后受力均匀，满负载状态下不会出现底座变形、安装孔撕裂的问题。在设计思路上，这款拉手优先考虑了受力可靠性与安装便捷性的平衡，整体结构分为固定底座、转动销轴、U型握持杆三个核心部分，固定底座采用冲压成型工艺制作，四个安装孔位做了沉台处理，安装后螺丝头部完全沉入沉台内，不会突出底座表面影响贴合度，转动销轴采用铆压方式装配，不需要额外的紧固件防松，装配工序简单，U型握持杆的弯折半径经过反复校核，既保证了杆件的结构强度，也预留了足够的握持空间，操作人员佩戴常规劳保手套也能顺利握持施力。从安装边界来看，这款拉手的固定底座为矩形平板结构，安装时只需要在配套安装面上按照孔位尺寸加工四个对应通孔，使用沉头螺丝从外侧锁紧即可完成装配，不需要在安装面内侧预留额外的操作空间，适配厚度1.5mm以上的金属板材、工程塑料板材安装，收合状态下整体突出安装面的高度极低，不会额外占用设备外部空间，翻折拉起后握持杆与安装面保持合适的夹角，施力方向符合人体工程学设计，操作人员搬移、启闭时不需要刻意调整手腕角度，长时间操作也不容易产生疲劳感。
