牧田9020款侧握角磨机结构设计

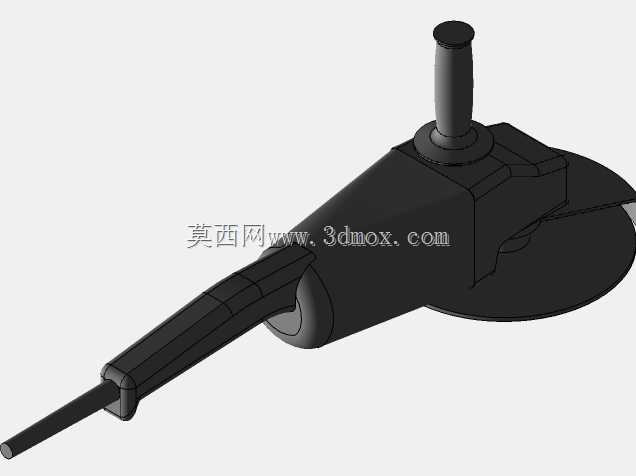

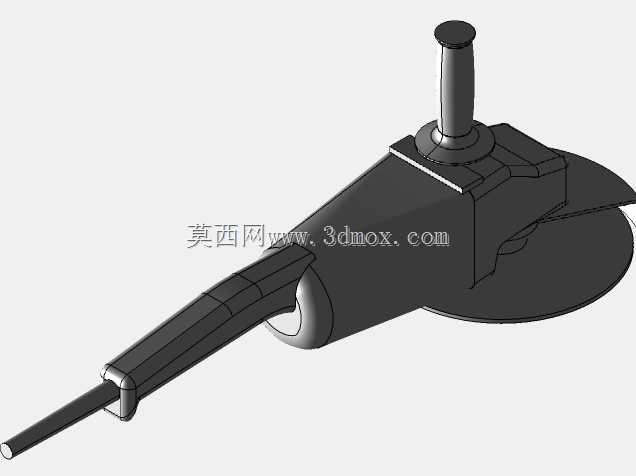

这款角磨机是金属加工、建筑装修、五金维修场景中极为常用的手持磨削作业设备，日常可用于金属型材切割、焊缝打磨、铸件飞边去除、石材裁切抛光、金属表面除锈等多类作业，在五金加工车间、家装施工现场、设备维修站点、钣金加工工位都能见到这类设备的身影，是一线作业人员常备的手持电动工具。该款侧握式角磨机采用长直主手柄搭配顶部辅助副手柄的布局结构，主手柄沿动力输出轴线方向延伸，内部可容纳动力传输线缆与开关控制组件，握持时手臂可与设备主体保持同一直线，长时间作业能有效降低手腕扭转负荷；顶部的辅助副手柄垂直设置于齿轮箱上方，作业时可通过副手柄施加稳定下压力，针对大余量磨削、厚板材切割这类需要较大进给力度的工况，双手握持的布局能大幅提升设备操控稳定性，避免打磨过程中出现跳动、跑偏的问题。设计过程中优先考量了手持设备的人机工程适配性，整体轮廓做了连续的圆弧过渡处理，没有突兀的棱角结构，握持区域的曲面贴合手掌自然弯曲形态，即便佩戴劳保手套操作也能获得稳定的握持摩擦力；砂轮护罩采用半包围结构设置于磨片上方，可阻挡磨削过程中飞溅的磨屑与火花，避免飞溅物朝向操作人员方向射出，护罩的安装位置预留了调节余量，可根据不同作业角度调整遮挡方位，适配切割、打磨、抛光等不同作业姿态的防护需求。设备的动力主体与磨片安装座呈垂直布局，内部通过锥齿轮结构将电机的轴向转动转换为磨片的径向旋转，整体结构紧凑，磨片安装位的边界尺寸适配常规100mm直径的角磨片，更换磨片时无需额外拆解主体外壳，仅通过配套扳手即可完成锁止与拆装；主手柄尾部做了线缆防弯折结构设计，可避免作业过程中线缆反复弯折出现内部线芯断裂的问题，设备整体的重心设置在主手柄与主体衔接的位置，单手握持时不会出现前端下坠的情况，能有效降低长时间举持作业的疲劳感。设计时简化了非必要的细碎外观结构，在保证核心功能结构完整的前提下，让整体装配逻辑更清晰，各部件的安装边界预留了合理的装配公差，壳体合模线位置做了平顺处理，不会出现硌手的凸起结构，开关按键设置在主手柄便于手指触碰的位置，操作时无需大幅调整握持姿势即可完成设备的启停控制，适配一线作业中频繁启停的操作需求。
