双AA1.5V卧式串联电池仓结构设计

这款双AA1.5V电池架是小型电子设备内置供电系统的核心承载配件，广泛应用于手持测温仪、家用遥控器、小型无线传感节点、便携检测仪表、儿童电动玩具、低功耗工控手持终端等需要独立直流供电的民用与工业小型电子设备场景，承担着固定电池、导通电路、保障供电稳定性的核心作用，是小功率便携电子设备供电结构中应用极为普遍的基础配件。

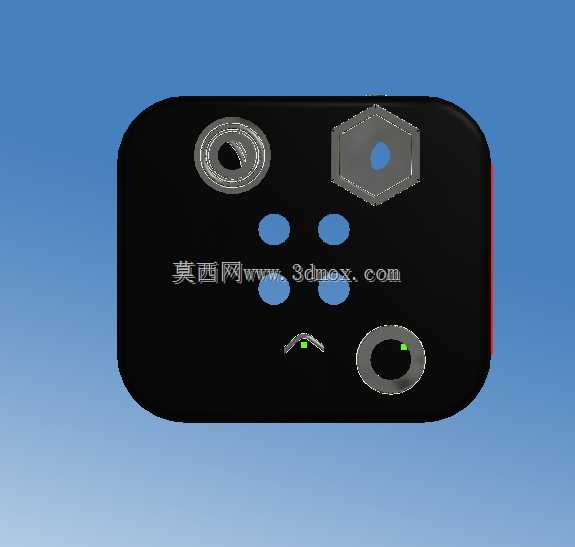

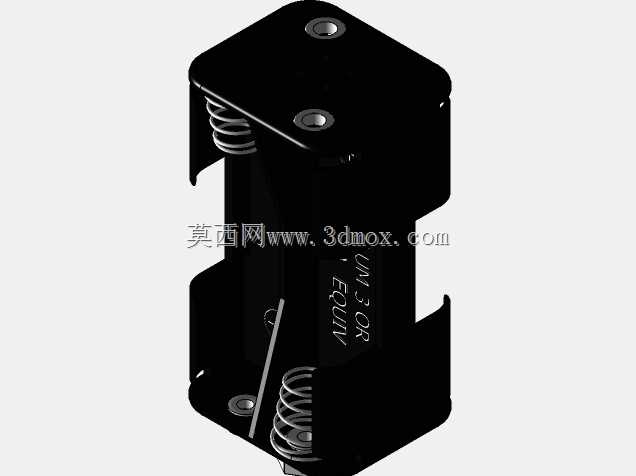

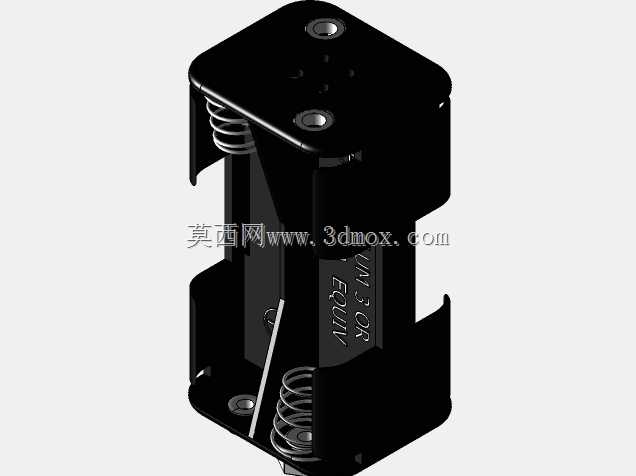

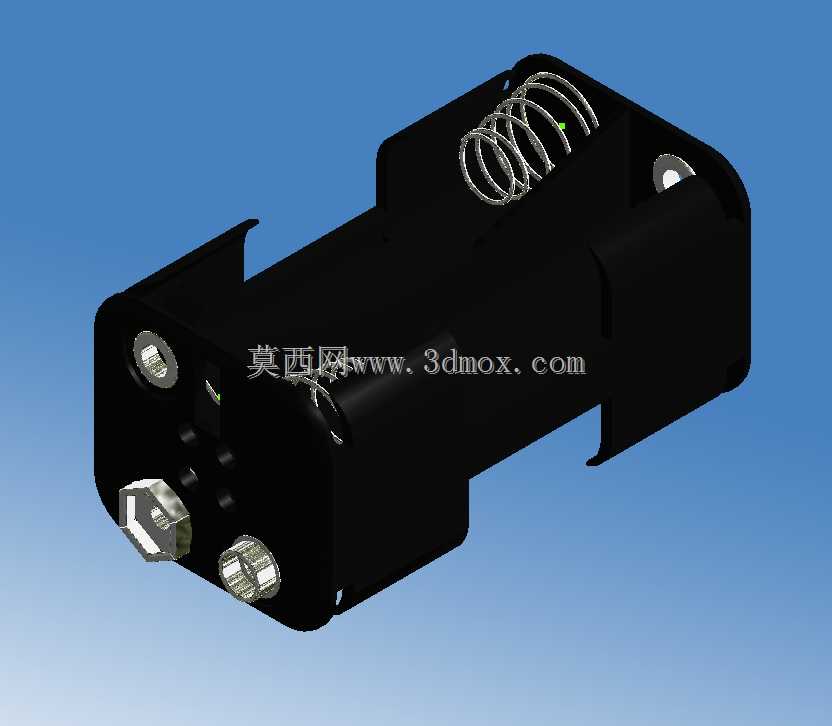

从功能特性来看，该电池架采用卧式串联排布结构，可同时容纳两节标准AA型号1.5V干电池或同规格充电电池，通过首尾串联的连接方式输出3V直流电压，匹配绝大多数小功率电子设备的供电输入要求。架体一端设置螺旋式压缩弹簧作为负极接触结构，弹簧采用高弹性镀镍钢材加工，既可以通过压缩形变适配电池长度的公差范围，避免电池因尺寸偏差出现装卡过紧或接触松动的问题，也能在设备受到跌落、振动等外力冲击时提供缓冲余量，防止电池移位导致的供电中断；另一端设置镀镍金属接触片作为正极导通端，接触片表面做钝化防氧化处理，长期使用不易产生氧化锈层，可有效降低接触电阻，减少供电过程中的电压损耗，保障电路供电的稳定性。架体两侧预留带安装孔的固定耳，可通过螺丝将电池架锁附在设备壳体内部的安装柱上，避免设备移动过程中电池架移位。

在设计思路上，这款电池架充分兼顾了装配便捷性与使用可靠性：架体主体采用阻燃ABS材质一体注塑成型，材质具备良好的绝缘性能与结构强度，可耐受电池漏液的轻微腐蚀，同时阻燃等级满足电子设备内部配件的安全要求，避免电路短路引发的安全隐患。仓体内部的限位筋条完全贴合AA电池的圆柱外形，电池装入后可被筋条完全限位，不会在仓内发生径向晃动；仓体侧面预留的避让缺口既方便用户取放电池时施力，也能在电池出现漏液时提供液体流出通道，避免漏液长期积存腐蚀内部电路与接触件。接线端采用焊片式引出结构，可直接焊接导线连接设备主板，也可根据需求适配插片式接线端子，适配不同设备的电路连接工艺。

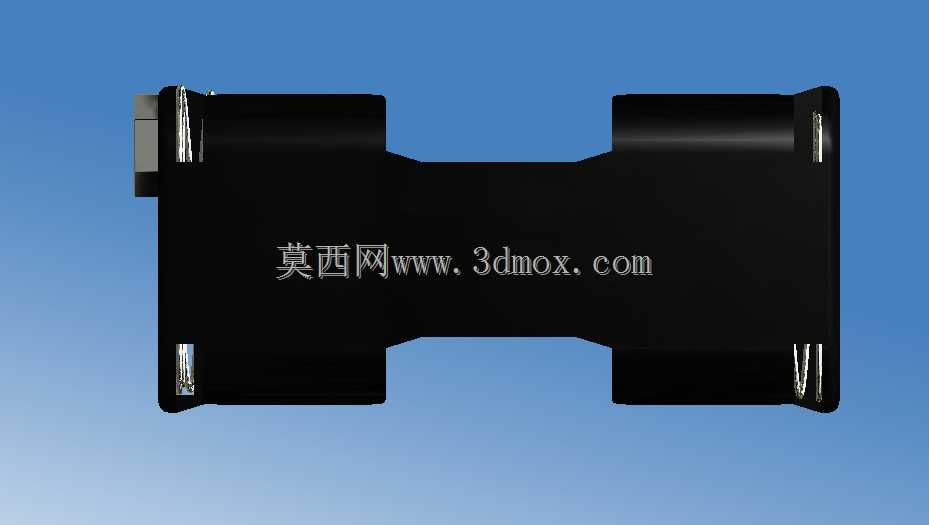

从安装边界来看，该电池架的整体外形尺寸完全适配两节AA电池卧式排布的最小空间需求，整体长度控制在两节AA电池串联后的总长度加弹簧压缩余量范围内，宽度与高度贴合双电池并排的圆柱外包络尺寸，不会额外占用设备内部的宝贵空间；两端固定耳的安装孔位间距符合小型电子设备内部安装的通用尺寸规范，安装孔直径适配常用的M2/M2.5自攻螺丝，可直接匹配绝大多数便携设备的壳体安装柱设计，无需额外调整设备内部结构即可完成装配。仓体的电池出入口尺寸略大于电池直径，既可以保证电池顺利装入，也能避免电池从仓内意外脱出，兼顾了装配便利性与固定可靠性。
