硬盘用SATA接口PCB连接组件

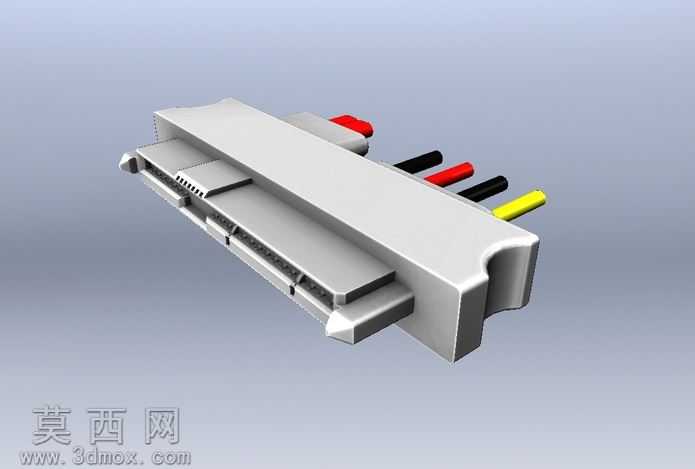

本作品为面向硬盘应用的SATA连接器三维建模成果，建模过程依托专业三维设计环境完成，整体采用自顶向下的参数化设计思路，先完成整体安装尺寸的基准定位，再拆分各功能结构逐步细化。模型主体外壳采用哑光硬质塑料材质设定，渲染时赋予浅灰白色哑光质感，表面做细微的磨砂纹理处理，还原工业接插件外壳的真实触感与视觉效果，外壳侧边的定位卡扣、导向滑槽结构均做了精准还原，卡扣处做了微小的倒角处理，避免应力集中的结构缺陷，同时匹配实际生产中的注塑工艺要求。模型的插针部分采用金属材质设定，渲染时赋予亮银色金属质感，区分不同功能的插针做了色彩区分，其中电源相关插针分别设置红、黑、黄三色绝缘护套，护套部分采用亮面硬质塑料材质，色彩饱和度适中，还原实际产品的绝缘件视觉特征，信号端插针区域做了密集的等距排列，每根插针的间距、伸出长度均严格遵循SATA接口的行业标准尺寸，保证虚拟装配时的干涉检查有效性。模型的PCB连接端做了焊针结构细化，焊针长度、间距匹配标准PCB板的焊盘尺寸，可直接用于PCB装配的虚拟验证，外壳上的散热槽、定位凸台、防呆缺口等细节结构均逐一还原，防呆缺口的尺寸、位置完全符合SATA接口的规范，避免出现反插的结构错误。渲染阶段采用柔和的漫反射环境光，搭配弱反光的背景环境，突出模型本身的结构细节，各部件的衔接处做了细微的缝隙处理，还原实际产品的装配公差，没有出现部件融合失真的问题。整体建模过程中对所有特征做了参数化关联，可根据不同的PCB安装需求快速调整焊针长度、外壳固定位尺寸，适配不同的硬盘安装场景，模型的结构完整性满足虚拟装配、结构验证、产品展示等多场景使用需求，各部件的材质区分清晰，渲染效果贴近真实工业产品的视觉表现。
