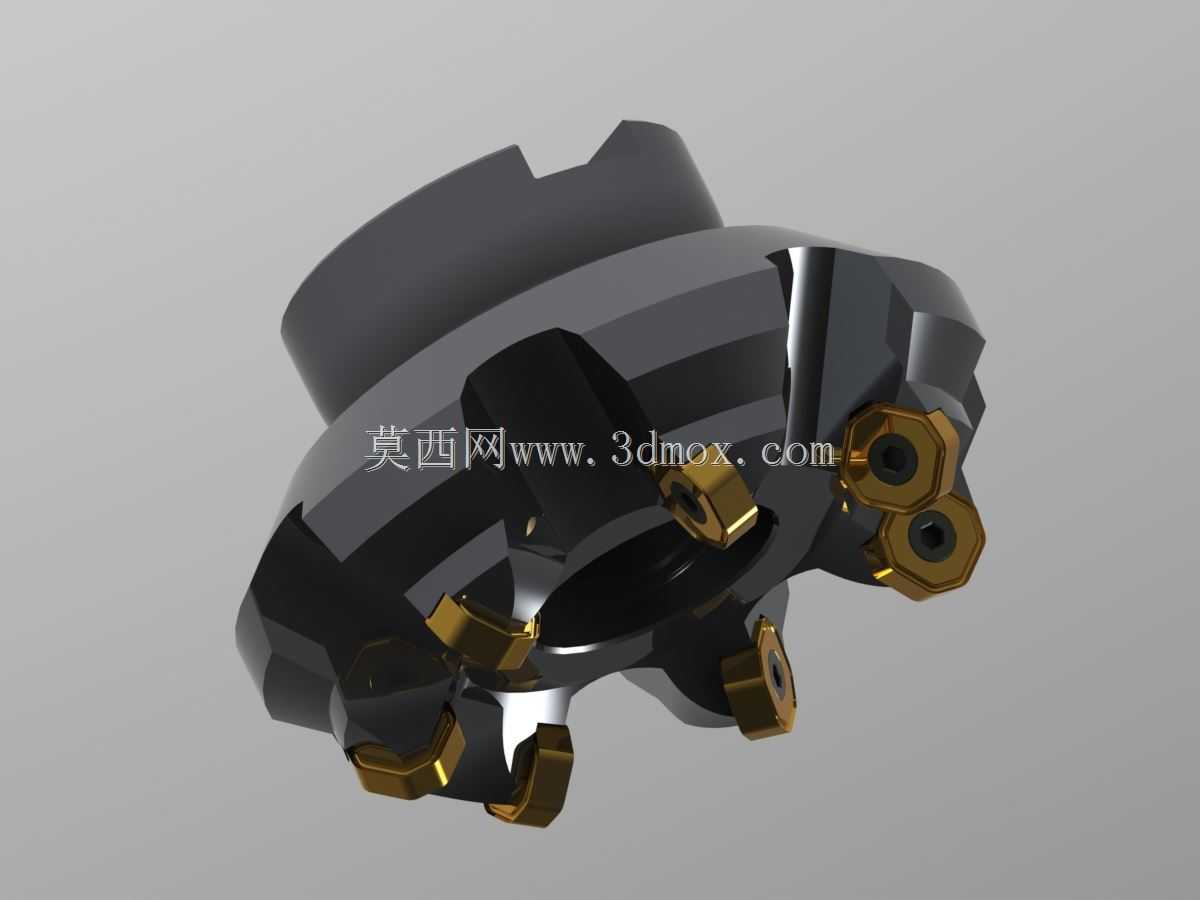

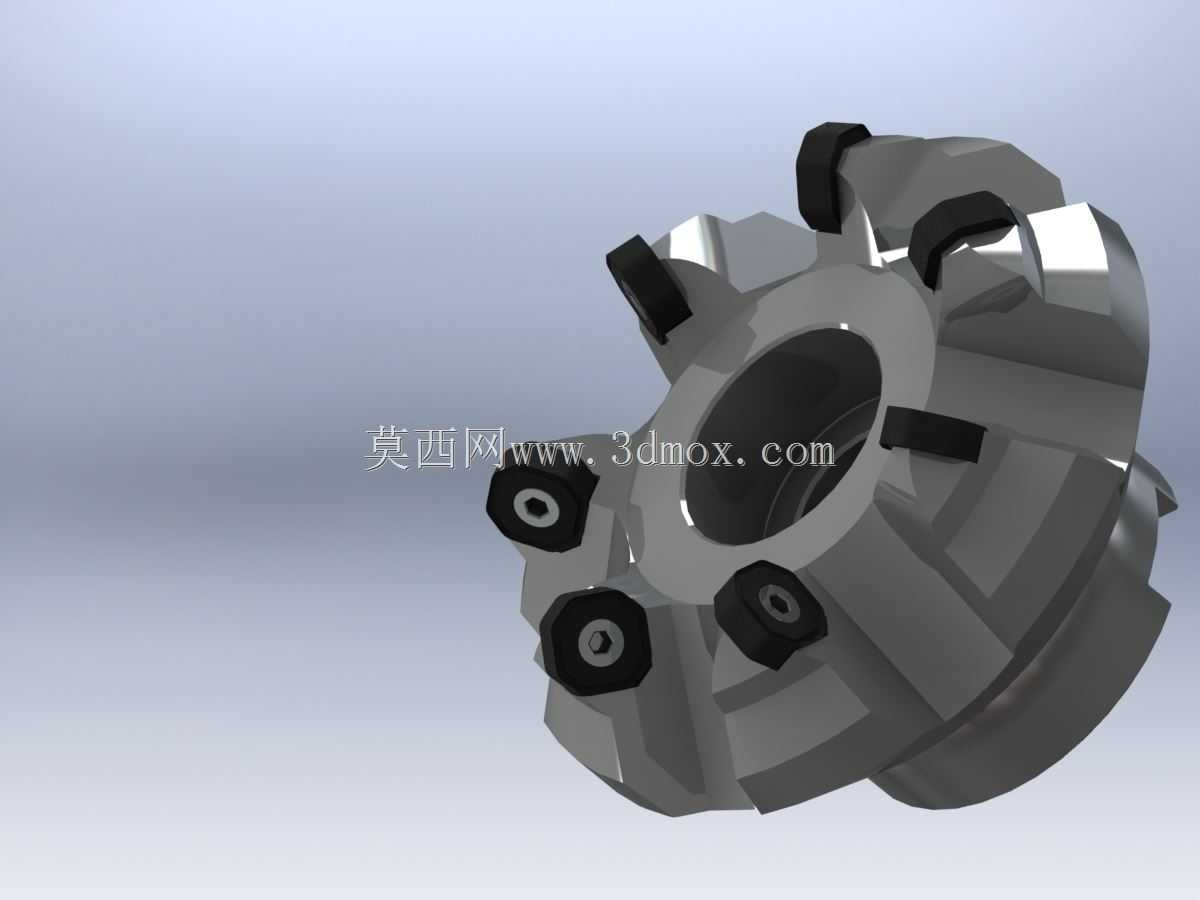

可转位硬质合金刀片平面铣削刀盘结构

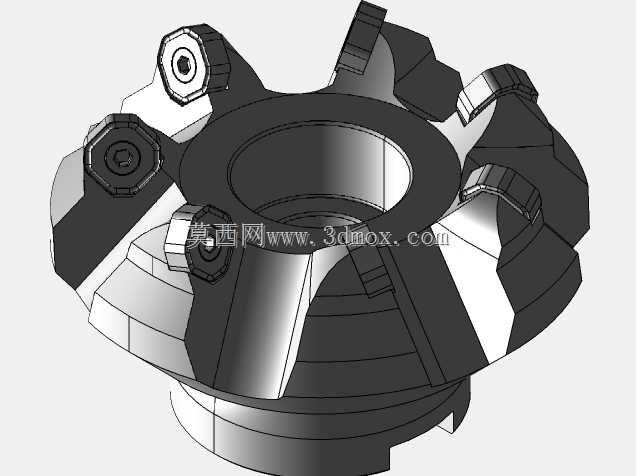

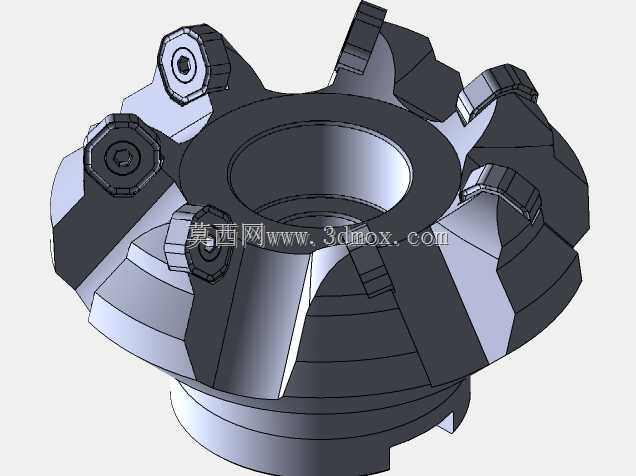

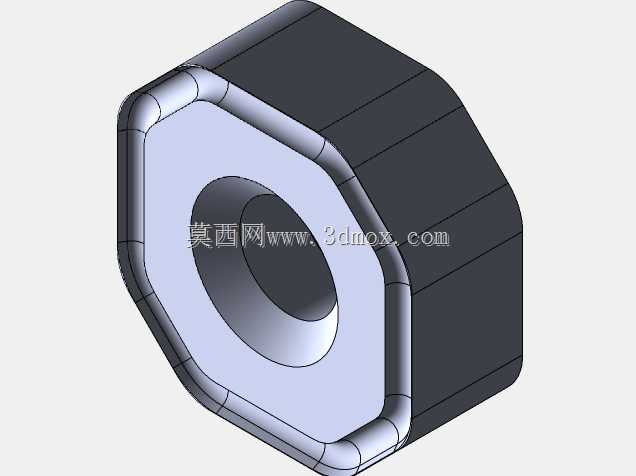

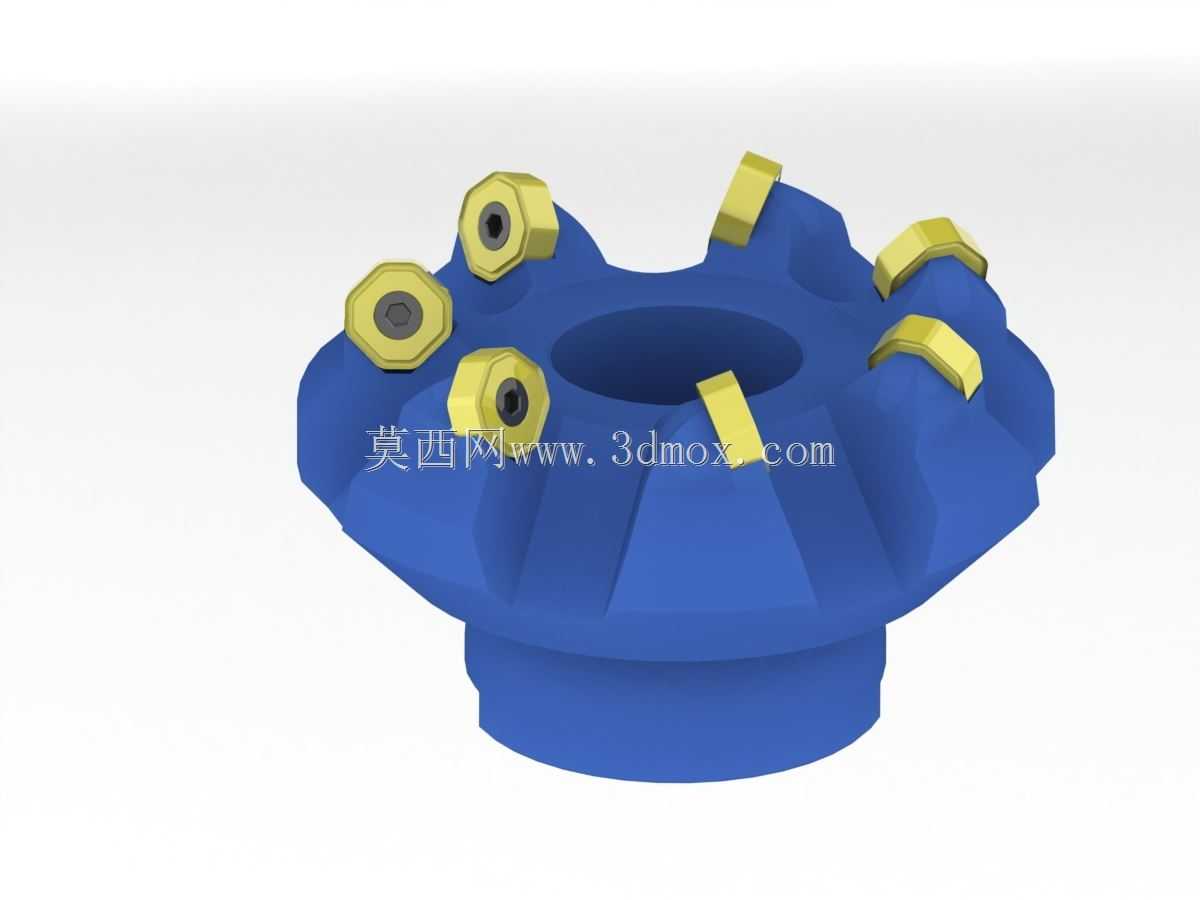

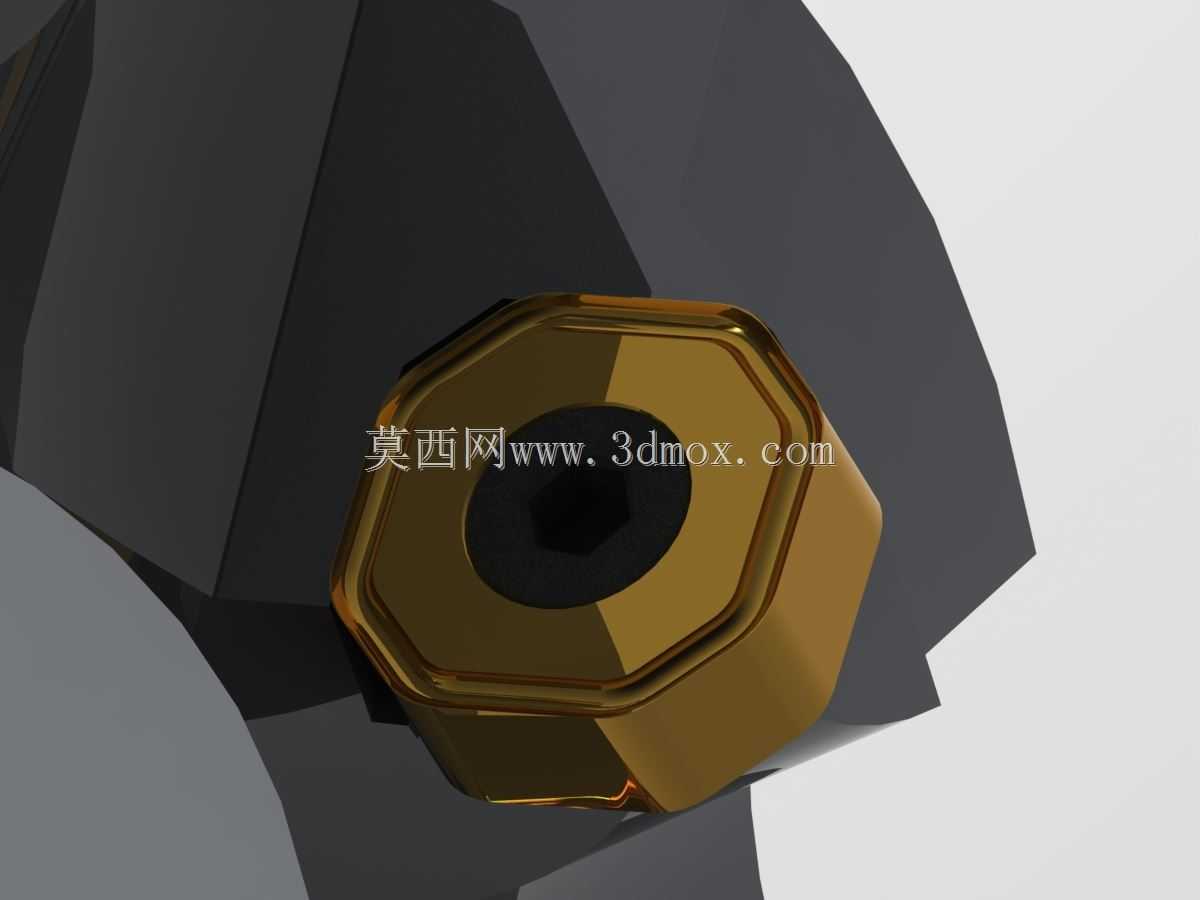

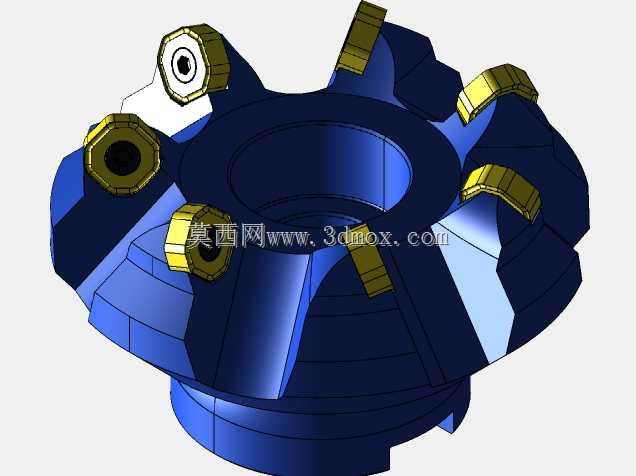

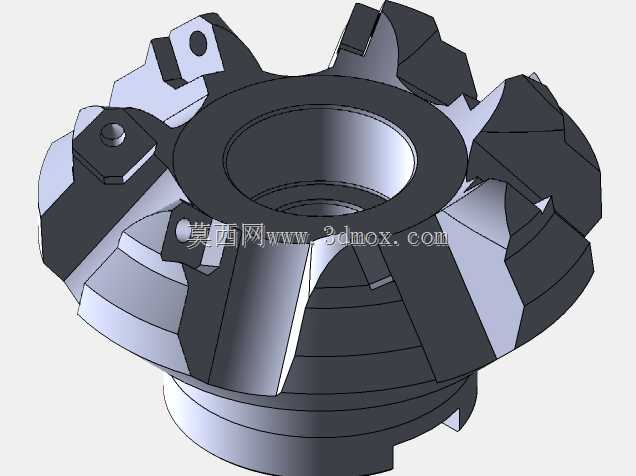

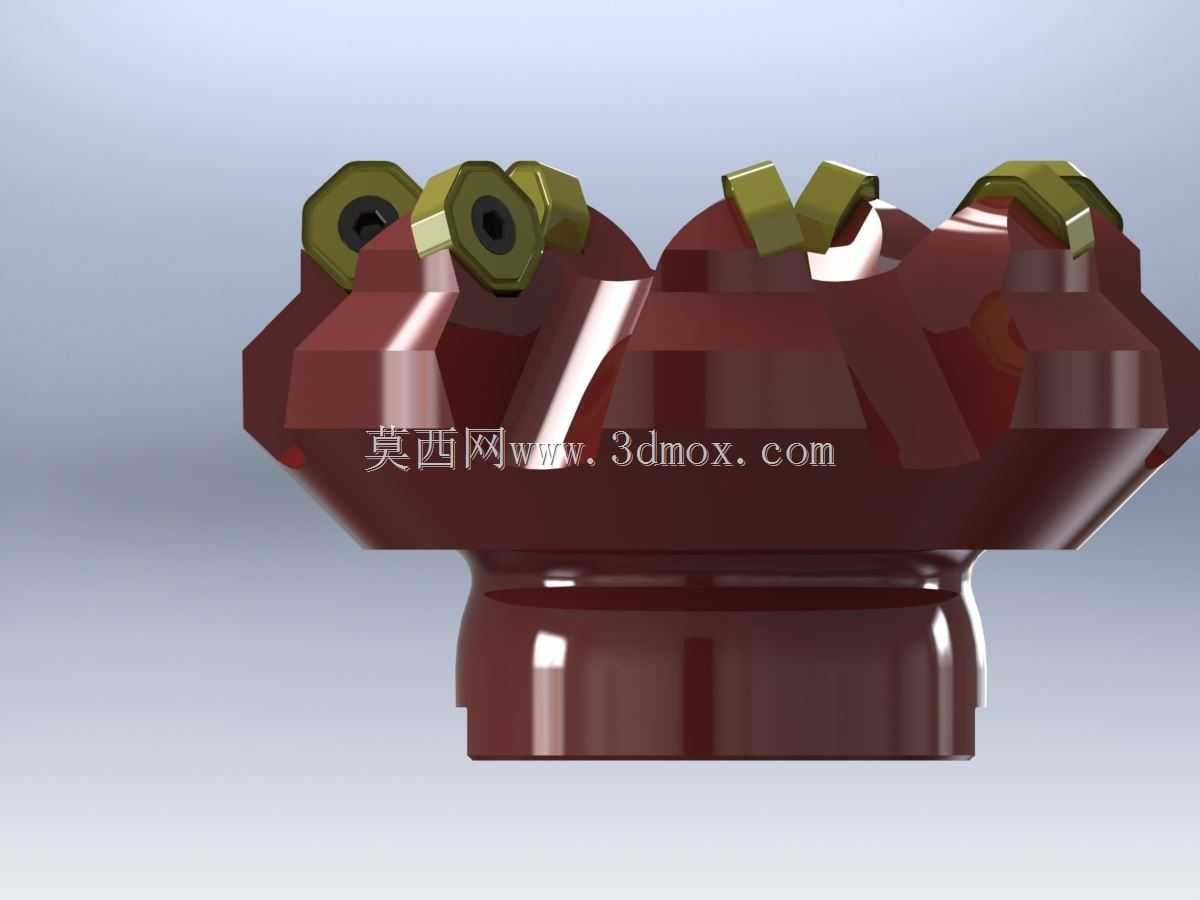

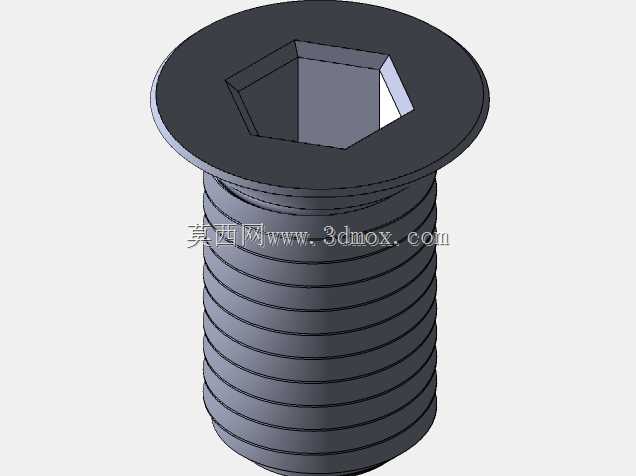

这款平面铣刀盘是面向金属切削加工场景设计的机夹式铣削刀具，主要适配立式加工中心、数控铣床、普通端面铣床等设备的平面加工作业，覆盖模具钢加工、结构件钢件粗精铣、铸铁件大面铣削、铝合金件端面光整加工等常见机加工场景，是机械加工车间完成大平面高效去除余量、保证端面平面度与表面粗糙度的核心切削部件。刀盘整体采用盘式主体结构，中心设置标准锥柄安装接口，可匹配主流铣床的主轴连接规格，安装定位面经过精度设计，能够保证刀盘装夹后的径向跳动与端面跳动控制在合理切削公差范围内，避免加工过程中出现震刀、刀片崩损、加工面接刀痕明显的问题。刀盘周向均匀分布多个刀片安装位，每个刀位采用楔块压紧式结构固定硬质合金可转位刀片，刀片选用多边形带涂层硬质合金刀片，单个刀片磨损后可直接转位更换切削刃，无需整体拆卸刀盘，大幅缩短换刀辅助时间，提升批量加工的生产效率。刀体本身采用高强度合金钢材质加工，经过热处理提升整体刚性与抗冲击性能，能够承受大切深、大进给铣削工况下的切削载荷，避免刀体变形影响加工精度。刀片的安装角度经过针对性设计，主偏角适配平面铣削的切削受力方向，能够有效降低切削过程中的径向切削力，减少主轴负载，同时优化排屑角度，让铣削产生的切屑能够顺利排出加工区域，避免切屑刮伤已加工表面。刀盘的外径尺寸适配常规中大型平面的加工需求，单次走刀即可覆盖较宽的切削宽度，减少走刀次数，在箱体类零件的结合面加工、板材类零件的端面整平、模具钢料的开粗加工等场景下，能够兼顾切削效率与加工表面质量。刀盘上还设置有对应的刀片定位基准，保证每个刀片安装后的切削刃高度一致，避免出现个别刀片受力过大提前磨损的情况，同时刀体的容屑槽空间经过合理规划，能够容纳大进给切削下产生的大量切屑，防止堵屑造成的刀片损坏。在实际使用中，这款刀盘可根据加工材质更换不同涂层的对应刀片，加工钢件时选用P类涂层硬质合金刀片，加工铸铁时选用K类硬质合金刀片，加工铝合金等有色金属时可更换锋利刃口的无涂层或金刚石涂层刀片，适配不同材质的加工需求，无需更换刀体即可完成多种材料的平面铣削作业，有效降低车间的刀具采购与存储成本。刀盘的整体结构设计充分考虑了现场操作的便捷性，刀片压紧螺丝采用标准内六角规格，现场操作人员使用常规内六角扳手即可完成刀片的更换与转位操作，无需特殊专用工具，适配加工车间的日常维护需求。
