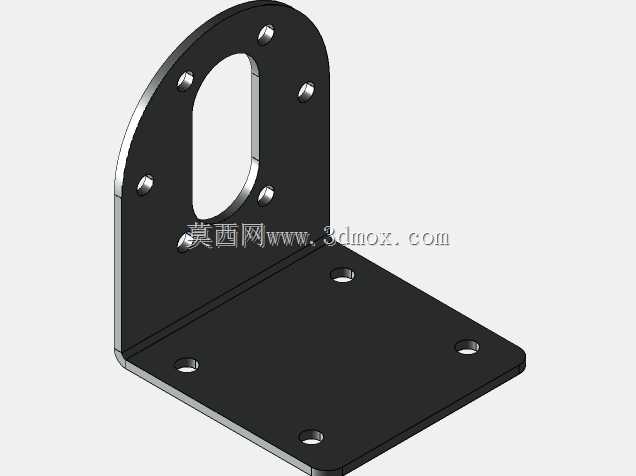

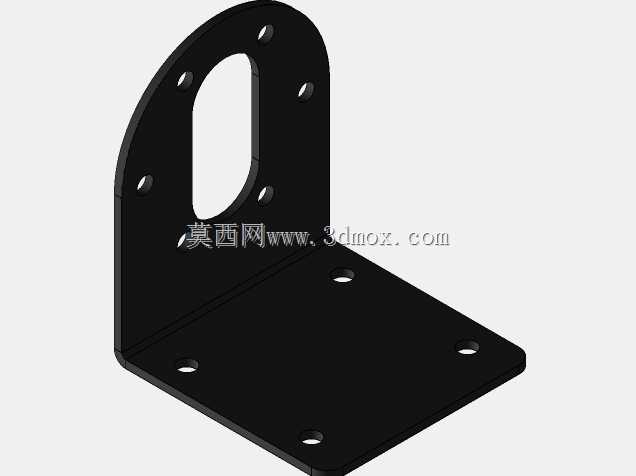

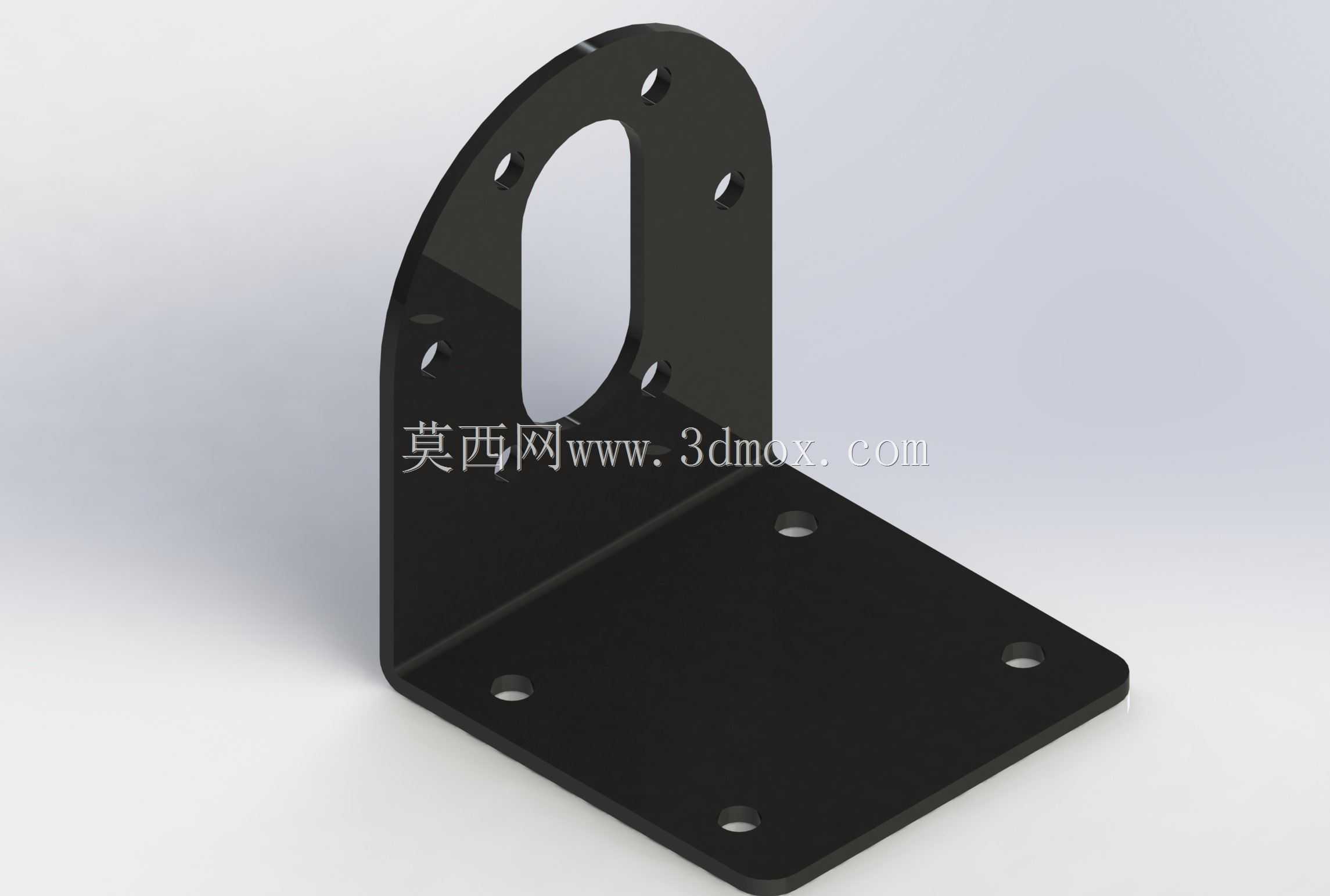

37mm直流齿轮电机L型安装固定支架

这款L型结构的安装支架，是小型传动场景中适配37mm外径直流齿轮电机的专用固定构件，广泛应用在桌面级自动化输送模组、小型智能代步设备、DIY创客机械装置、教学实验传动平台、小型智能仓储分拣单元这类需要搭载小功率直流齿轮减速电机的场景中，能够为电机提供稳定的安装基准，避免电机运行过程中因输出轴带载产生的振动、偏移问题，保障动力输出的同轴度与传动稳定性。

从实际使用功能来看，该支架承担着电机与安装基体之间的连接承载作用，一方面通过立式安装面的孔位牢牢固定电机本体，抵消电机输出扭矩带来的反作用力，另一方面通过卧式底板的安装孔将整个动力单元固定在设备机架上，让电机输出轴能够精准对接后续的传动轮、同步带或者负载转轴，减少因安装错位导致的齿轮磨损、轴承受力异常等问题，延长整套动力模组的使用寿命。

在设计思路上，这款支架采用了直角L型的弯折结构，充分利用空间布局将电机立式排布，大幅缩减动力单元的横向占用空间，适配紧凑化的设备内部安装环境。立式安装面做了半圆式的轮廓优化，中间开设长圆形让位孔，既能够给电机尾部的出线端、端盖凸起部分留出足够的避让空间，避免安装时出现结构干涉，又能在保证结构强度的前提下减少材料用量，降低支架自身重量。立式安装面围绕电机安装位均匀排布多个固定孔位，精准匹配对应规格电机的安装孔距，让电机安装后受力均匀，不会出现单点受力导致的形变。卧式底板采用方形平板结构，四个角位对称设置安装通孔，能够适配不同方向的机架固定需求，安装时可以根据设备走线、传动对接的方向灵活调整固定角度，不需要额外加工转接件。

从安装边界尺寸来看，该支架适配的直流齿轮电机主体外径为37mm，对应电机的M3安装孔位中心距为31mm，安装时只需要将电机端盖的孔位与支架立式面的孔位对齐，拧入对应规格的紧固件即可完成电机与支架的组合，再通过底板的孔位将整套组件固定在预设的安装平面上，安装流程简单便捷，不需要复杂的调校步骤。支架整体采用等厚板材加工成型，弯折处做了圆角过渡处理，避免应力集中导致的弯折处断裂问题，表面做黑化处理，兼具防锈能力与质感，能够适配多数工业设备、创客装置的外观风格。在实际装配过程中，该支架的让位孔设计还能方便操作人员观察电机尾部的编码盘、出线位置，降低后期维护时的拆装难度，不需要完全拆下电机就能完成接线检查、尾部编码器调试等操作，大幅提升设备组装与后期维护的效率。
