电脑机箱散热用轴流排气扇结构设计

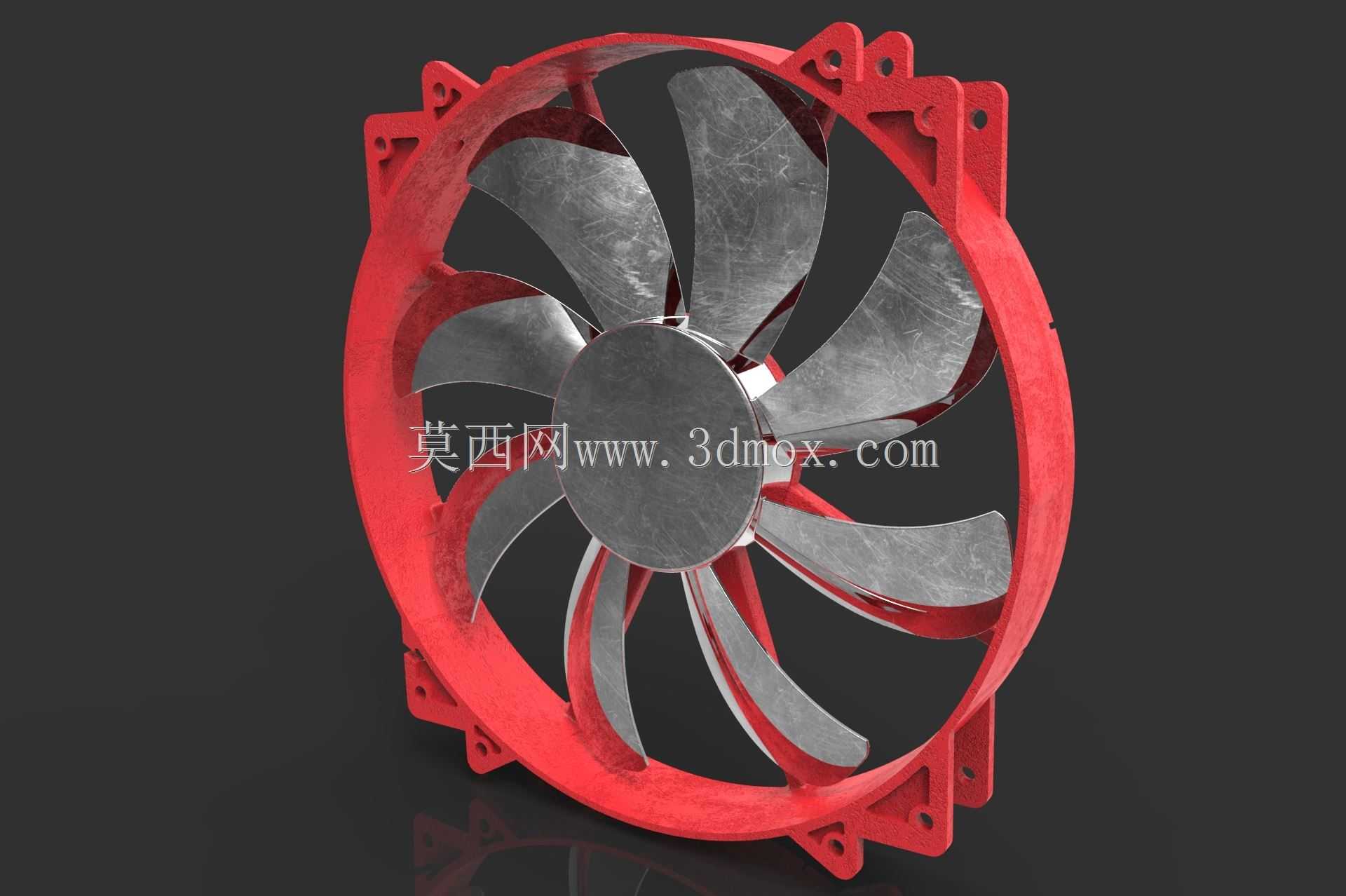

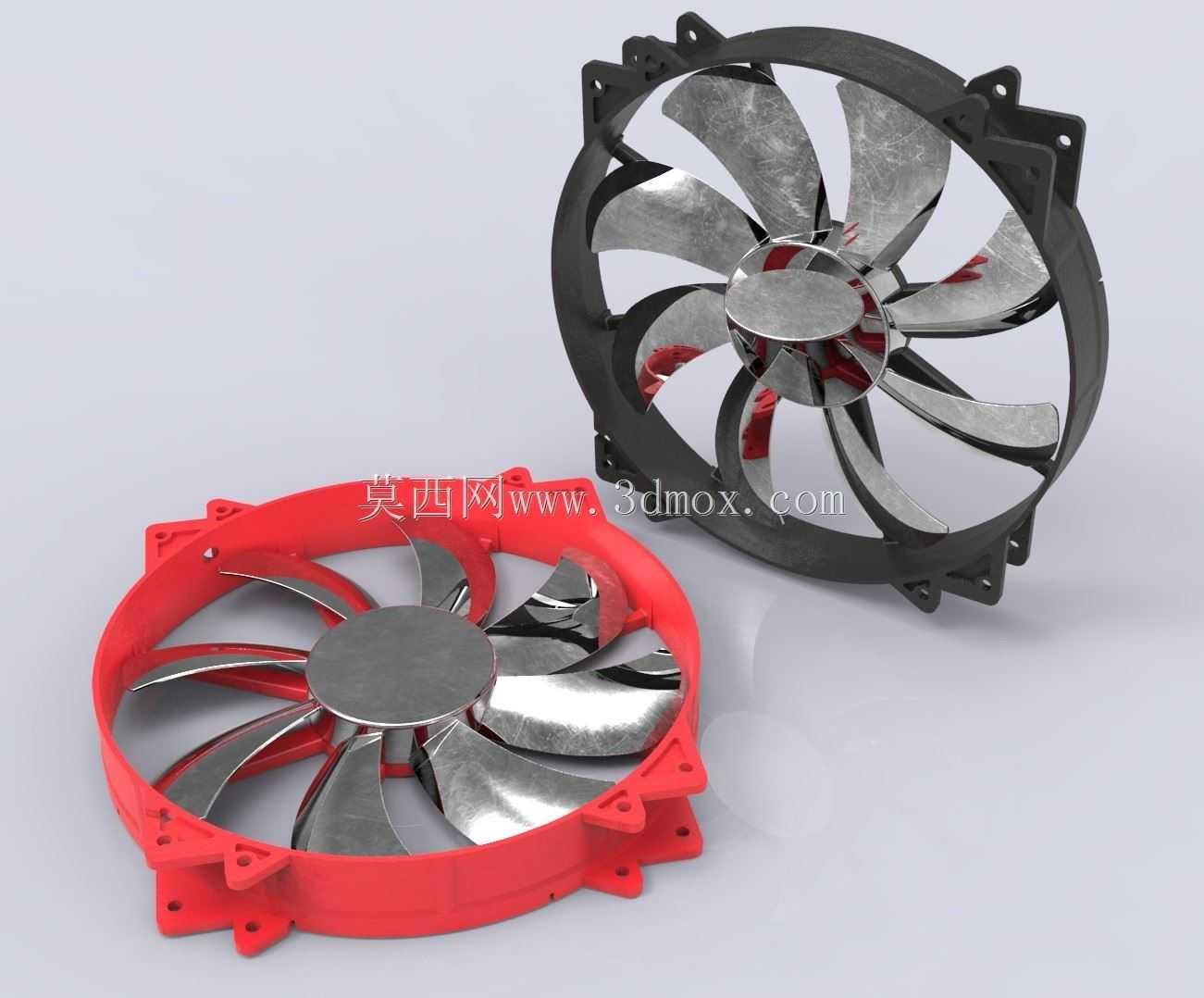

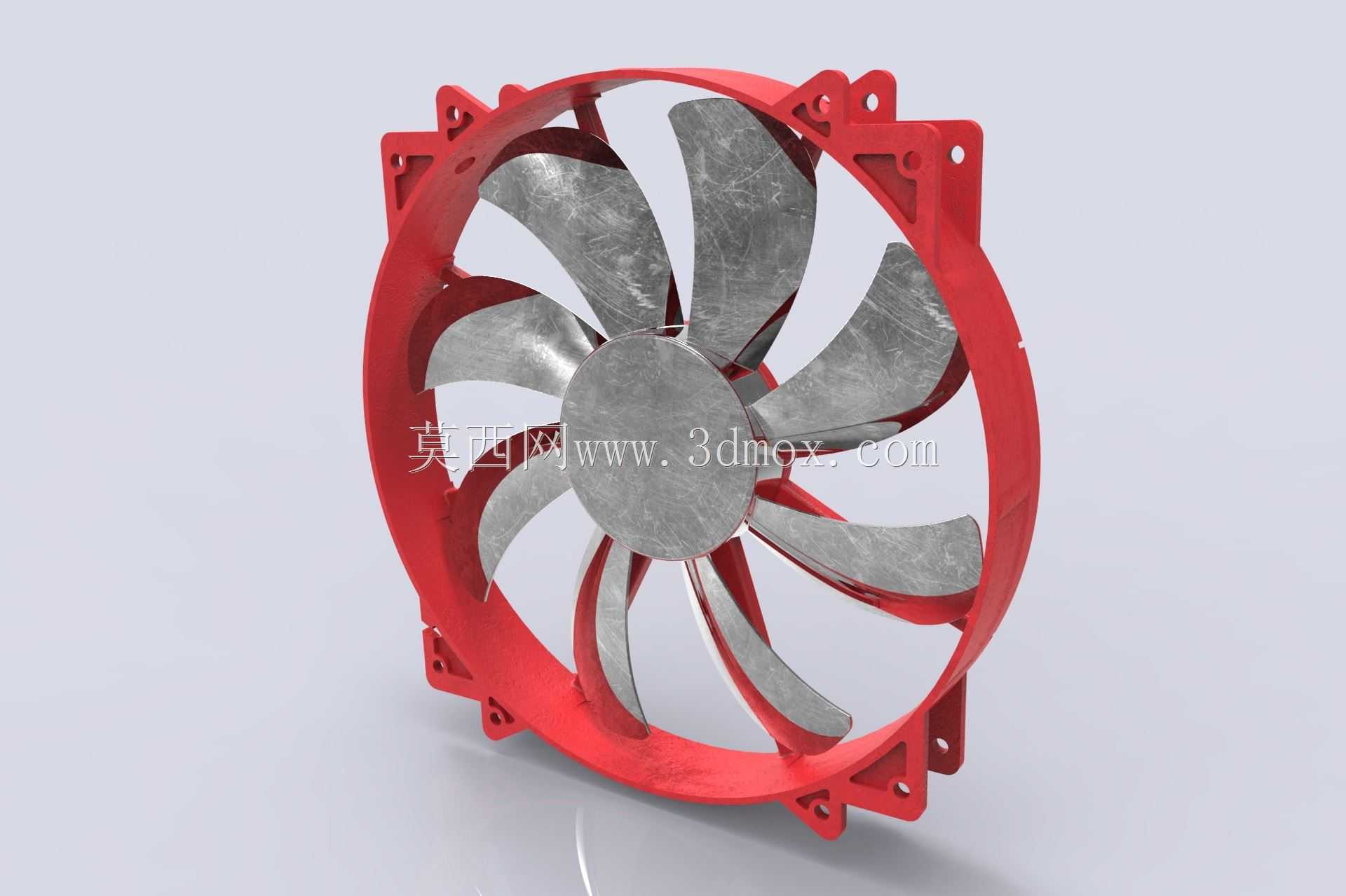

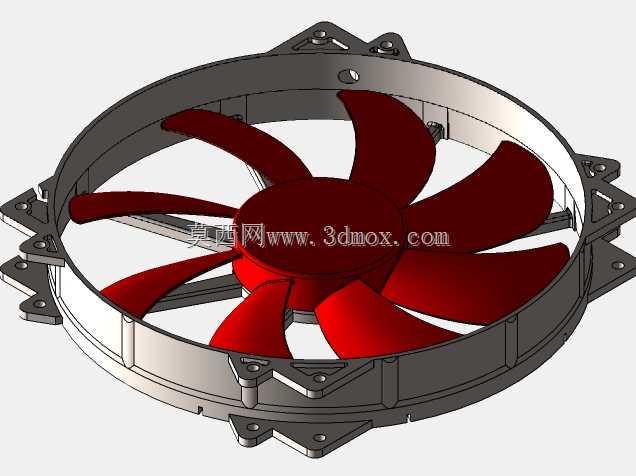

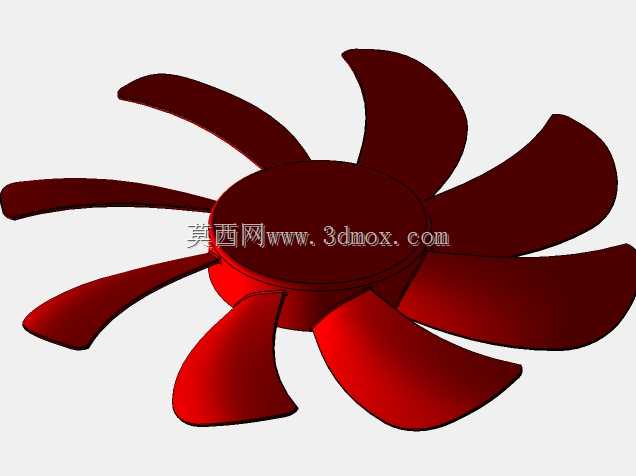

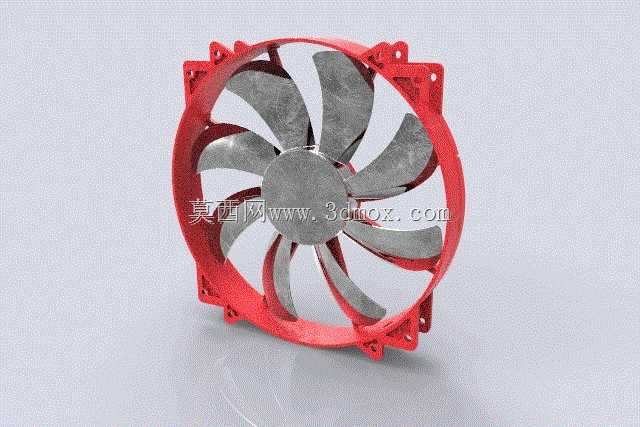

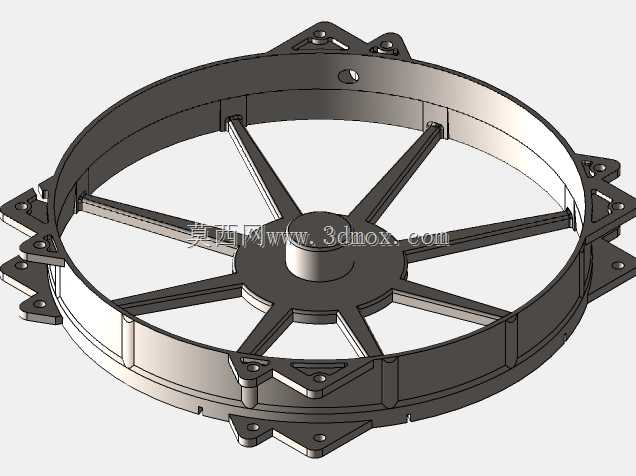

这款排气扇属于轴流式风冷散热部件，核心应用场景覆盖台式电脑机箱散热、小型工控机柜通风、桌面电子设备辅助散热、小型密闭空间空气循环等领域，主要作用是通过定向气流带动，将设备运行产生的积热快速排出腔体，同时引入外部低温空气形成稳定的冷热交换循环，避免电子元器件因长期处于高温工况出现性能衰减、寿命缩短甚至过热宕机的问题，是小空间主动风冷方案里应用最广泛的基础部件。从功能特性来看，这款排气扇采用九片曲面弯叶设计，叶片的曲面弧度经过气流导向优化，运转时可以在较低转速下获得更大的送风量，同时有效切割气流减少风切噪音，兼顾散热效率与使用静音需求；外框采用一体式方形带安装耳的结构，四个边角预留标准安装孔位，安装耳处做了加厚加强处理，避免长期运转震动导致固定位开裂，外框内侧做了圆弧导风边设计，能够减少气流进入扇叶区域时的紊流损耗，提升出风的集中度与送风距离。设计思路上，这款排气扇优先考虑安装适配性与运转稳定性，扇叶与中心轮毂采用一体化连接结构，轮毂做了配重平衡设计，减少高速运转时的径向震动，降低运转共振带来的噪音与固定件松动风险；外框的安装孔位间距遵循通用120mm机箱风扇的标准尺寸规范，能够直接适配绝大多数台式机箱、工控机柜的预留风扇位，不需要额外改造安装结构，同时外框的厚度控制在25mm的常规尺寸边界，不会占用过多机箱内部的硬件安装空间，避免与 tall 版内存、塔式散热器等部件产生安装干涉。外形尺寸与安装边界方面，这款排气扇整体外轮廓为120mm×120mm的正方形结构，主体厚度25mm，四个安装耳的孔位中心距为105mm，适配M3/M4规格的常规风扇固定螺丝，中心轮毂直径40mm，叶片最大旋转直径112mm，与外框内壁预留1mm的安全间隙，避免运转过程中扇叶蹭到外框产生异响或部件损坏；扇叶的出风角度做了15度的倾角优化，在标准12V供电工况下可以实现每分钟超过50立方英尺的送风量，能够满足中塔机箱单风扇位的排风需求，也可以多组组合安装在机柜的进风与出风位，形成贯穿式的风道，进一步提升整体散热效率。
