黄铜弯颈式黄油注油嘴结构设计

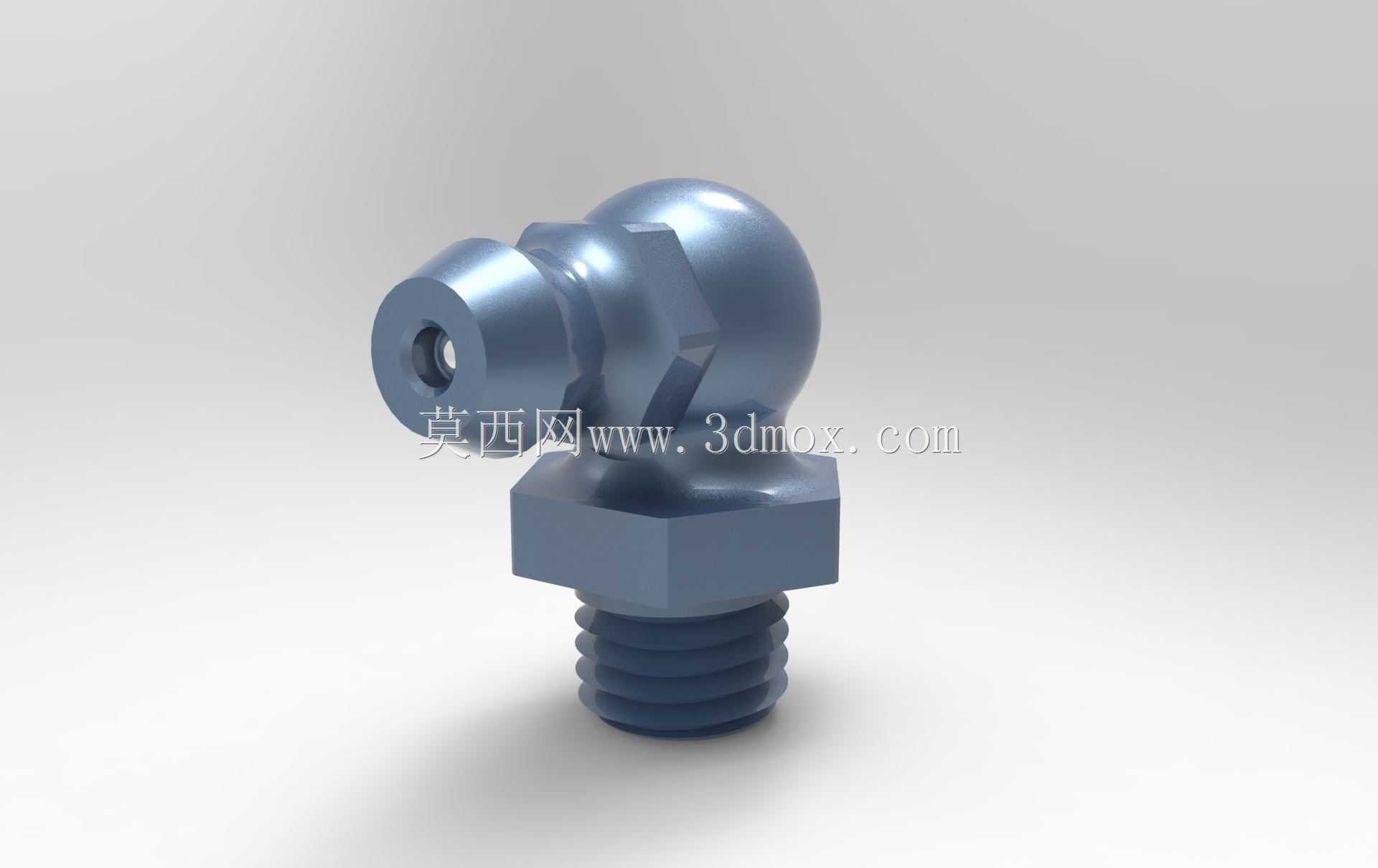

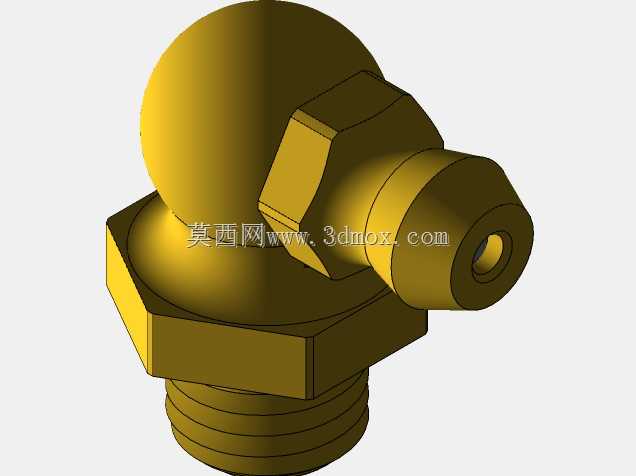

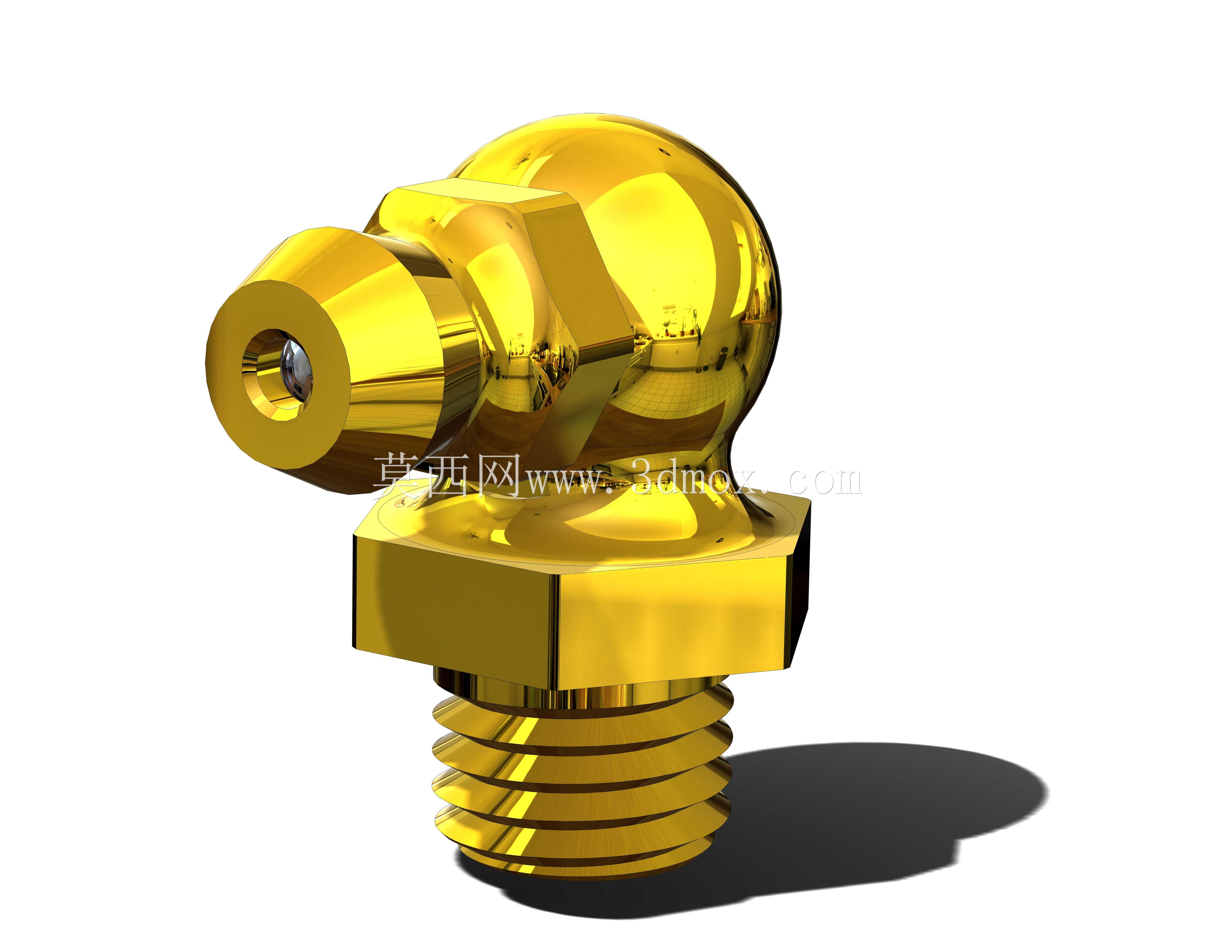

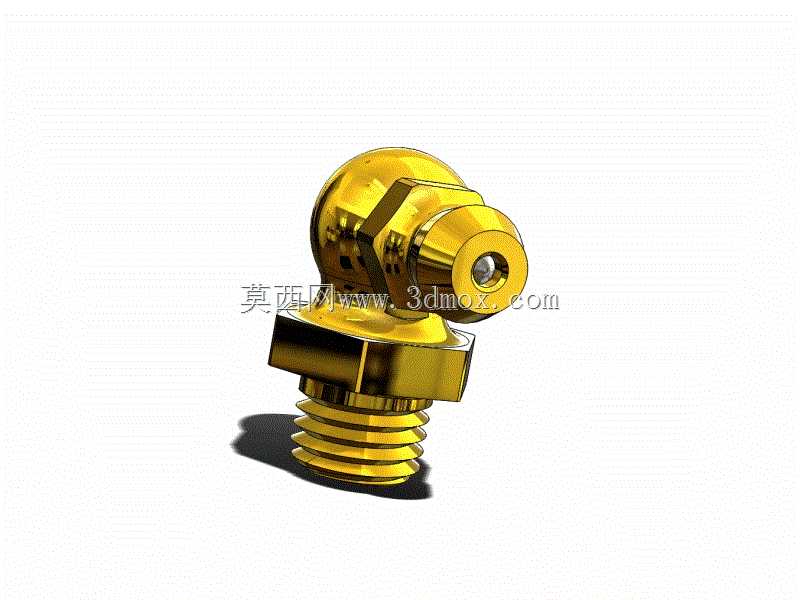

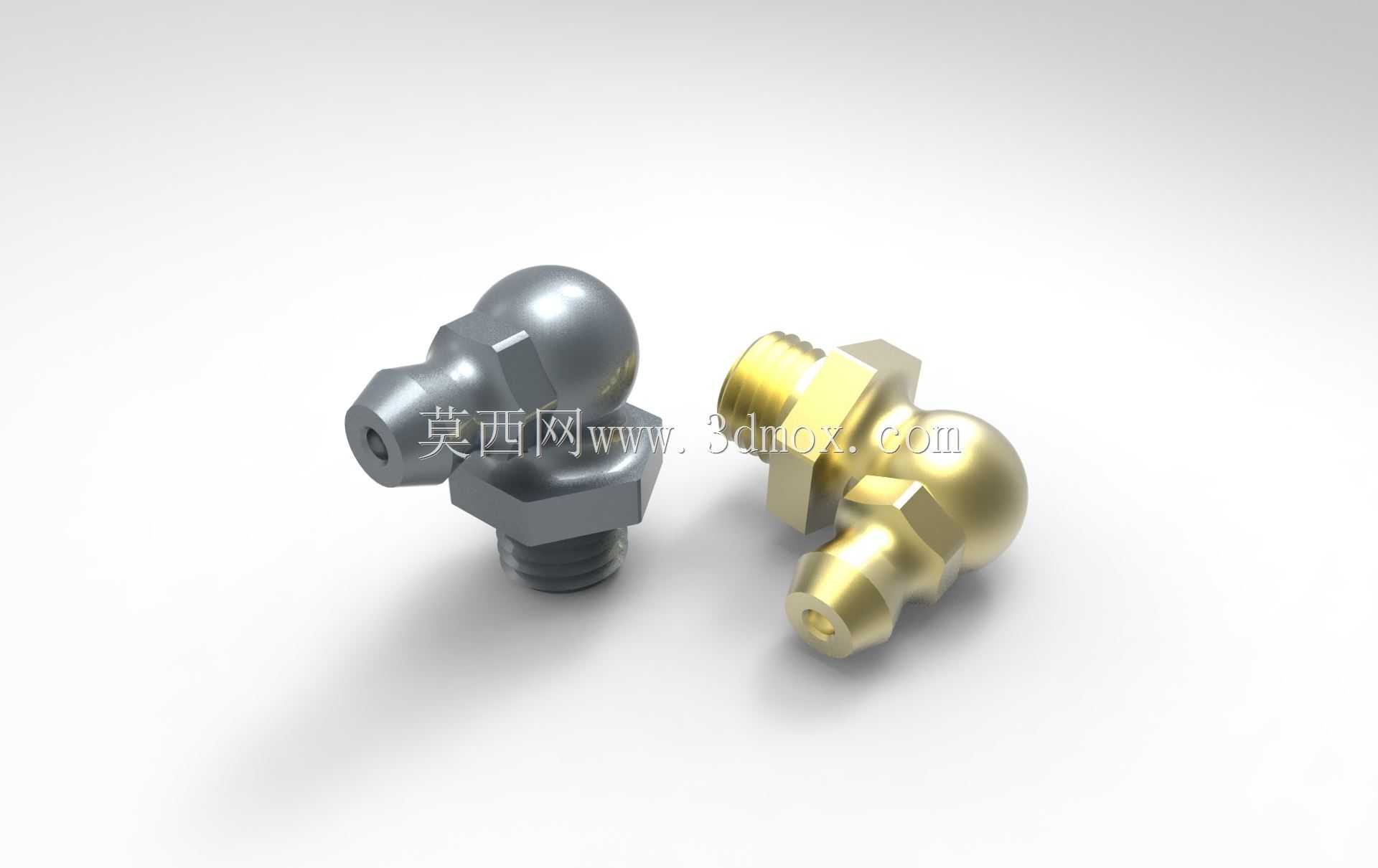

在各类重载传动、回转支承类设备的润滑系统设计中，注油嘴是承担润滑脂注入通路的核心小尺寸五金配件，这类弯颈式黄油嘴常被布置在设备安装空间局促、直式油嘴无法对接注油枪的铰接点位，比如工程机械的动臂铰接销轴端、机床主轴箱的内侧轴承座、农业机械的传动连杆关节处，用来打通轴承内部储脂腔与外部注油工具的连接通路，避免润滑点位因注油通道被结构遮挡无法定期补脂，进而出现销轴干磨、轴承抱死的故障。从结构设计逻辑来看，这款油嘴采用三段式功能分区设计，底部为标准外螺纹连接段，加工时严格遵循通用管螺纹的公差要求，螺纹收尾处预留了六角拧紧工位，对边尺寸匹配常规呆扳手、套筒的作业空间，安装时可直接拧入轴承座、销轴端预制的内螺纹孔内，六角端面与安装面贴合后即可实现密封，无需额外加装密封垫片即可承受中高压注油时的瞬时压力，不会出现润滑脂从螺纹缝隙渗漏的问题。中部的球形腔体是注油通路的转向缓冲结构，弯颈角度设计为45度倾斜，既可以避让安装点位周边的突出结构，也能让注油枪对接时不用完全垂直于安装面，在设备外侧预留15mm左右的操作空间即可完成注油作业，球形腔体内部做了光滑流道过渡，没有直角拐点，注脂时润滑脂可以顺畅通过腔体进入底部螺纹段的中心通孔，不会在腔体内残留旧脂堵塞通路。顶部的注油对接端内置了单向止回钢珠与弹簧结构，常态下钢珠在弹簧推力下封堵注油口，避免设备运行时腔体内部的润滑脂受温升影响反向溢出，同时阻挡外部的粉尘、切削液、泥水从注油口进入轴承内部污染润滑脂；当注油枪枪头卡入对接端的凹槽后，枪头的顶针会推开钢珠，此时注油枪输出的高压润滑脂即可顺利压入轴承内部的润滑间隙，注油完成拔出枪头后，钢珠自动复位封堵通路，整个注油过程无需额外拆装配件。从安装边界来看，这款油嘴拧入安装面后的总突出高度控制在20mm以内，最大外径不超过14mm，周边只要预留出对应扳手的操作空间与注油枪的对接空间即可完成布置，不会和周边的传动件、防护板产生运动干涉，黄铜材质的本体具备较好的抗锈蚀能力与塑形韧性，在设备运行产生振动的工况下也不会出现螺纹断裂、腔体开裂的问题，适配绝大多数中低压集中润滑、手动注油的应用场景，在选型时只要匹配对应安装螺纹的规格、确认弯颈方向可以避让周边结构，即可直接替换同规格的老旧损坏油嘴，不需要对原有安装位做二次加工。
