低成本桌面级四自由度夹持机械臂结构

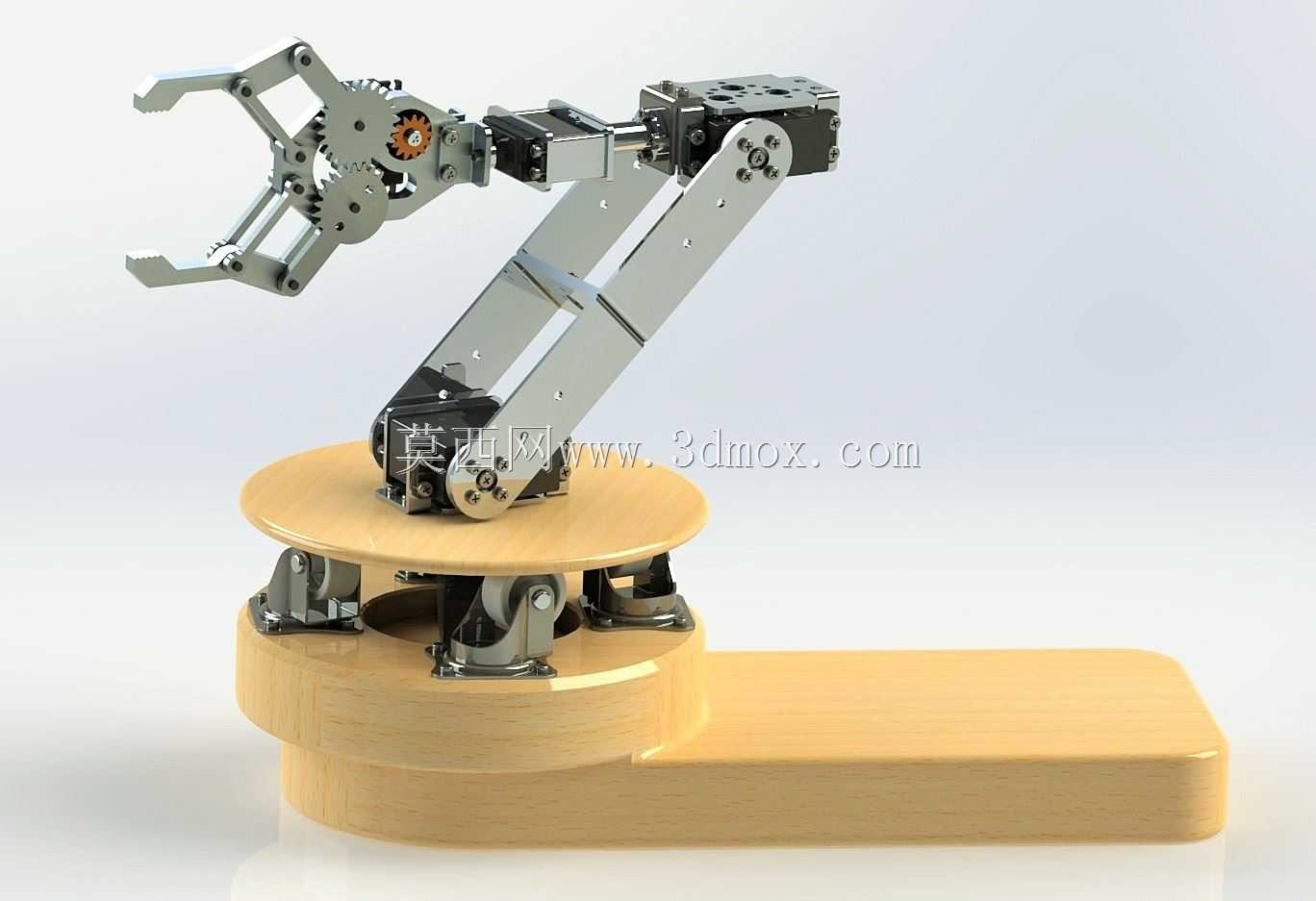

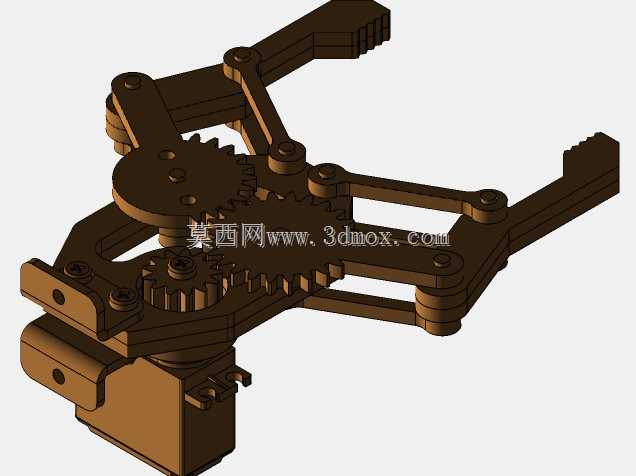

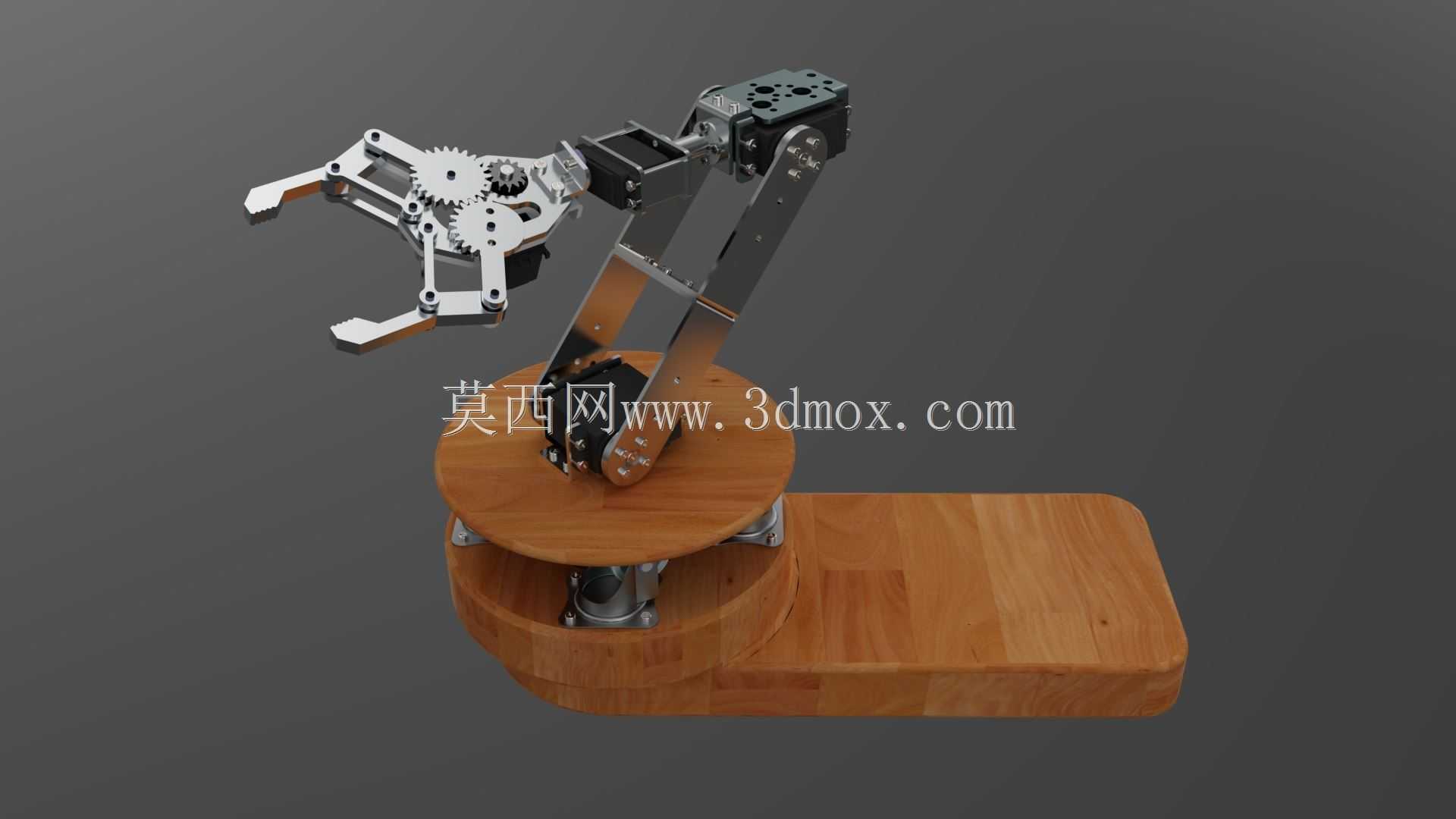

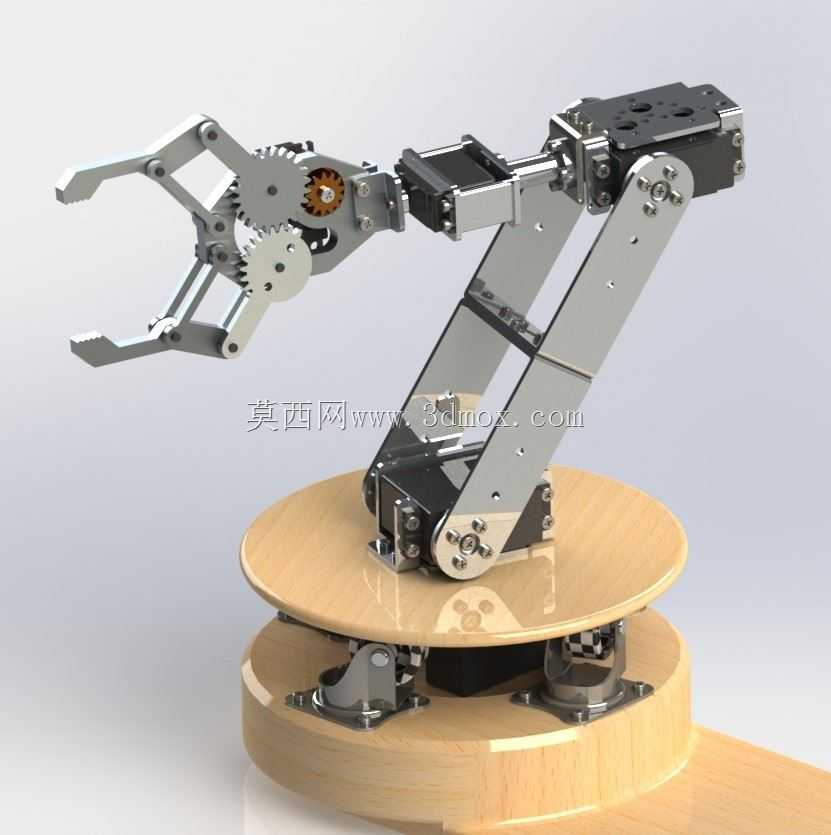

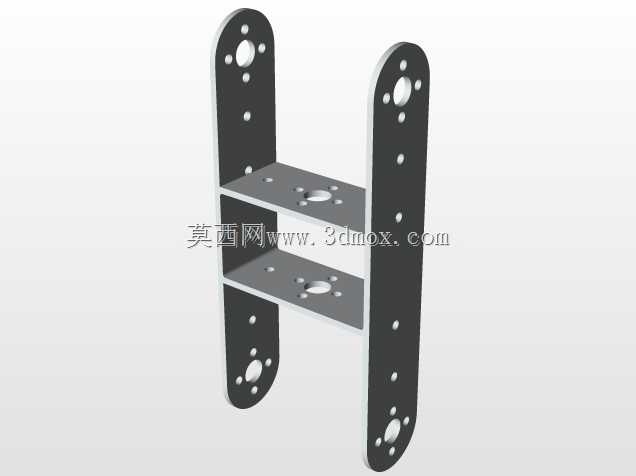

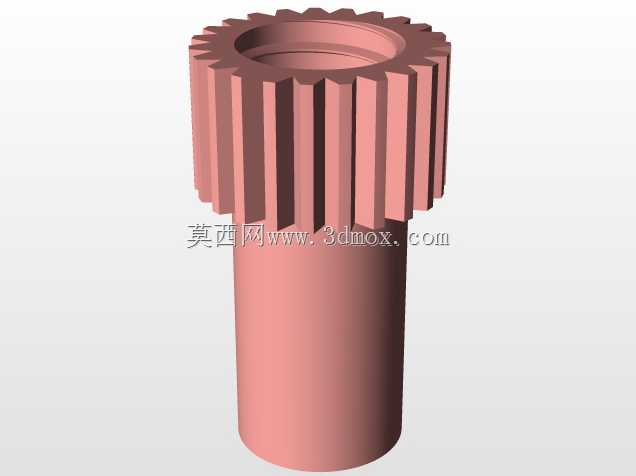

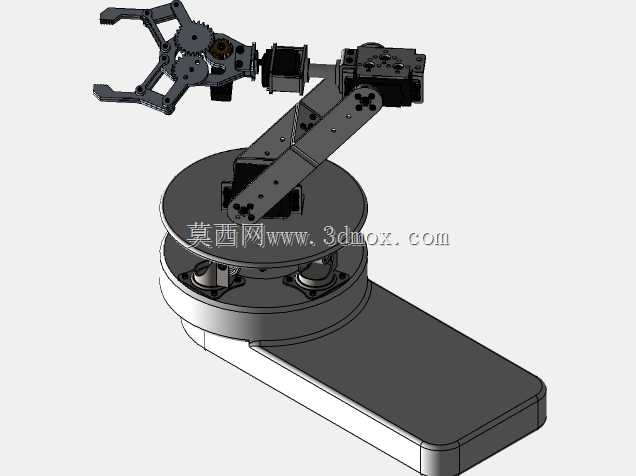

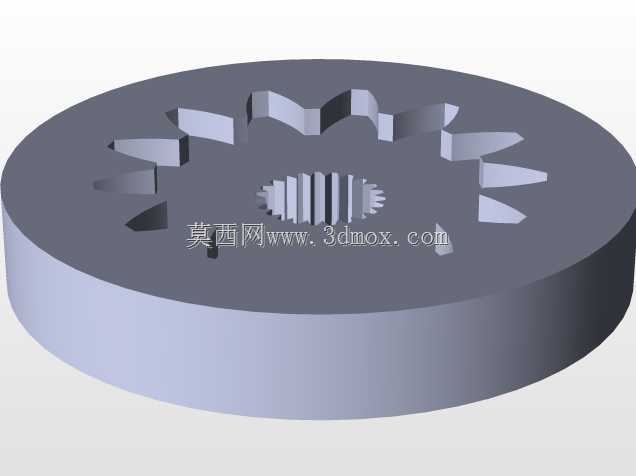

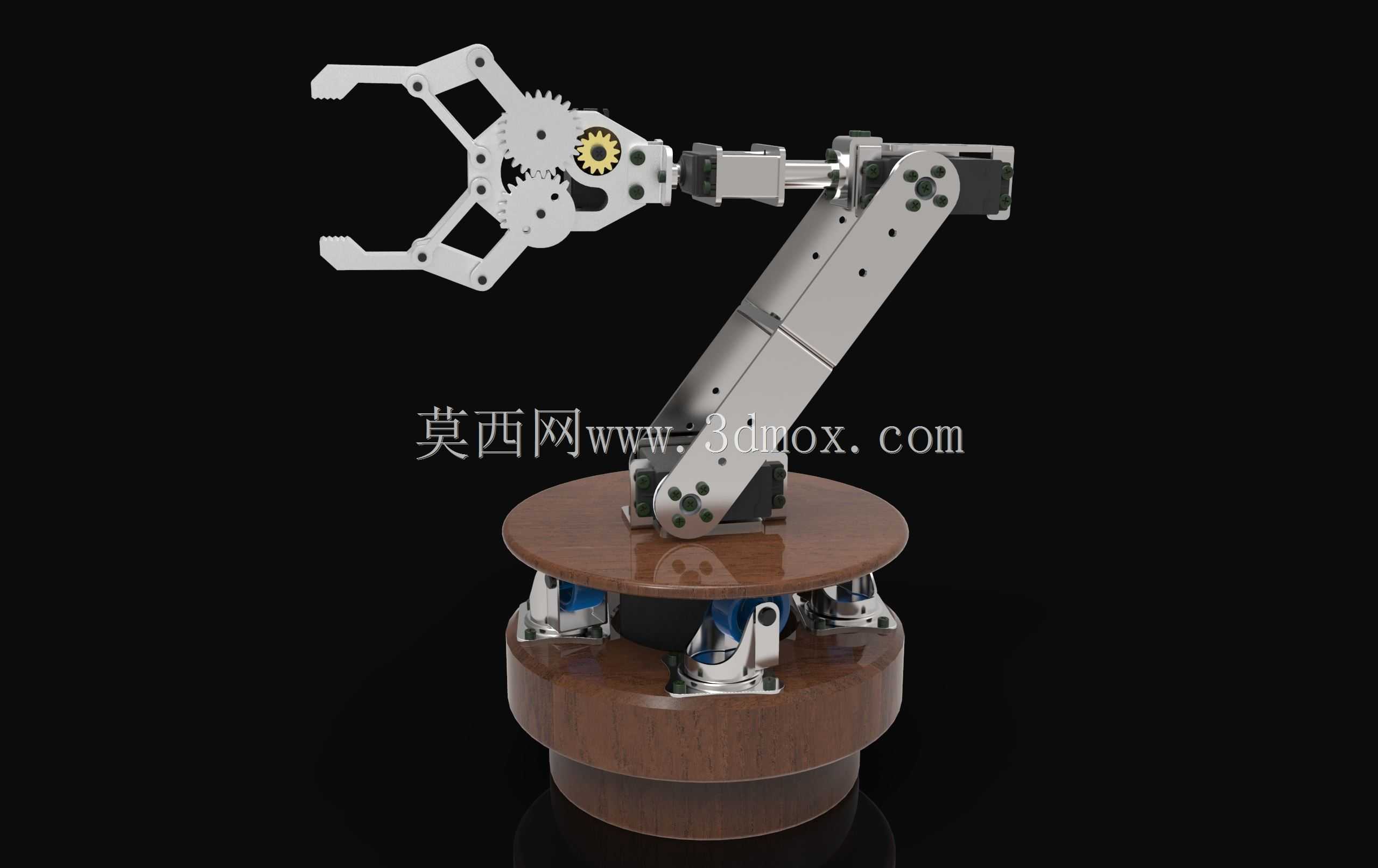

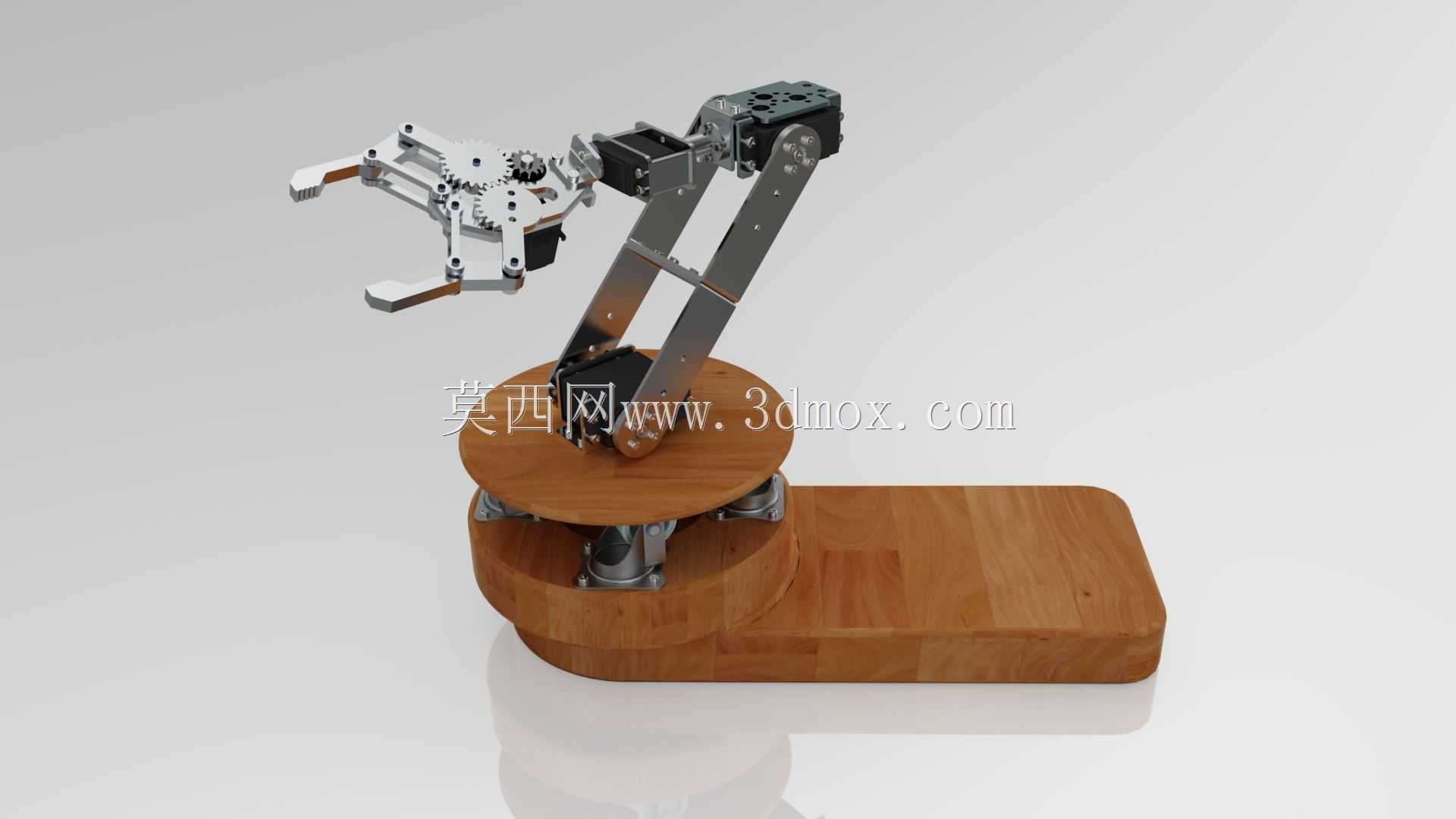

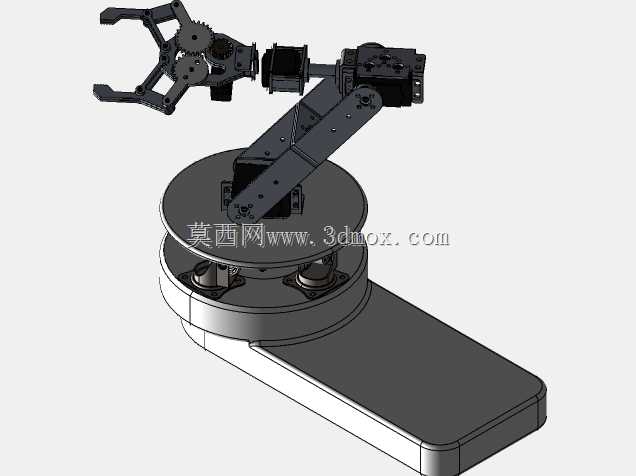

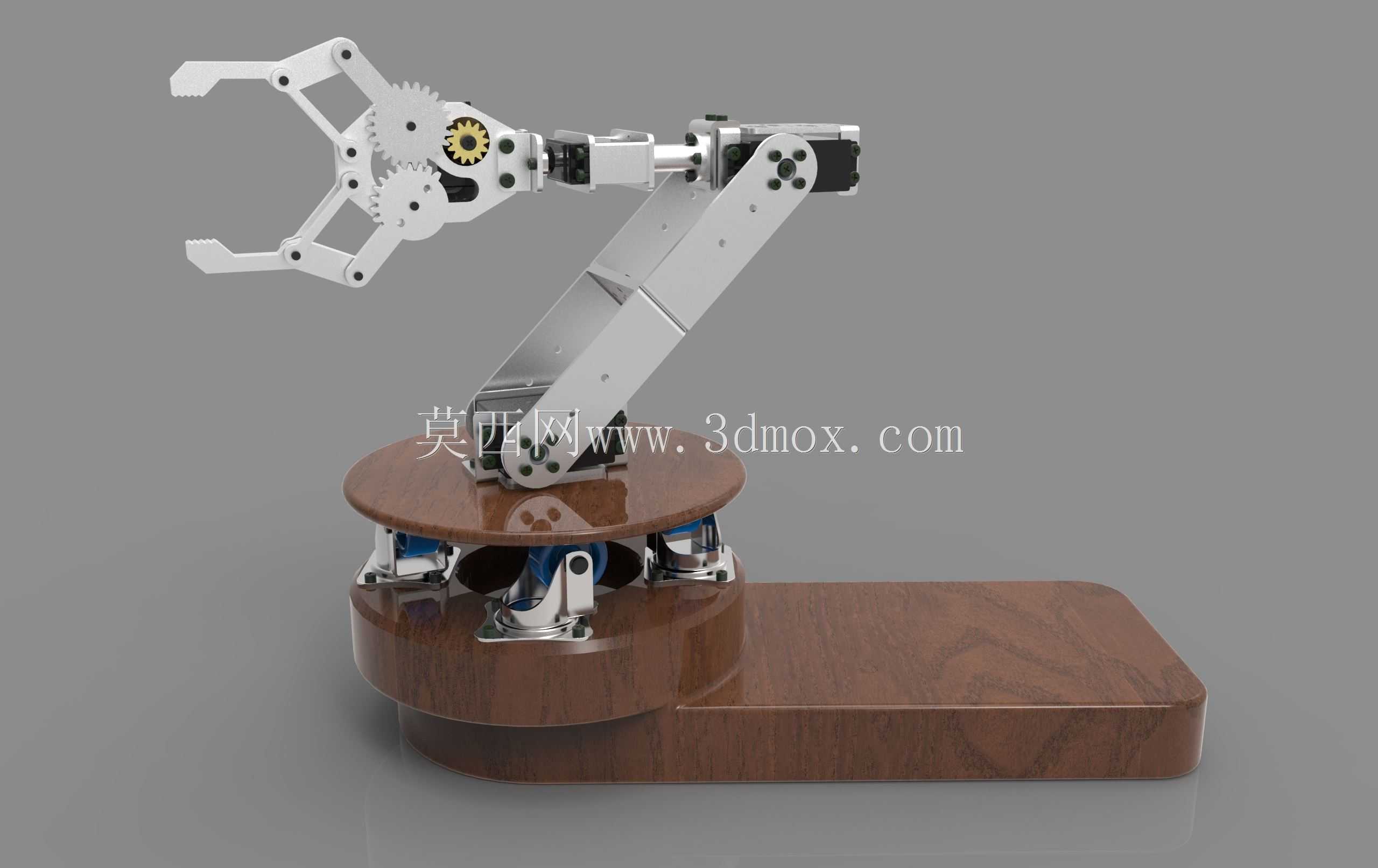

这款四自由度夹持机械臂主要面向小型自动化作业场景设计，可适配桌面级教学演示、轻量物料分拣、实验室样本转运、小型工件上下料等应用场景，能够在有限的桌面空间内完成重复性的抓取、移位、放置动作，替代人工完成简单的往复操作，降低小型作业场景的人力投入成本。从实际用途来看，该机械臂可搭载不同规格的夹爪末端，适配不同形状、材质的小型工件抓取，既可以作为职业院校机械原理、自动化控制课程的实操教学载体，也可以嵌入小型自动化生产线作为末端执行单元，完成重量在负载范围内的物料转运工作，还可用于创客空间的二次开发，拓展视觉识别、路径规划等进阶功能。在功能特性上，该机械臂设置四个独立运动自由度，分别覆盖底座水平回转、大臂俯仰摆动、小臂俯仰摆动、末端夹爪开合与回转动作，各关节通过齿轮传动结构传递动力，传动间隙小，运动响应平顺，末端夹爪采用多齿轮联动的平行夹持结构，夹持过程中夹爪受力均匀，可稳定夹持规则形状的小型工件，不会出现工件偏斜、脱落的问题。底座采用分层式结构设计，下层为固定式安装基座，可通过螺栓固定在工作台面，上层为回转支撑结构，承载整个臂体的重量同时实现360度范围内的水平回转，整体安装边界紧凑，不需要占用过大的安装空间，适配常规桌面的安装尺寸要求。在设计思路上，该机械臂优先考虑低成本易实现的设计方向，整体结构采用模块化拆分设计，各关节部件可独立加工、组装，后期维护更换部件时不需要拆解整个臂体，降低了组装与维护的难度；臂体杆件采用轻量化的金属板材加工，在保证结构强度满足负载要求的前提下，尽可能降低臂体自身重量，减少关节驱动的负载压力，提升运动过程的稳定性；传动结构全部采用外露式齿轮啮合设计，既可以直观展示机械传动的运行原理，也方便日常的润滑维护与故障排查。从安装与尺寸边界来看，该机械臂整体底座占地面积较小，臂体完全伸展后的作业半径可覆盖常规桌面的作业范围，竖直方向的抬升高度可满足小型料盒、工作台面之间的高度差要求，安装时只需要保证底座固定平面水平，预留出臂体回转所需的周边空间即可，不需要额外搭建复杂的安装支架，适配性较强。
