12V直流方形轴流冷却通风扇结构设计

这款4英寸规格的直流轴流冷却通风扇，是面向小空间密闭腔体散热场景开发的通用送风部件，广泛应用于工控机柜内部散热、小型电子设备主动通风、充电桩模块风冷、小型电源适配器热量置换、桌面型工业控制终端散热等场景，能够在有限安装空间内形成稳定的定向空气流，带走设备运行过程中电子元件、功率模块产生的积热，避免设备因工作温度超出阈值出现性能衰减、元器件寿命缩短甚至过热烧毁的问题，是小功率风冷散热方案里应用最广泛的基础送风部件。

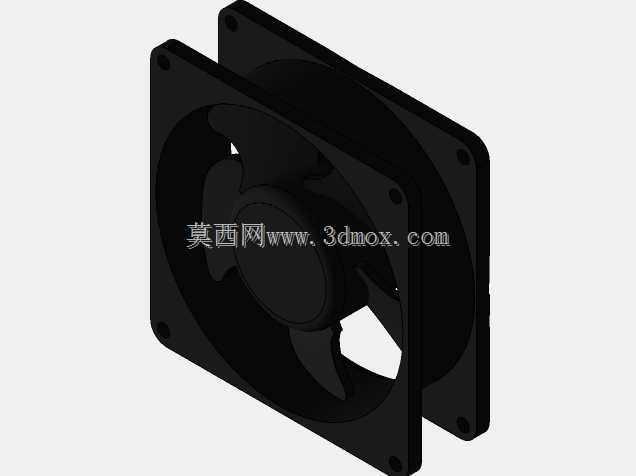

产品采用标准方形外框结构设计，外框四角预留对称的沉头安装孔位，安装边界完全适配行业通用的4英寸轴流风扇安装孔距，安装时无需额外定制转接支架，直接通过螺丝即可将风扇固定在设备的通风面板或者内部安装支架上，外框厚度控制在紧凑尺寸范围内，不会过多占用设备内部的宝贵安装空间，适配各类厚度受限的薄型设备安装需求。扇叶采用大弦长后掠式曲面设计，叶片曲面经过气流优化，在12V直流供电工况下能够以较低的转速实现足够的送风风量，同时有效降低叶片切割空气产生的气动噪音，避免散热风扇运行时产生过大的噪音影响使用体验。

设计过程中充分考虑了部件的装配兼容性，预留了三种不同的组件配置适配方案，可以根据不同的安装场景、风压风量需求选择对应的组件搭配，既可以作为独立的送风单元直接安装使用，也可以搭配防尘网、导风罩、调速模块组成完整的散热组件，适配不同设备的散热功率需求。风扇整体采用一体化注塑成型的外框结构，结构强度充足，长期运行下不会出现框体变形、扇叶擦框的问题，扇叶与外框之间预留均匀的转动间隙，既保证了扇叶转动的安全性，也尽可能缩小了叶尖间隙，减少间隙处的气流回流损失，提升风扇的送风效率。

在实际应用中，这类轴流冷却扇既可以采用吹风式安装，将外部低温空气直接吹向发热元件表面实现强制对流换热，也可以采用抽风式安装，将设备内部的热空气直接抽出到设备外部，形成内部空气的循环流通，用户可以根据设备内部的风道布局灵活选择安装方向，无需对风扇结构做额外修改。
