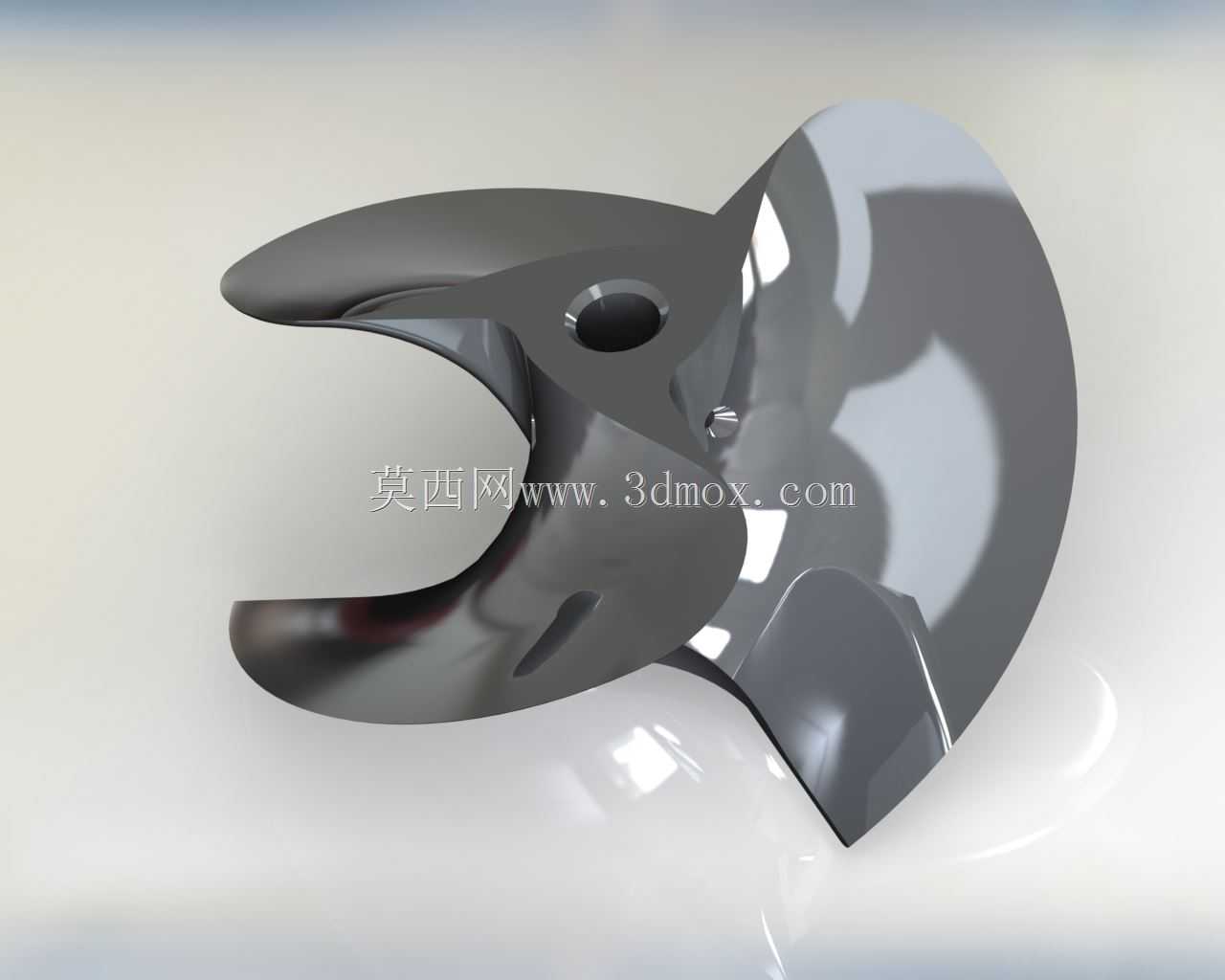

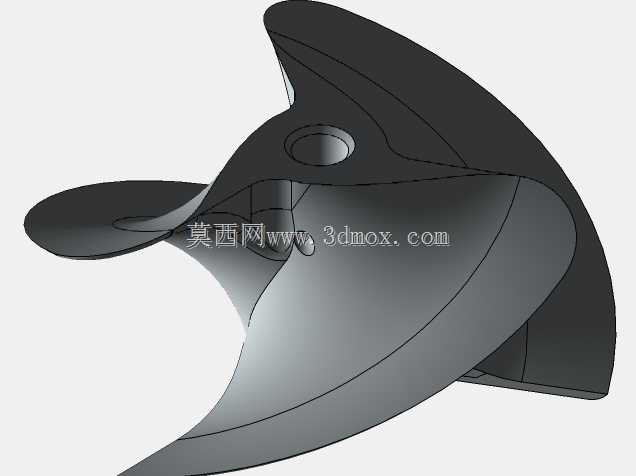

三叶片船用推进螺旋桨结构设计

这款螺旋桨是面向小型内河船舶、作业艇设计的核心推进部件，主要应用场景覆盖短途客运小艇、内河渔业作业船、小型工程作业艇的动力推进系统，安装于船体尾部的动力输出轴端，承担将发动机输出的旋转扭矩转化为船体行进推力的核心作用，是船舶动力系统中直接决定航行效率、航行稳定性的关键功能部件。从功能特性来看，该螺旋桨采用三叶片均衡布局设计，相比两叶桨拥有更平顺的推力输出特性，航行过程中叶片交替切入水体产生的脉动推力更小，能有效降低船体尾部的振动传递，提升驾乘过程的平稳性；相比四叶及以上多叶桨，该结构的水阻损耗更低，在中小功率动力匹配场景下能获得更高的推进效率，兼顾动力输出平顺性与能耗表现，适配15-50马力区间的船用柴油动力或电动推进系统。在设计思路层面，这款螺旋桨的叶片曲面采用变螺距流体力学构型，从叶根位置到叶梢位置的螺距呈渐变过渡，叶根区域螺距偏小，适配靠近桨毂位置水流流速偏低的流场特性，降低叶根位置的水流分离损失；叶梢区域螺距适度增大，充分利用桨叶外缘的线速度优势提升推力转化效率，同时叶片边缘做了圆弧过渡修型，能有效削弱叶梢位置的涡流空化效应，降低螺旋桨运转过程中的空泡剥蚀风险，延长部件的水下使用寿命。桨叶表面采用连续顺滑的高光曲面设计，无明显的折角与凸起结构，能减少水流在桨叶表面的附面层阻力，提升整体水动力效率。从安装边界与尺寸适配来看，该螺旋桨中心设置标准锥度安装孔，适配行业通用的花键输出轴结构，安装孔周边做了加厚凸台设计，强化桨毂位置的结构强度，能承受动力输出过程中的交变扭矩冲击，避免长期运转出现桨毂开裂的问题；桨叶整体的回转直径适配小型船舶的尾部吃水深度，安装后叶梢与船体外壳、尾舵之间预留足够的安全间隙，避免运转过程中出现剐蹭船体的问题，同时桨毂端面设置标准锁紧螺纹位，可配合常规锁紧螺母完成轴向固定，安装流程与现有船用螺旋桨的装拆工艺完全兼容，无需额外定制专用安装配件。整体结构做了均衡的重量优化，桨叶厚度从叶根到叶梢逐步减薄，在保证结构强度满足推力负载要求的前提下，尽可能降低旋转部件的整体重量，减少动力输出过程中的转动惯量，提升动力响应速度，让船舶的加减速操控更加跟手。
