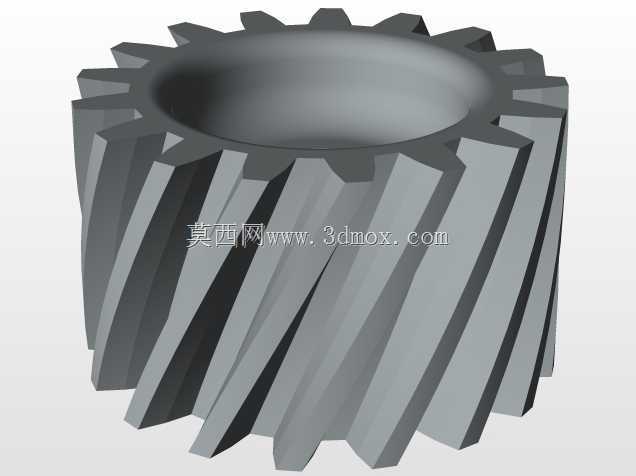

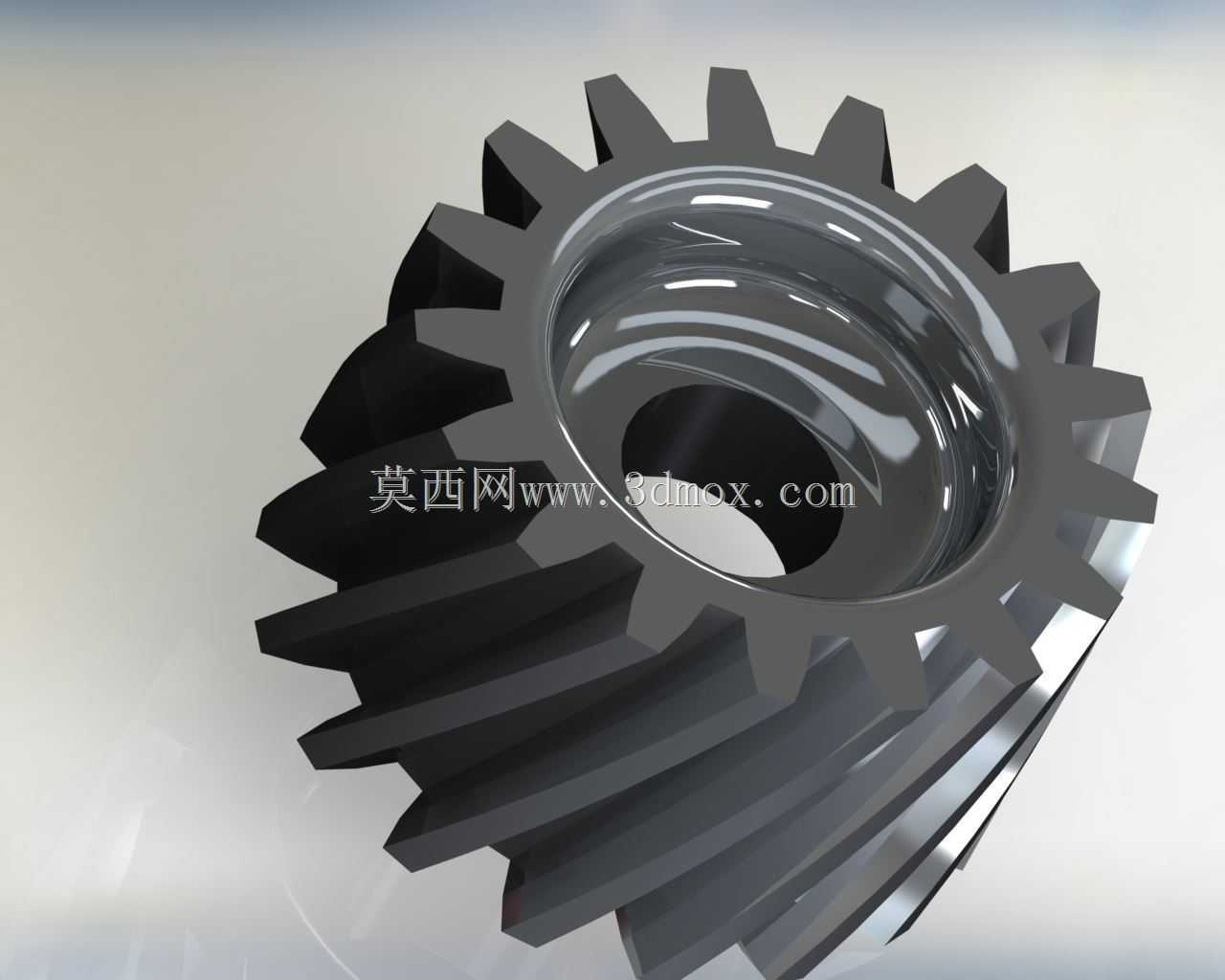

在各类需要平稳动力传递的机械传动场景中,斜齿轮的应用覆盖了从通用输送设备、中小型机床主轴箱到轻工包装机械、农用动力传输单元的多个环节,相比直齿圆柱齿轮,斜齿的啮合过程是渐进式的,轮齿从齿端局部接触逐步过渡到全齿宽啮合,再逐步脱离啮合,不会出现直齿轮传动时整齿突然啮入啮出带来的冲击、振动与噪音,尤其适合中高速、重载且对传动平稳性有一定要求的工况。这款单斜齿轮的建模过程,首先从传动参数匹配入手,先确定法向模数、端面模数与螺旋角的对应关系,螺旋角的选取兼顾了轴向力控制与啮合重合度提升的平衡,避免螺旋角过大导致支撑轴承承受过高轴向载荷,也不会因螺旋角过小损失斜齿传动的平稳性优势。齿形部分采用渐开线齿廓生成逻辑,
先在法向平面完成标准渐开线齿形的绘制,再通过螺旋线引导扫掠生成完整轮齿,齿向方向的螺旋线导程与设定的螺旋角、分度圆直径严格匹配,保证每一个轮齿的齿向误差控制在建模公差允许范围内,齿顶圆、齿根圆的过渡圆角按照常规机械加工的工艺要求设置,避免齿根应力集中导致的轮齿断裂风险。从安装边界来看,齿轮中心的通孔为轴安装孔,孔的尺寸与配合轴径采用基孔制过渡配合的公差带设计,孔壁预留了键槽的安装空间,可通过普通平键实现齿轮与传动轴的周向固定,传递额定扭矩;齿轮的轮毂厚度经过强度校核,既保证足够的支撑刚度,避免轴孔配合处出现应力变形,也不会过度增加整体转动惯量,影响传动系统的动态响应。齿宽的设计结合了额定传递扭矩的需求,
足够的齿宽可以提升轮齿的接触强度与弯曲强度,降低单位齿面的接触压力,延长齿轮的使用寿命,同时齿宽两端做了微小的倒角处理,既方便装配时的导入,也避免安装过程中齿端磕碰产生毛刺影响啮合精度。实际应用中,这类斜齿轮通常配对使用,组成平行轴斜齿轮传动副,安装时需要保证两轴的平行度公差在允许范围内,否则会出现轮齿偏载,加剧局部齿面磨损;啮合侧隙的调整需要结合工作温度、润滑条件综合确定,既要保证高温工况下轮齿受热膨胀不会出现卡滞,也要避免侧隙过大导致传动回程误差超差,影响传动精度。建模过程中对轮齿的啮合干涉做了逐齿校验,在标准中心距安装条件下,配对齿轮的轮齿在啮合全程不会出现齿顶与齿根的干涉,齿面接触迹线沿齿宽方向均匀分布,
符合斜齿轮传动的理想接触状态。齿轮的辐板部分采用实心式结构,适配中小尺寸齿轮的强度需求,相比辐板式结构加工工艺更简单,整体刚性更好,适合转速波动不大、载荷平稳的传动场景。从功能特性上看,这款斜齿轮除了具备平稳传动的优势,其重合度大于同参数直齿轮,意味着同时参与啮合的轮齿对数更多,每对轮齿分担的载荷更小,整体承载能力比同模数、同齿数、同齿宽的直齿轮高出15%-20%左右,能够在不增大传动机构径向尺寸的前提下提升传动系统的负载能力。在润滑设计层面,齿面的粗糙度按照常规齿轮加工的精度要求设置,适合采用油浴润滑或者飞溅润滑的方式,齿轮线速度不超过12m/s的工况下,润滑油可以顺利进入啮合齿面之间,形成稳定的油膜,减少齿面磨损,降低传动过程中的能量损耗。需要注意的是,由于斜齿轮啮合过程中会产生轴向分力,安装这类齿轮的传动轴两端需要配置能够承受轴向载荷的轴承,比如角接触球轴承或者圆锥滚子轴承,来平衡轴向力,避免轴系出现轴向窜动,影响齿轮的正常啮合。建模时对齿轮的所有过渡圆角、倒角都做了符合工程实际的处理,没有出现尖锐棱角,既符合机械加工的工艺性要求,也避免热处理过程中尖锐位置出现应力集中导致的裂纹缺陷。
