竞技改装款牵引车轮带轮胎总成

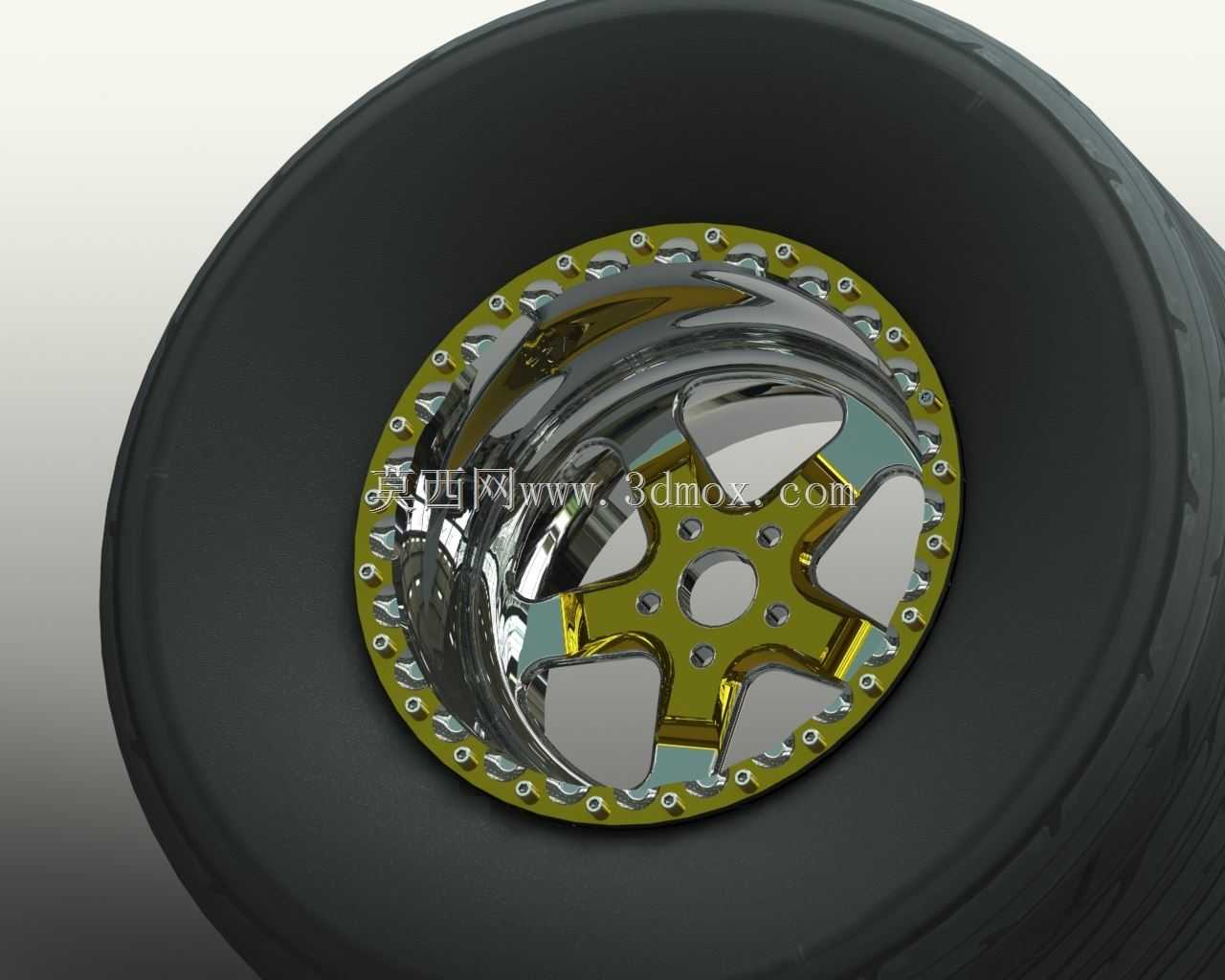

这套牵引轮与轮胎总成，主要面向场地竞技类特种牵引车辆、改装越野牵引设备的行走系统配套使用，在场地拖拽赛事、短距离重载牵引作业场景中，能够承担大扭矩输出下的抓地需求与轮组强度要求。从结构设计来看，轮辋采用多螺栓锁止的分体式压圈结构，区别于民用乘用车的整体式轮辋，这种设计能够在轮胎低胎压运行时，避免胎圈与轮辋发生相对位移脱开，适配竞技场景下频繁急加速、急制动、大角度转向带来的轮胎侧向形变需求。轮毂辐条采用非对称五辐切削造型，在辐条背面预留了刹车系统的避让空间，能够兼容大尺寸多活塞竞技卡钳的安装，不会出现辐条与卡钳干涉的问题，轮辐与轮辋连接位置做了圆弧过渡加厚处理，抵消大扭矩传递时的应力集中，避免轮辐根部出现疲劳断裂。轮辋安装面的螺栓孔采用节圆直径标准化设计，匹配主流竞技牵引车辆的轮毂轴承座安装边界，中心定位孔做了台阶式公差配合设计，安装时能够实现轮组与半轴的同轴度定位，减少高速运转时的轮组跳动量。轮胎部分采用宽断面无纹热熔配方胎面设计，胎侧做了加厚补强处理，在牵引作业承受大纵向载荷时，胎侧形变量控制在合理区间，避免胎侧过度弯折出现脱层。设计过程中优先考虑了轮组的载荷传递路径，从半轴螺栓传入的扭矩，通过轮毂安装面均匀分散到五根辐条，再传递到轮辋压圈，最终作用到轮胎与地面的接触面上，整个传力路径没有出现截面突变的位置，每个受力拐角都做了应力释放的圆角处理。轮辋外侧的固定螺栓采用等距圆周排布，每个螺栓的预紧力要求一致，保证压圈对胎圈的压力均匀，避免局部压力过大损坏胎圈，或是压力不足出现漏气。从安装边界来看，轮组的偏距经过针对性匹配，安装后轮距相比原厂轮组有小幅加宽，提升车辆牵引时的侧向稳定性，转向时轮胎与轮拱、悬挂摆臂的间隙预留充足，即使在最大转向角、悬架最大压缩行程下也不会出现运动干涉。胎面的接地形状经过优化，在车辆全油门起步牵引重载时，接地面积能够保持均匀的压力分布，避免局部胎面过度磨损，同时提升纵向抓地力，减少起步打滑的概率。
