多工位高压气瓶连续充装架体设备

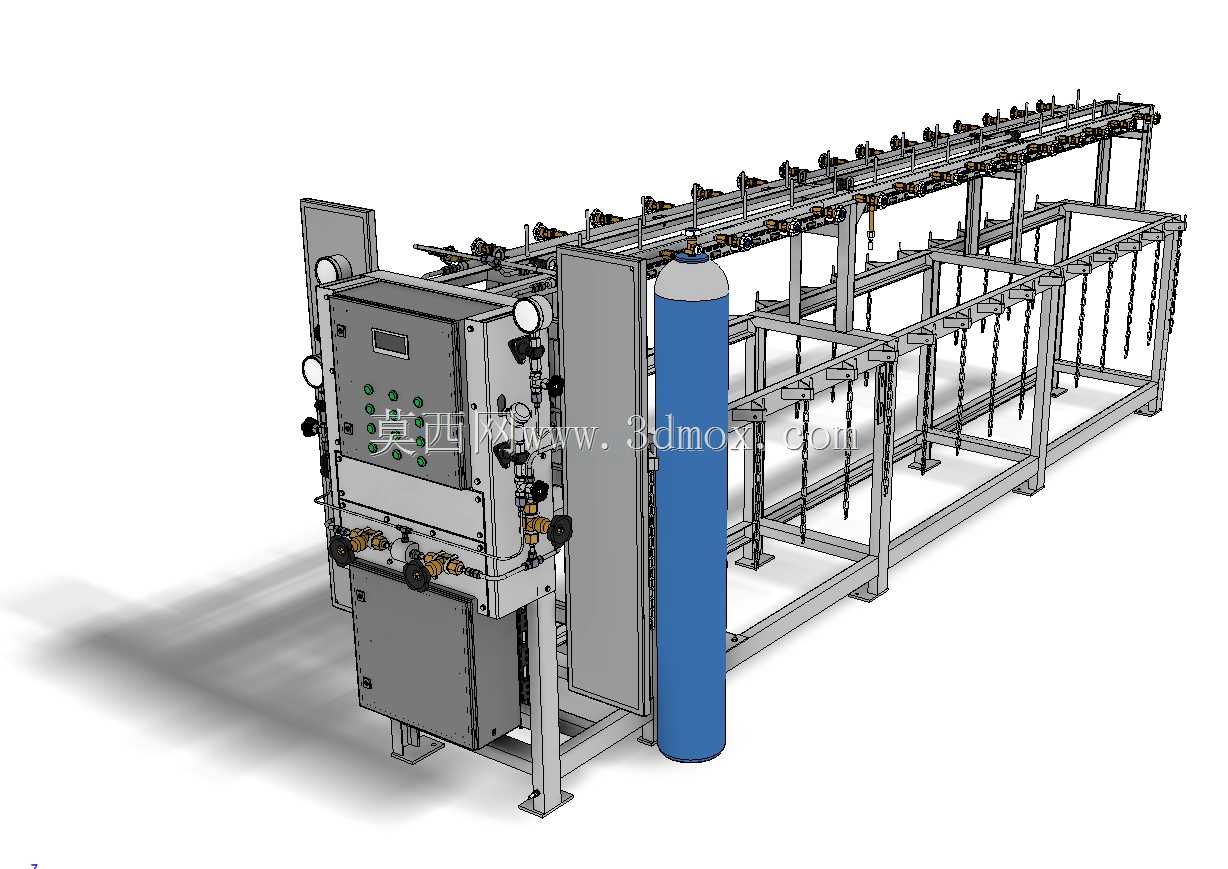

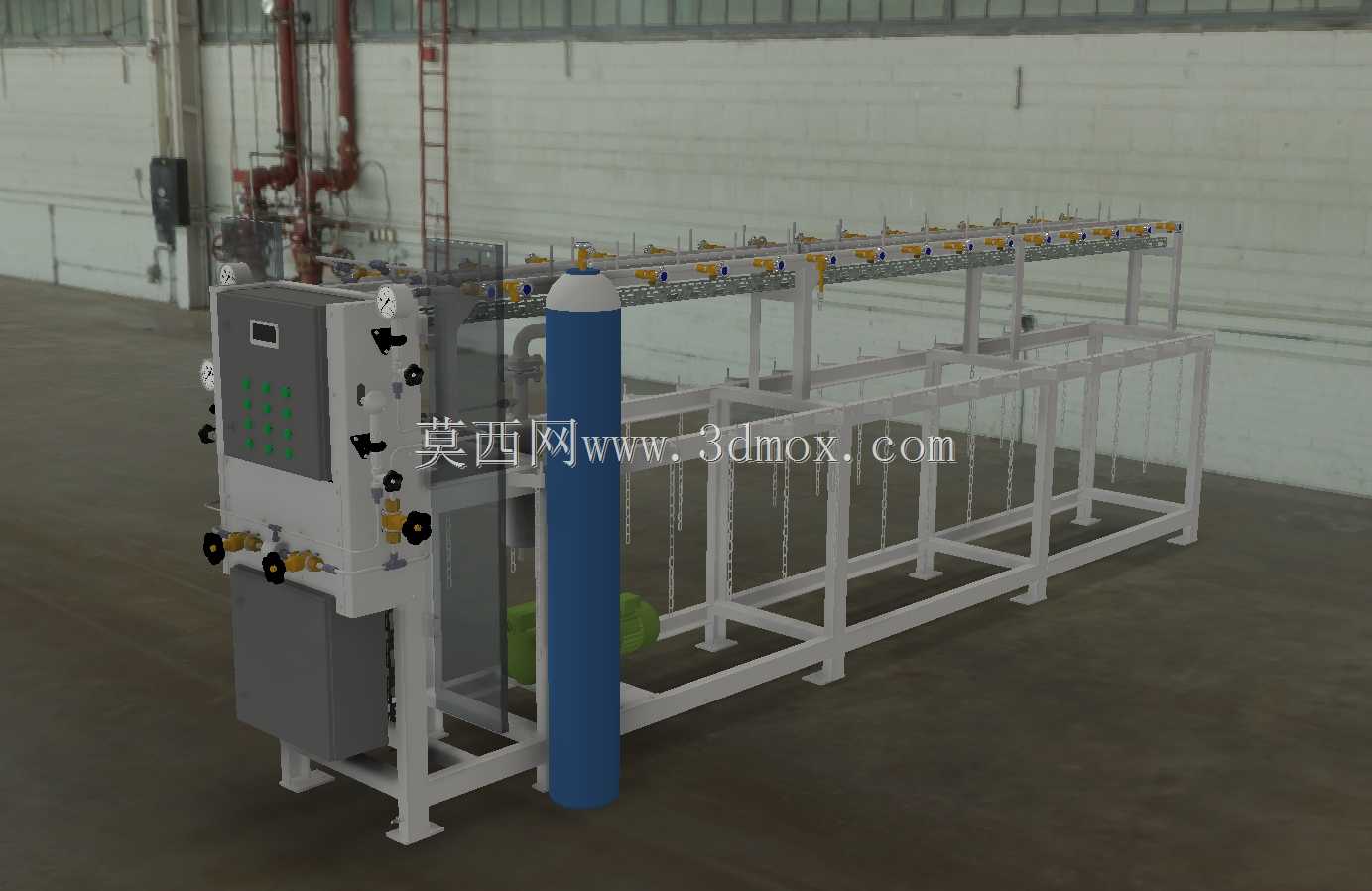

该套设备主要面向工业气体生产充装站点、特种气体制备车间、医用气体分装厂区等场景使用，核心作用是完成净化处理后的高压氧气、氮气等工业常用气体的钢瓶批量充装作业，替代传统单瓶零散充装的低效模式，适配常规规格的工业高压钢瓶排布需求，可同时完成多组钢瓶的对接、充气、压力检测全流程操作，大幅提升厂区气体充装环节的作业效率与操作安全性。设备整体采用长条形排布的框架式结构设计，主体支撑框架采用标准工业型材拼接焊接成型，架体沿长度方向均匀设置多组钢瓶定位工位，每个工位配套独立的气瓶固定链条、充装接口对接组件与支路控制阀，可根据待充装钢瓶的数量灵活开启对应工位的气路，适配不同批次的充装作业需求，避免无效气路的气源损耗。架体一端集成设置防爆型控制柜体，柜体面板上排布有总压力显示表、支路压力监测表、总控阀门、紧急切断按钮与状态显示组件，所有气路控制元件均集中布置在柜体区域，方便操作人员统一监控充装压力、调整进气流量，出现异常工况时可第一时间切断总气路，保障作业安全。控制柜体旁预留有单瓶待检位，可用于充装前的钢瓶气密性抽检、充装后的成品压力核验，无需额外配置单独的检测工位。设计过程中充分考虑工业充装场景的操作习惯，所有充装接口的高度均匹配常规钢瓶的阀门口高度，操作人员无需过度弯腰或抬手即可完成接口对接操作；工位间的间距经过反复校核，既保证钢瓶上下架时不会出现相邻磕碰，也尽可能压缩架体总长度，减少设备在车间内的占地空间。架体底部设置带安装孔的固定脚座，可通过膨胀螺栓直接固定在硬化的车间地面上，能够承受高压气路作业时的轻微振动，避免长期使用出现架体偏移；气路主管沿架体顶部横梁排布，支路管线沿框架立柱走线至对应工位，所有管线转角处均采用圆弧过渡处理，减少高压气体流动时的管路冲蚀，延长气路组件的使用寿命。整套设备兼顾操作便捷性、作业安全性与空间利用率，可直接对接厂区的高压气源总管，快速搭建标准化的批量气瓶充装作业线，适配中小规模气体生产站点的日常充装需求，也可作为大型气体厂区的补充充装单元使用。
