双风机顶置式工业冷水机组结构设计

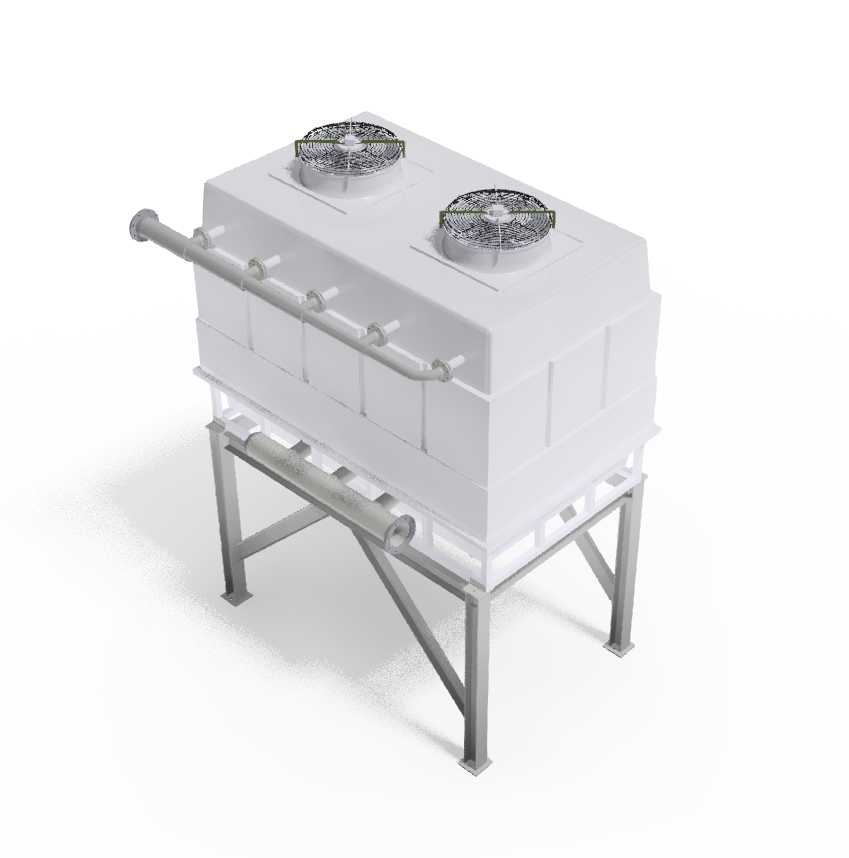

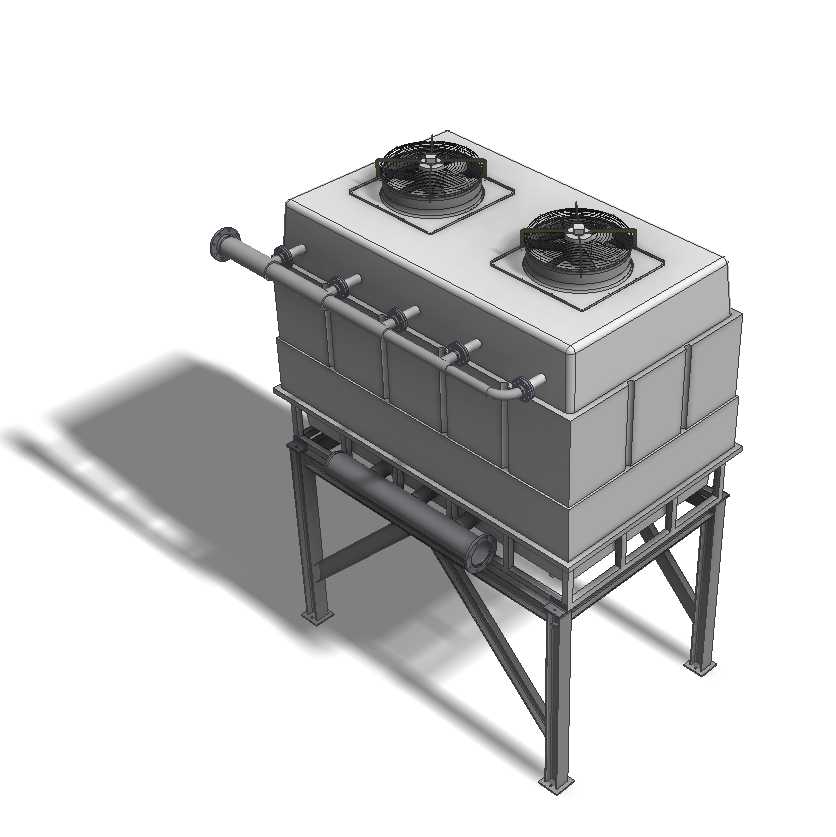

这款双风机顶置式冷水机组，主要面向工业生产过程中的工艺冷却场景设计，可广泛应用于注塑成型、化工反应、电子元器件制造、食品加工等需要持续稳定低温冷源的生产环节，核心作用是通过冷媒循环带走生产设备或工艺介质产生的多余热量，将被控对象的温度维持在工艺要求的恒定区间，避免因温度过高导致产品良率下降、设备部件老化加速等问题。从结构设计来看，机组采用箱式集成化布局，顶部并排布置两台大直径轴流风机，风机直接对应内部换热翅片组的排风区域，能够在设备运行时快速将换热过程中产生的热空气强制排出，相比单风机结构，双风机的排风覆盖面积更大，换热风场分布更均匀，可有效降低单风机高负荷运转带来的噪音与振动问题，同时在单风机临时维护时，另一台风机仍可维持基础换热能力，减少生产中断风险。机组主体的箱体采用分段式钣金拼接结构，侧面预留多组管路接口，可根据现场安装需求灵活对接进水、回水以及冷媒循环管路，箱体底部设计有一体式型钢焊接支架，支架采用斜撑加固结构，能够承载整机满液运行时的全部重量，支架支脚预留地脚安装孔，可直接通过膨胀螺栓固定在混凝土基础或钢制平台上，安装时需要预留顶部不低于1.2米的排风检修空间，侧面预留不小于0.8米的管路操作与维护空间，避免周边遮挡影响排风效率。在功能设计上，机组内部整合了换热盘管、冷媒分配管路、集水腔室等核心部件，外部管路采用侧进侧出的排布方式，既减少了管路弯折带来的流阻损失，也方便现场管路的对接与保温施工，整体外形方正规整，没有外凸的易损部件，适合在厂房内集中布置或户外配套遮阳设施安装，能够适配不同规模的工业冷却系统搭建需求，在设计过程中充分考虑了日常维护的便利性，风机、管路接口等易维护部件均布置在人员可直接操作的高度，无需拆解主体箱体即可完成常规的检修与部件更换作业。
