槽轮间歇传动机构精密结构设计

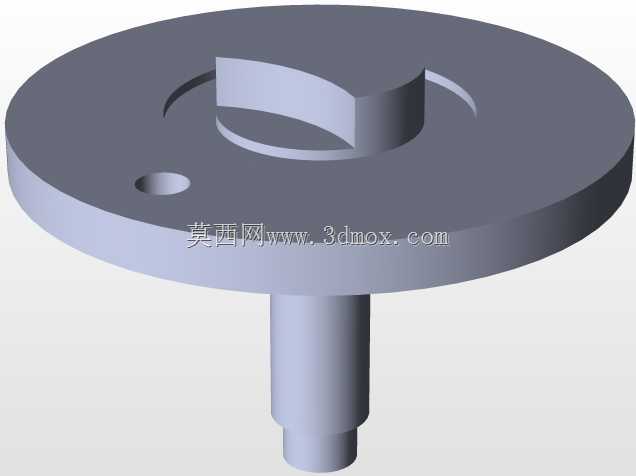

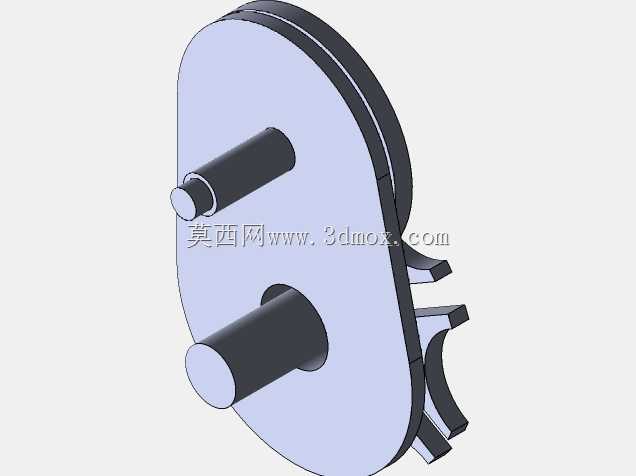

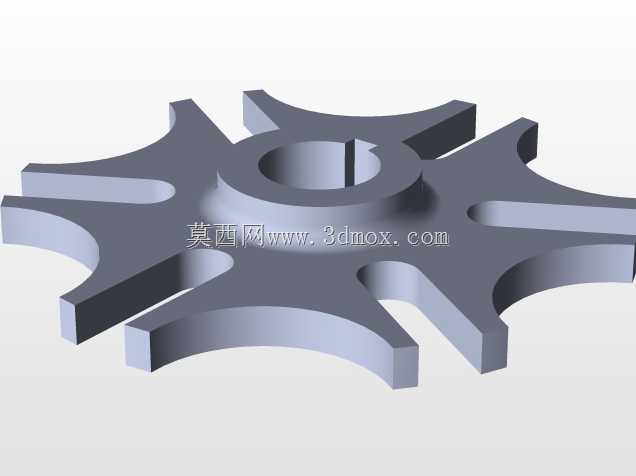

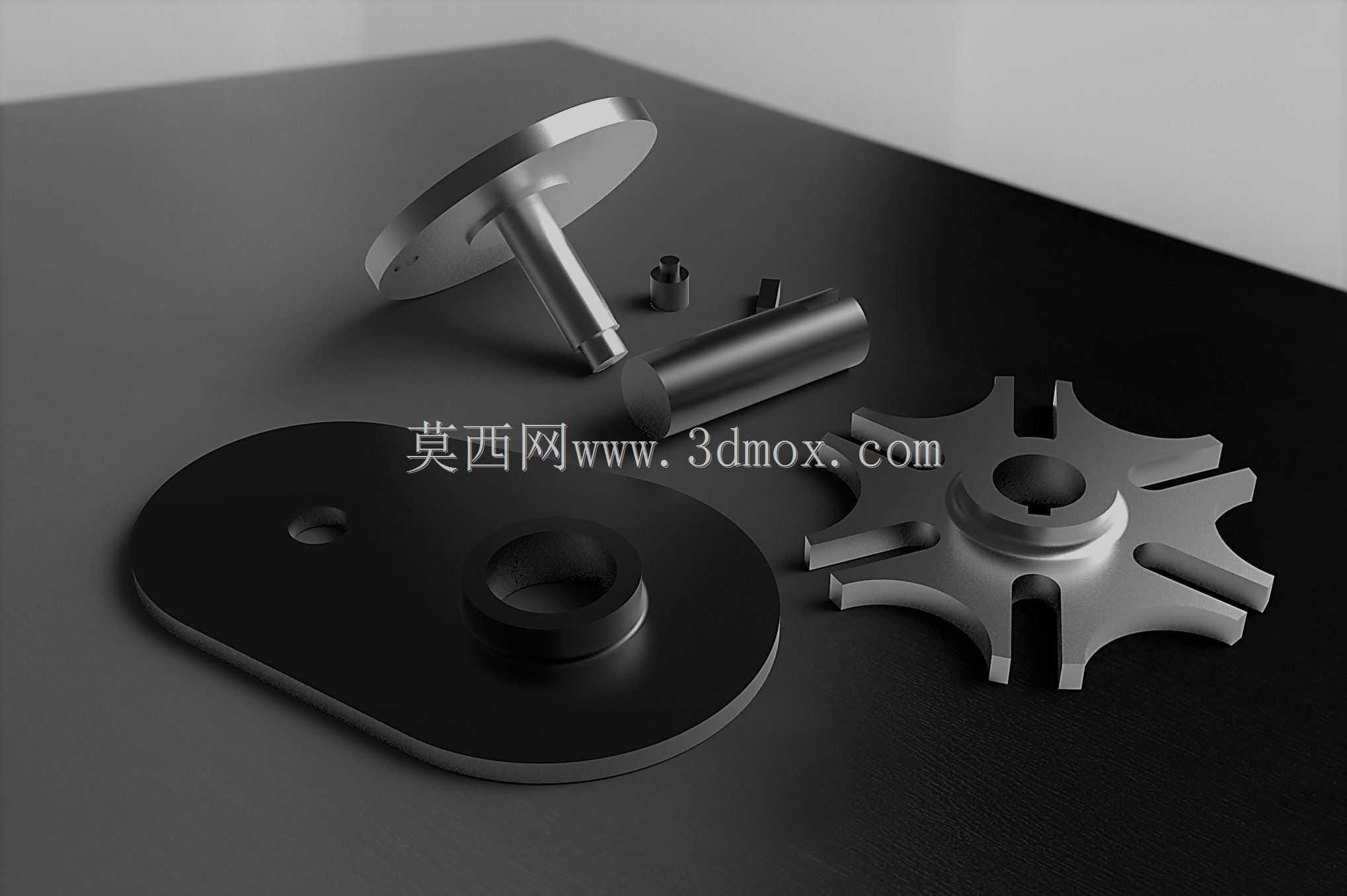

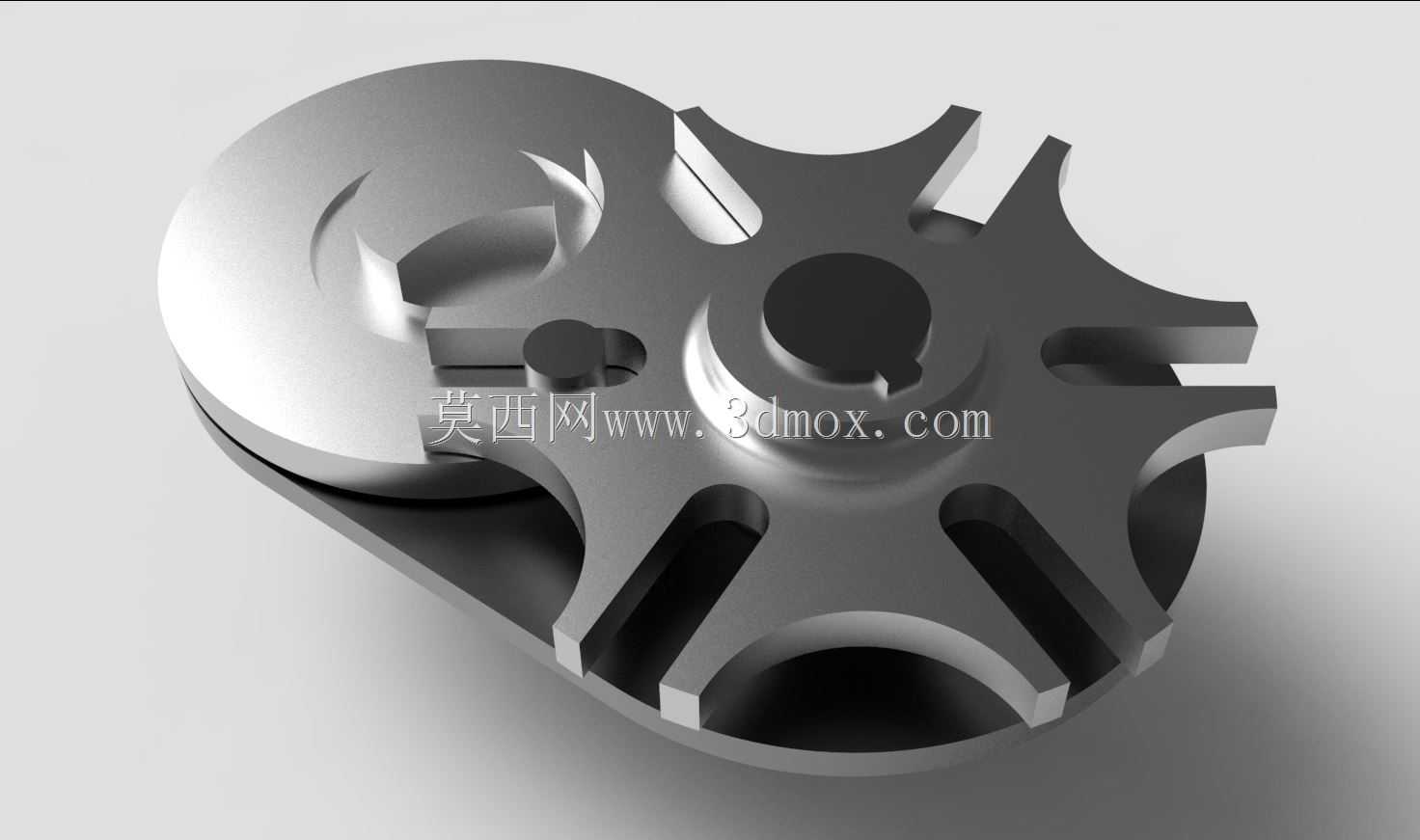

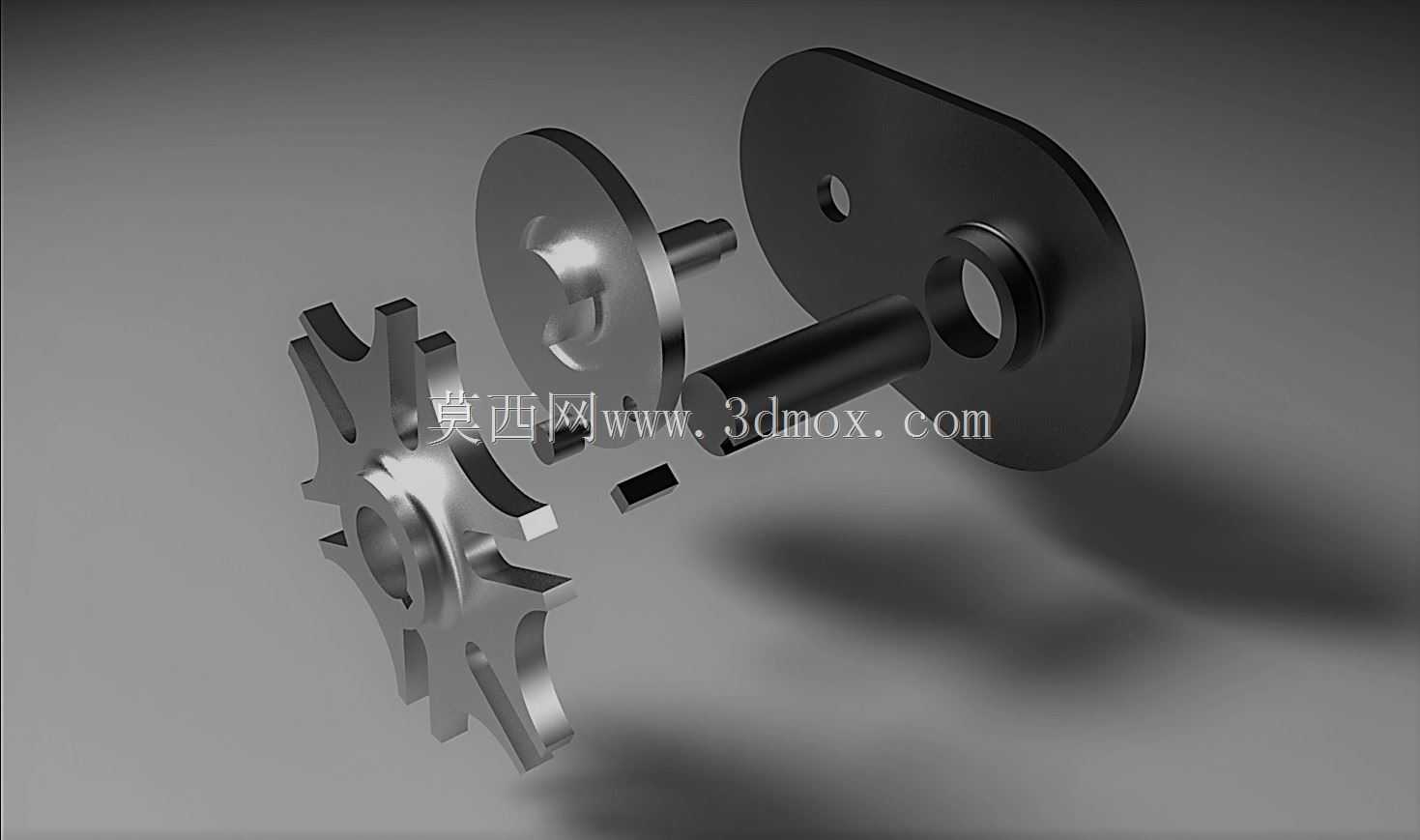

槽轮机构是机械传动领域中实现间歇回转运动的经典核心构件，常被应用在多工位自动化转台、轻工包装设备送料工位、电影放映机胶片走片机构、机床自动换刀转位机构等需要周期性间歇动作的工业场景中，能够将驱动端的连续匀速旋转运动，精准转化为从动端的步进式间歇回转，满足生产流程中工位切换、定距送料、周期动作停顿的工艺需求，相比其他间歇传动结构，槽轮机构具备结构紧凑、传动效率高、运转平稳无明显冲击、分度定位精度可靠的优势，在中低速间歇传动工况下有着极高的应用普及率。这套槽轮机构的设计围绕外啮合槽轮传动逻辑展开，核心构件包含带圆柱驱动销的主动拨盘、带径向导槽的从动槽轮、配套安装基座与锁紧定位弧面。主动拨盘做连续整周旋转时，圆柱销在进入槽轮径向导槽的阶段会拨动槽轮转过固定分度角度，当圆柱销脱离导槽后，拨盘上的同心锁紧弧面会与槽轮的凹弧面完全贴合，将槽轮牢牢锁止在固定位置，避免工位停留阶段出现窜动偏移，保障工位定位的稳定性。设计过程中针对不同工位数量需求，可调整槽轮的径向槽数与驱动销数量，常规应用场景下槽轮槽数多设置为4到8槽，可匹配不同的分度过渡时间与停顿时间比例，适配不同生产节拍的设备需求。在外形尺寸与安装边界设计上，整套机构的安装基准面为底部基座的平面，基座上预留的定位孔可直接与设备安装台面通过紧固件完成固定，主动拨盘的输入轴端可直接对接驱动电机或同步带传动输出端，从动槽轮的输出轴端可直接连接多工位转盘、送料辊等执行构件，无需额外加装复杂的转接结构。整套机构的传动间隙经过优化设计，拨盘与槽轮的配合弧面加工精度匹配度高，运转过程中不会出现卡滞或反向间隙过大的问题，驱动销与槽轮导槽的接触部位做了圆弧过渡处理，能够有效降低接触应力，减少长期运转带来的磨损，延长机构的整体使用寿命。在实际设备装配过程中，仅需要保证主动轴与从动轴的中心距符合设计公差要求，即可实现稳定的间歇传动效果，调试难度低，后期维护仅需要定期对转动配合部位加注润滑脂即可，无需频繁拆解更换构件，能够大幅降低设备的运维成本。
