焊接式重型吊装负载吊环结构

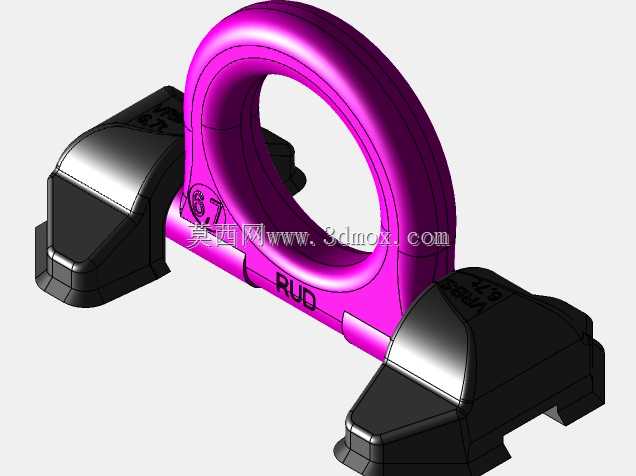

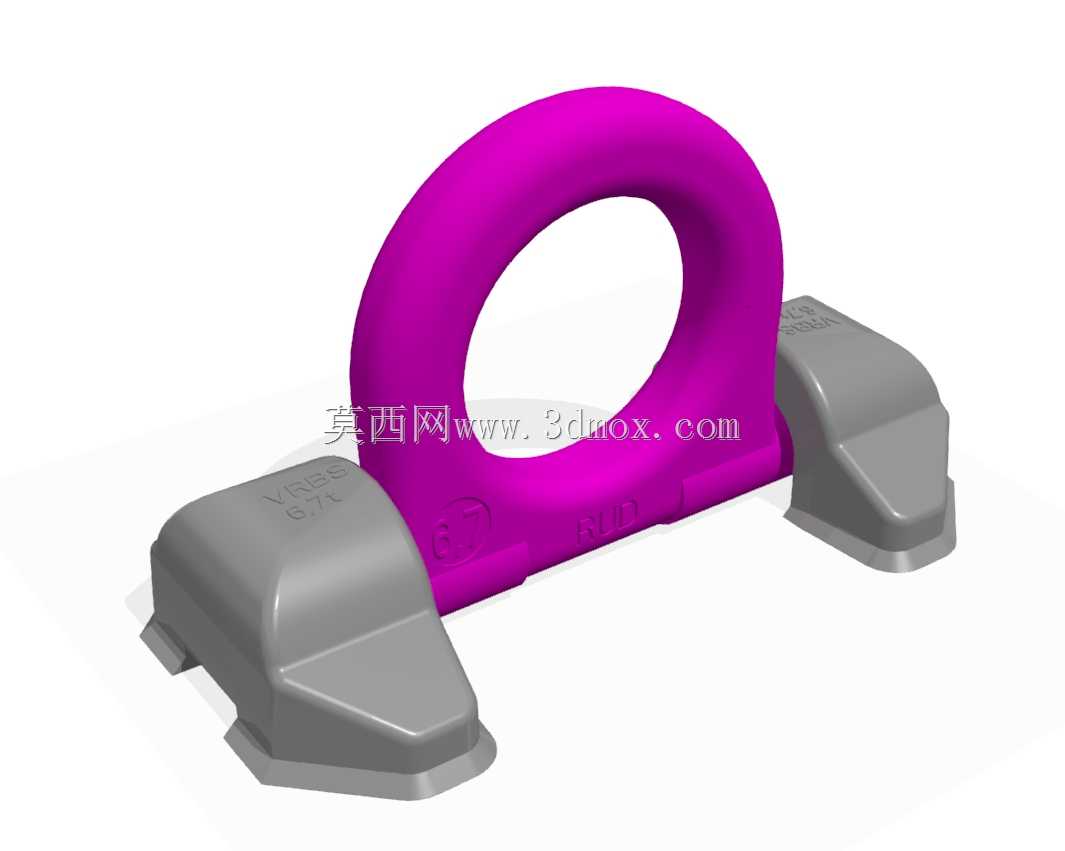

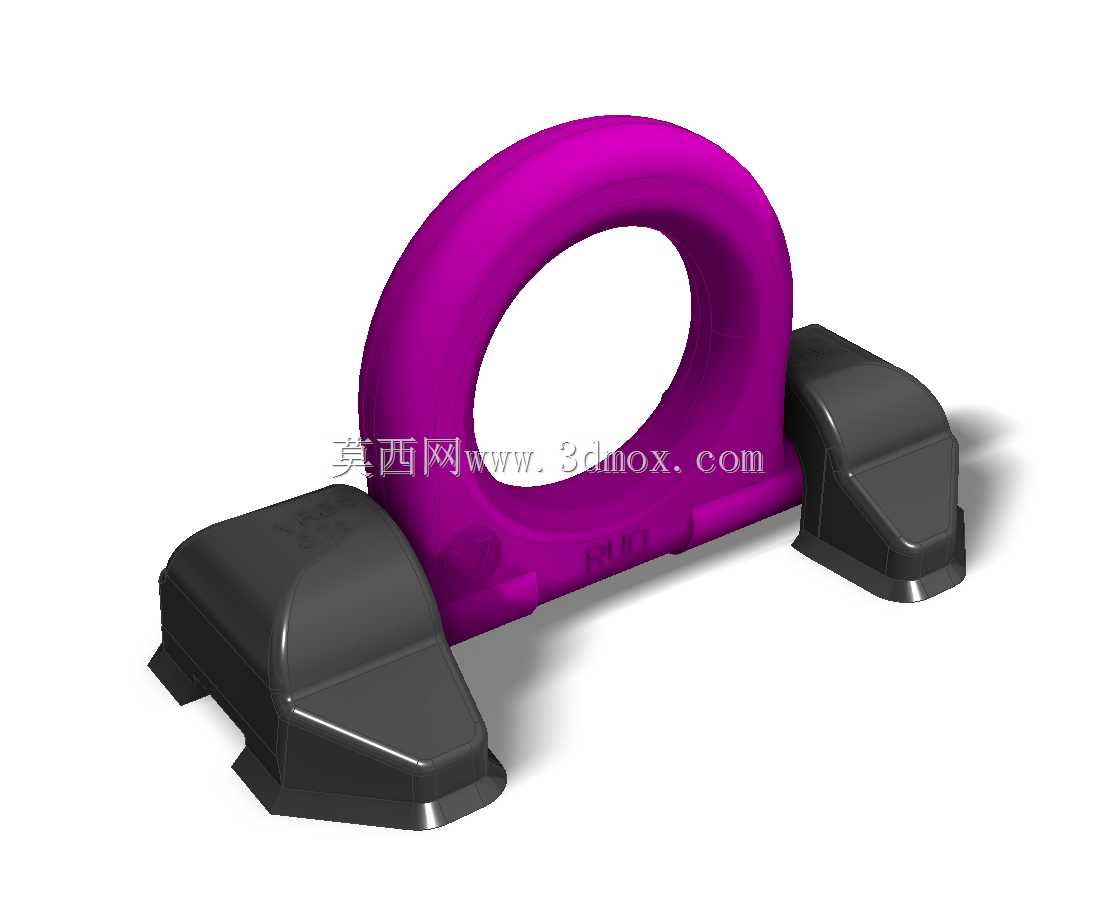

　　在重型装备制造、钢结构施工、大型物料转运的吊装作业场景里，焊接型负载吊环是直接决定吊装安全冗余的核心受力构件，这类构件不需要额外的螺栓连接副，直接通过焊缝与被吊工件的母材熔接为整体，相比螺栓固定的吊点，不存在螺栓预紧力衰减、螺栓孔应力集中的问题，在长期承受交变载荷的吊装工况下可靠性表现更稳定。这款RUD VRBS系列的焊接吊环，主体采用环形受力结构搭配双侧焊接底座的布局，环形吊体的截面做了等强度圆弧过渡，不存在直角棱边带来的应力集中点，当吊索具以不同角度斜向牵拉时，环形结构可以自动适配吊索的受力方向，避免局部应力峰值超出材料屈服强度。双侧的焊接底座做了加宽的贴合面设计，底座底部为完全平整的焊接贴合面，

　　能够与被吊工件的平整母材表面完全贴合，焊接作业时可以沿着底座的周圈形成连续的角焊缝，不需要在工件上额外加工安装孔，也不会破坏工件母材的整体结构强度，对于无法开孔的厚板钢结构、重型焊接构件来说，这种安装方式的适配性更强。从受力设计逻辑来看，吊环的环形部分与双侧底座的连接位置做了大圆弧过渡的加强结构，这个位置是整个吊环承受弯矩与拉力复合载荷的核心区域，过渡圆弧的曲率半径经过反复校核，能够将吊索传递的拉力均匀分散到两侧的焊接底座上，避免单侧底座受力过载。底座的外形做了斜面收边设计，除了方便焊接作业时焊枪能够伸到底座边缘施焊，也能减少焊接完成后焊缝位置的应力集中，收边斜面与焊缝的熔合区形成平滑的力流传递路径，不会在底座边缘出现应力突变。

　　在实际选型应用时，这类焊接吊环需要根据被吊工件的自重、吊装时的动载系数、吊索的牵拉角度来匹配对应载荷等级的型号，安装时必须保证双侧底座的焊接贴合面与工件母材完全贴合，焊接前需要打磨去除母材表面的锈蚀、氧化层与油污，采用与母材强度匹配的焊材进行焊接，焊后需要对焊缝进行无损检测，确保不存在未焊透、气孔、裂纹等焊接缺陷，才能投入吊装使用。从安装边界来看，这款吊环的双侧底座间距经过标准化设计，焊接时需要保证底座与工件的焊接位置有足够的母材厚度，避免焊接时焊穿工件，同时吊环安装位置需要避开工件的焊缝交叉点、母材局部减薄区域，保证吊环的受力能够直接传递到工件的主体结构上，不会出现局部母材撕裂的问题。环形吊体的内孔尺寸适配常规的卸扣、吊装带、

　　钢丝绳索具的连接尺寸，不需要额外的转接件就可以直接与吊索具连接，环形部分的表面做了圆滑处理，不会在吊装过程中切割、磨损吊索具的防护层，延长吊索具的使用寿命。在长期使用过程中，这类焊接吊环需要定期检查环形部分的磨损情况、底座焊缝的开裂情况，当环形截面磨损量超过原尺寸的10%、或者焊缝出现可见裂纹时，必须及时更换，避免吊装过程中发生断裂事故。相比传统的铸造吊耳，这种锻造加工的焊接吊环内部材质更致密，不存在铸造缺陷带来的断裂风险，受力方向的适配性更强，能够在0到90度的牵拉角度范围内保持额定载荷的承载能力，不会因为斜拉而出现载荷能力骤降的问题，在重型钢结构吊装、工程机械部件转运、大型模具吊装等场景中应用十分广泛。设计这类吊环的三维模型时，需要重点还原环形部分的等强度截面、底座的焊接贴合面、连接位置的过渡圆弧，确保模型的受力结构与实际产品完全一致，方便设计人员在做整体吊装方案设计时，直接将模型装配到被吊工件的对应位置，校核吊环与周边结构的干涉情况，提前规划焊接位置与吊索的牵拉路径，避免现场安装时出现结构干涉、焊接位置空间不足的问题。
