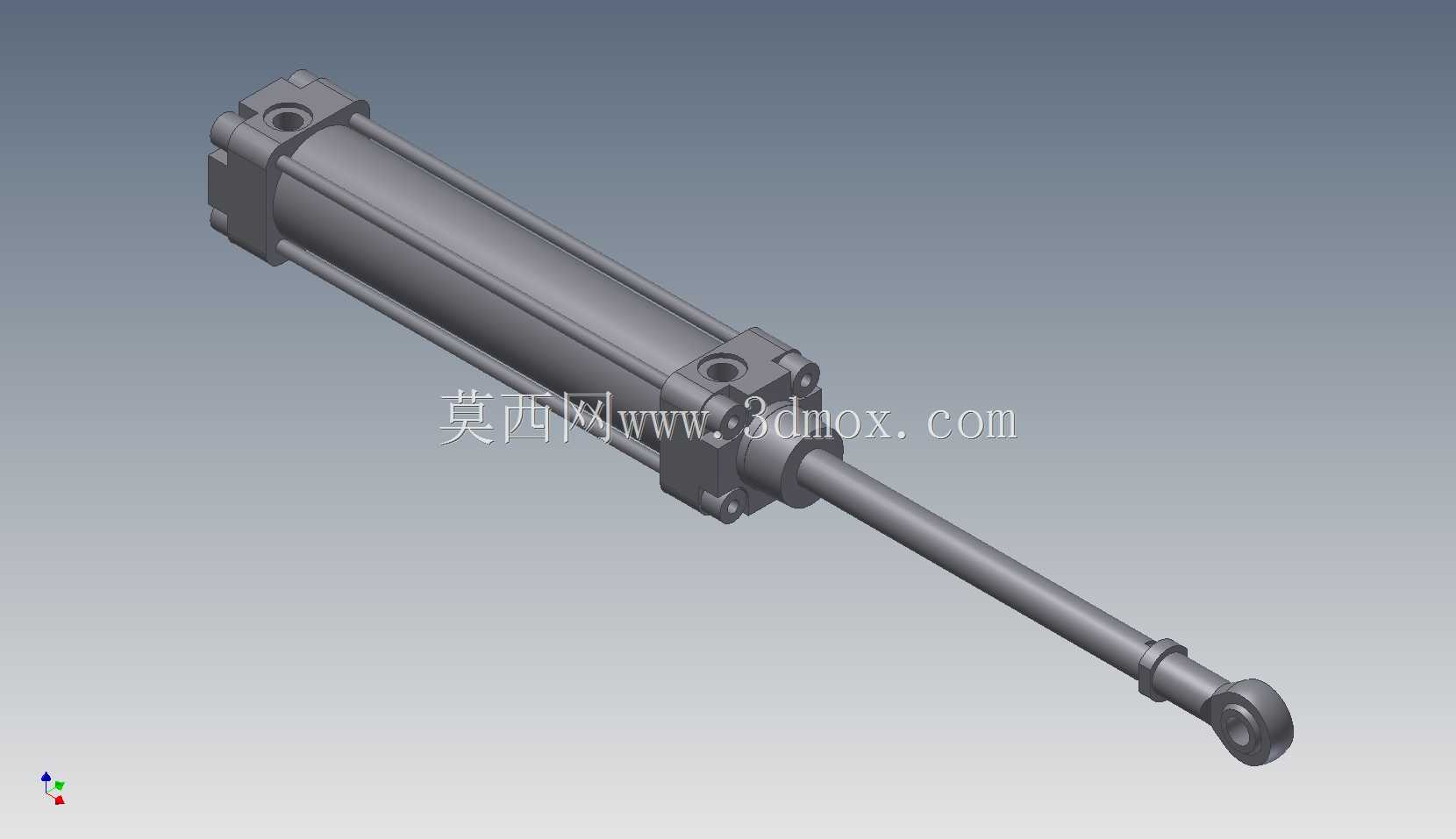

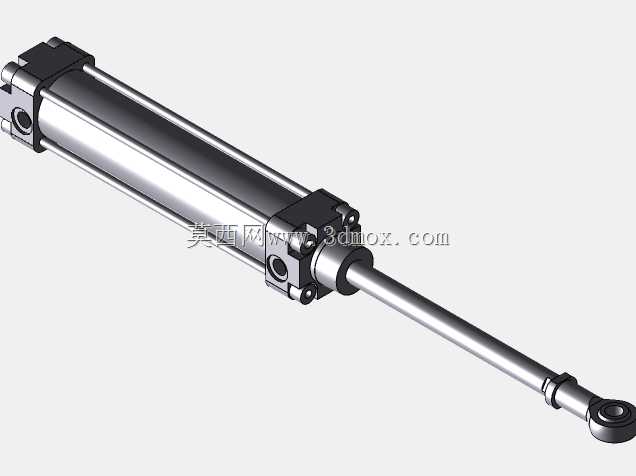

拉杆式液压油缸三维结构设计

这款拉杆式液压油缸是液压传动系统中的核心直线执行元件，广泛应用于工程机械、冶金设备、注塑机械、机床自动化生产线、农业装备、船舶甲板机械等需要直线往复动力输出的场景中，能够将液压系统的压力能稳定转换为机械能，带动负载完成直线推拉、顶升、夹紧、姿态调整等作业动作，可适配中低压到中高压的常规液压系统工况，在重载、长行程往复作业场景中具备稳定的动力输出表现。从结构设计来看，该油缸采用经典的四拉杆锁紧缸体结构，缸筒两端通过四根对称布置的高强度拉杆配合端盖锁紧，相比焊接式缸体具备更好的装配维护性，密封件更换、内部零件检修无需破坏缸体结构，能够有效降低设备运维成本。缸体前端设置有导向套结构，为活塞杆伸出缩回提供精准的径向导向，避免活塞杆受侧向力出现偏磨，大幅延长密封件与活塞杆的使用寿命；活塞杆末端采用铰接耳环式安装接口，可配合关节轴承实现小角度的摆动补偿，适配安装基座存在微小角度偏差的实际工况，避免活塞杆承受额外的径向弯矩。设计过程中充分考虑了安装边界的适配性，缸体尾部设置有标准的铰接安装位，可配合销轴实现缸体的摆动安装，适配负载运动轨迹存在小幅弧线变化的场景；进出油口采用对称布置在缸体两端的侧接式接口，预留了足够的管路安装空间，避免管路与周边结构件发生运动干涉。油缸的外形尺寸遵循常规拉杆油缸的通用安装规范，缸体外径、拉杆间距、活塞杆直径、行程长度均匹配行业通用的安装尺寸标准，可直接替换同规格的常规标准油缸，无需对设备原有安装基座进行二次改造。密封系统采用多道组合密封结构，在活塞位置设置双向承压密封件，可承受正反两个方向的液压油压力，避免内泄影响动力输出效率；活塞杆位置设置防尘圈、主密封、缓冲密封的多道密封组合，既可以防止外部粉尘、水汽进入油缸内部污染液压油，也可以避免活塞杆带油造成的环境污染，同时在行程末端设置有缓冲结构，当活塞运行到行程端点时可自动节流减速，避免活塞与端盖发生刚性撞击，降低设备运行的冲击与噪音，提升油缸在高频往复作业下的使用寿命。
