五十升侧装电机泵组液压油箱结构

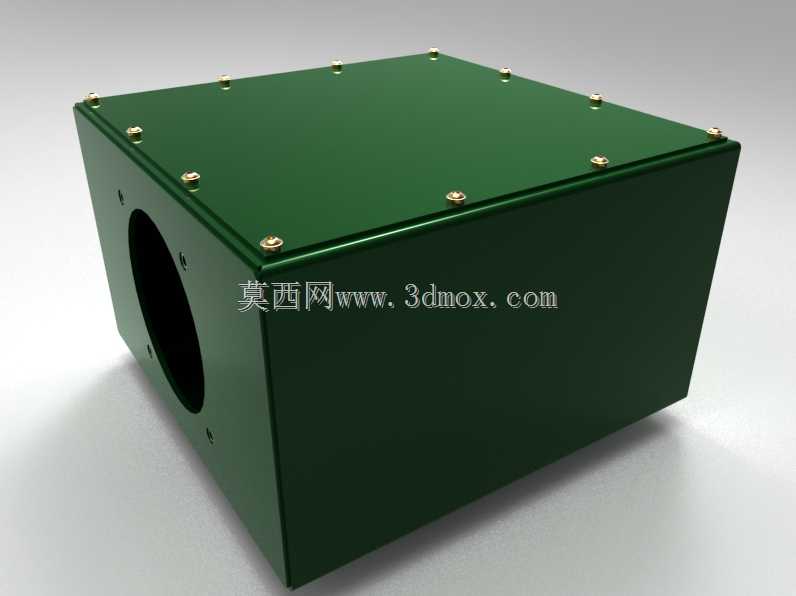

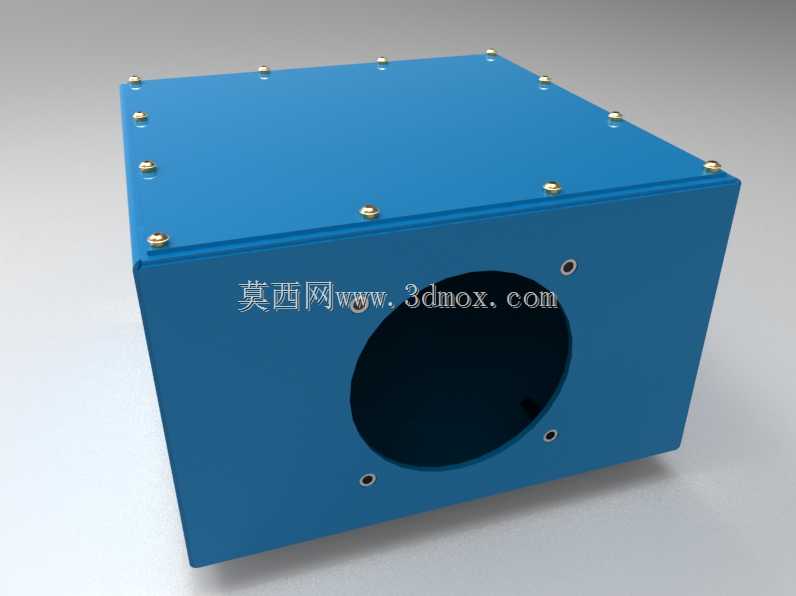

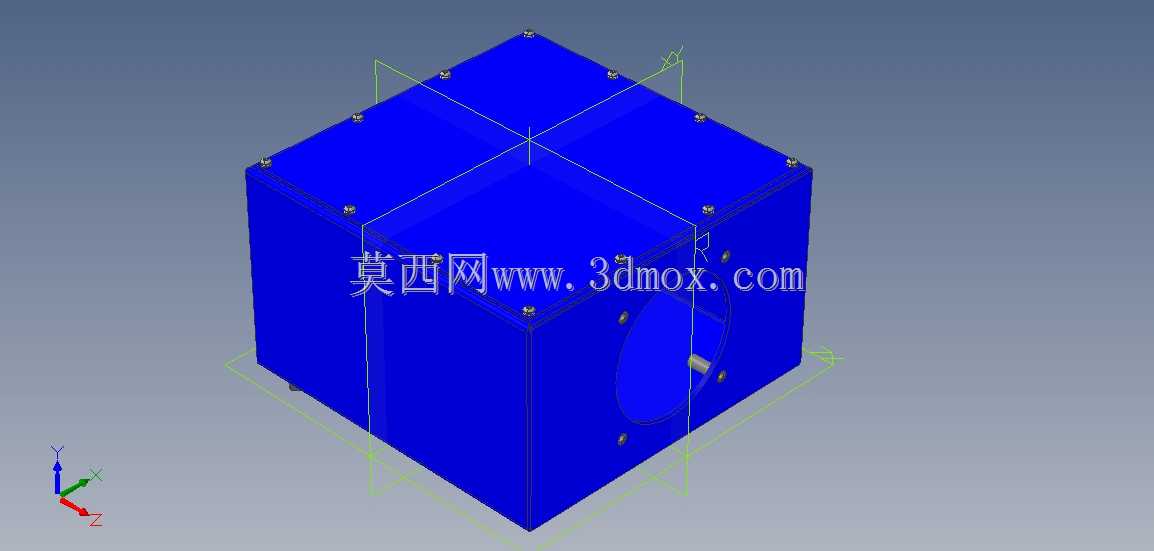

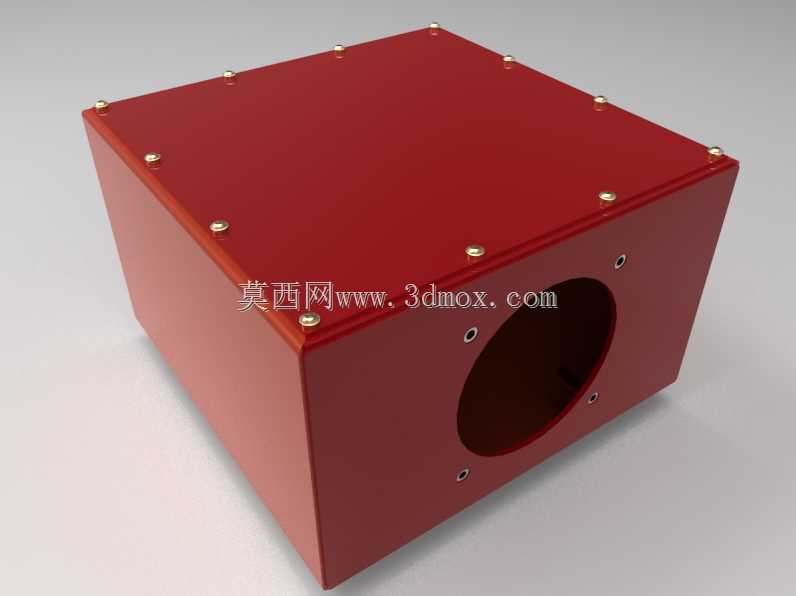

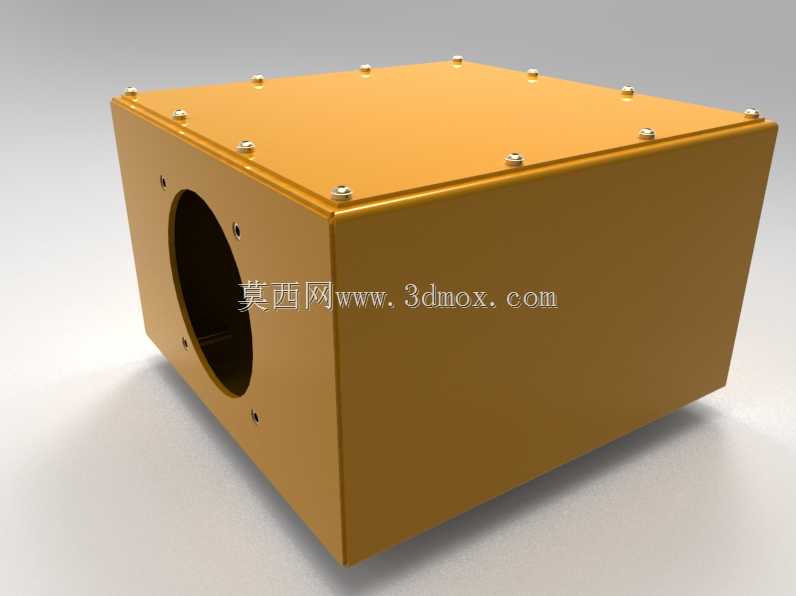

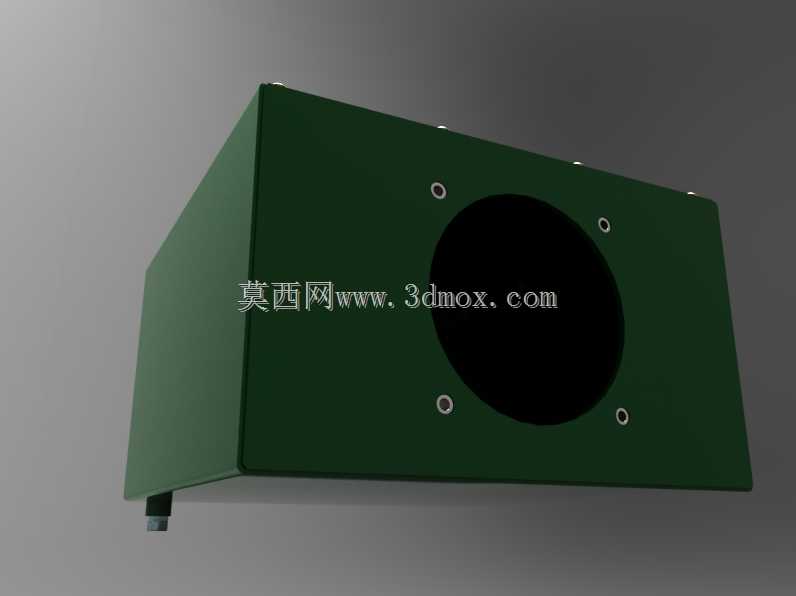

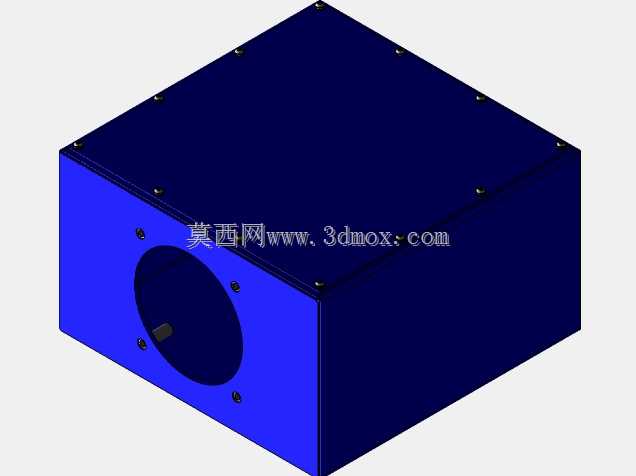

这款五十升容量的液压油箱，是中小型液压动力系统的核心储油配套部件，主要应用在小型机床液压站、工程机具辅助动力单元、自动化生产线液压工装、仓储物流升降设备的液压系统中，承担液压介质存储、散热、杂质沉淀、空气逸出的核心作用，区别于传统顶装泵组的油箱结构，这款产品采用侧装电机泵的布局设计，能够大幅压缩动力单元的垂直安装空间，适配安装高度受限的设备舱布局场景。从实际使用场景来看，这类油箱常配套在额定流量25L/min以内的中低压液压系统中，可满足单缸或双缸执行元件的连续作业供油需求，侧装的安装法兰接口直接对接电机泵组的安装端面，泵体的吸油口可直接伸入油箱内部，省去了外置吸油管路的连接环节，既减少了吸油管路的沿程阻力，也降低了管路接头渗漏油的故障概率，同时侧装布局让电机泵组的维护拆卸无需挪动油箱上方的其他管路元件，日常检修滤芯、更换泵体的操作空间更充裕。在产品功能设计上，箱体采用封闭式焊接结构，顶部一圈均匀布置的紧固螺栓用于连接密封箱盖，箱盖与箱体之间加装耐油密封胶条，既可以防止外部粉尘、水汽落入油液造成污染，也能避免设备移动过程中油液晃荡溢出，箱体侧面的大尺寸圆形法兰接口是电机泵组的安装位，接口周边预留的多个螺纹安装孔可适配不同安装止口规格的电机泵组，接口的中心高度经过精准计算，既保证泵组吸油口始终处于油液最低液位以下，避免吸空现象，也预留了足够的油箱底部沉淀空间，让油液中的金属磨屑、杂质能够自然沉降到箱体底部，不会被泵组直接吸入造成元件磨损。在外形与安装边界设计上，箱体采用规整的立方结构，六个面均为平面设计，既方便钣金折弯焊接加工，也便于在设备机架上进行固定安装，箱体的外表面做了防锈涂装处理，可适应车间多油污、多粉尘的使用环境，顶部的箱盖设计为可拆分结构，方便定期打开清理油箱内部的沉淀杂质、更换过滤元件，箱体的边角做了圆弧过渡处理，避免加工和安装过程中尖锐边角造成的磕碰划伤。设计过程中充分考虑了液压系统的散热需求，五十升的储油容量能够满足中小型液压系统的油液循环散热要求，规整的箱体外形让油液在内部循环时能够形成稳定的流道，油液从回油口流入后能够沿着箱体内壁缓慢流动，经过充分的散热和气泡逸出后再被泵组吸入，有效降低液压系统的工作油温，减少气蚀对泵体的损伤，同时侧装结构让油箱的顶部空间可以预留出来布置空气滤清器、回油过滤器、液位计等辅件，整体布局紧凑合理，不会出现元件干涉的问题，能够直接集成到各类中小型液压动力单元中，无需额外做结构改型。
