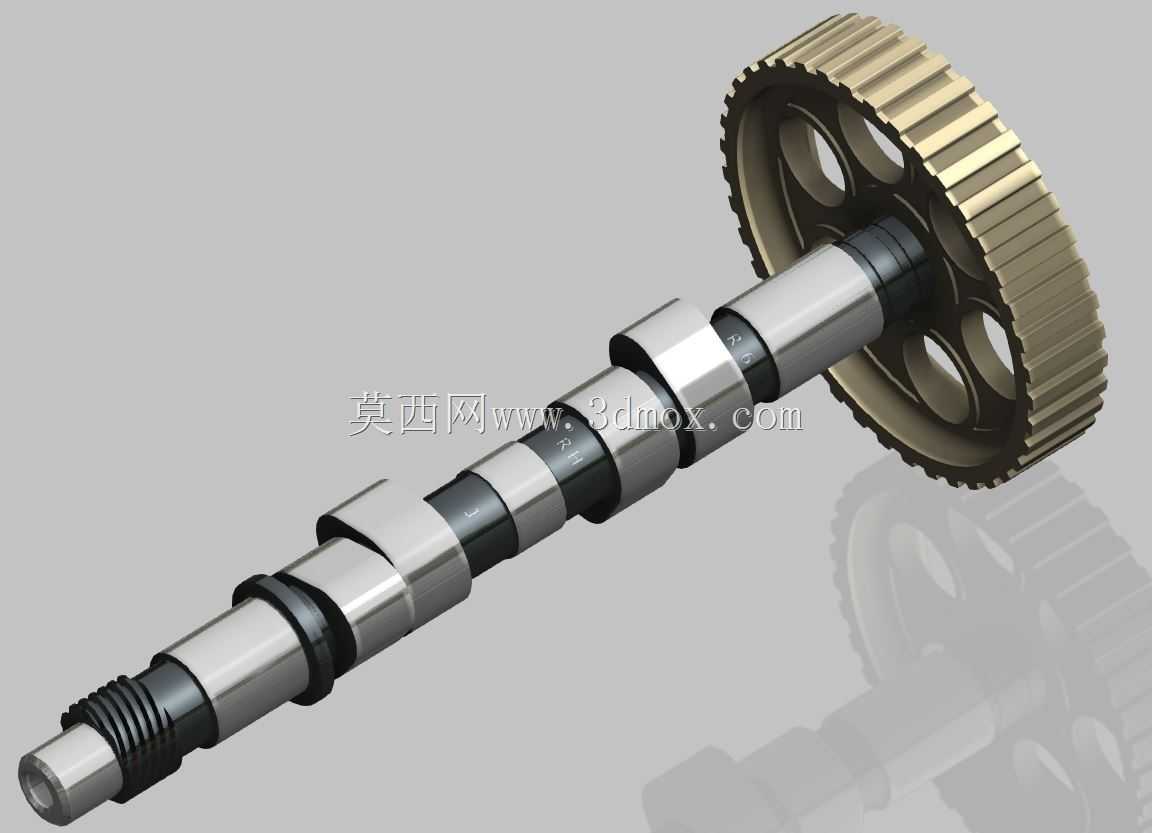

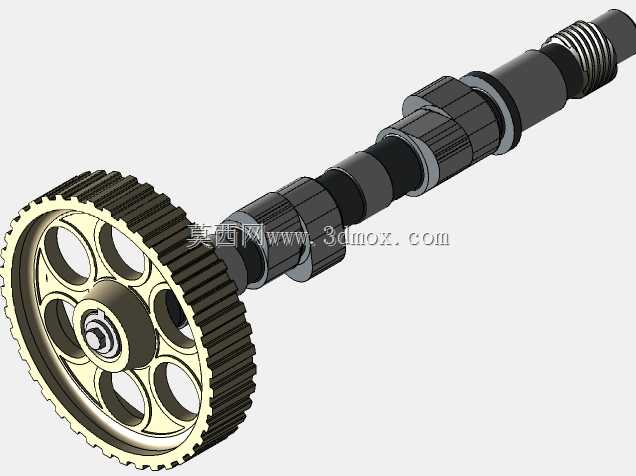

本田GL机型配套凸轮轴带正时齿轮结构

这款凸轮轴总成是摩托车发动机配气机构的核心执行部件，主要适配大排量卧式双缸动力单元，承担着按发动机做功顺序精准控制进排气门开闭时序的核心作用，直接决定动力输出的平顺性、燃油燃烧效率与全转速区间的扭矩表现，广泛应用于大排量街车、巡航摩托的动力系统中，是保障发动机配气精度的关键传动部件。从结构设计来看，该部件集成了凸轮轴本体与正时传动齿轮，轴体采用多轴颈分段支撑结构，每段轴颈的直径经过严格匹配，既保证轴体高速运转时的刚性支撑，避免高转速下的挠曲变形，又能控制轴体与缸盖轴承座的接触面积，降低运转摩擦阻力。轴身上的多组凸轮型线经过动力学优化，凸轮升程、缓冲段与工作段的曲率经过反复调校，既能保证气门开启的升程满足进气充量需求，又能让气门开闭过程平缓无冲击，减少气门落座时的敲击噪音与磨损，延长配气机构的使用寿命。端部集成的正时齿轮采用斜齿结构设计，相比直齿传动啮合重合度更高，传动过程噪音更低、承载能力更强，齿轮端面上开设的多个减重孔在保证齿轮结构强度的前提下，有效降低了旋转件的转动惯量，减少发动机动力输出的损耗，同时齿轮与轴体采用过盈配合加定位销的固定方式，保证长期高速运转下齿轮与轴体无相对位移，确保配气正时不会出现偏差。在安装边界上，轴体各段轴颈的同轴度公差控制在微米级，安装时需与缸盖对应的凸轮轴轴承座精准配合，正时齿轮的啮合标记需与曲轴正时轮、中间传动轮的标记严格对齐，才能保证配气相位的精准度；轴体端部的螺纹结构用于安装转速触发齿圈，为点火系统提供转速与相位信号，轴身的密封段设计适配对应的油封结构，避免发动机机油渗入燃烧室或者出现外泄。在实际应用场景中，这类集成式凸轮轴总成省去了单独装配正时齿轮的工序，装配时的定位精度更易保障，斜齿齿轮的传动特性也让发动机高转速运转时的配气传动更平稳，能有效降低发动机配气机构的运转噪音，提升骑行时的NVH表现；凸轮表面采用了硬化处理工艺，表面硬度满足长期与气门摇臂接触摩擦的耐磨需求，在正常润滑工况下可实现长周期无故障运转，适配高负荷、高转速的动力使用需求。
