多螺栓结构挠性联轴器三维结构设计

　　在各类工业传动系统的轴系布局中，两轴对中偏差是无法完全规避的工程实际问题，不管是加工阶段的轴系端面、轴颈形位公差累积，还是设备运行过程中基座沉降、负载冲击带来的轴系偏移，都会在刚性联接的轴系上产生附加弯矩，轻则加剧轴承磨损、增大传动噪音，重则引发轴系疲劳断裂、传动部件失效。这类带周向均布螺栓结构的挠性联轴器，正是为适配这类存在一定对中偏差的传动场景设计，可在传递额定扭矩的同时，补偿两轴间的径向、角向与轴向偏移，同时缓冲传动过程中的冲击载荷，降低振动向相邻传动部件的传递。

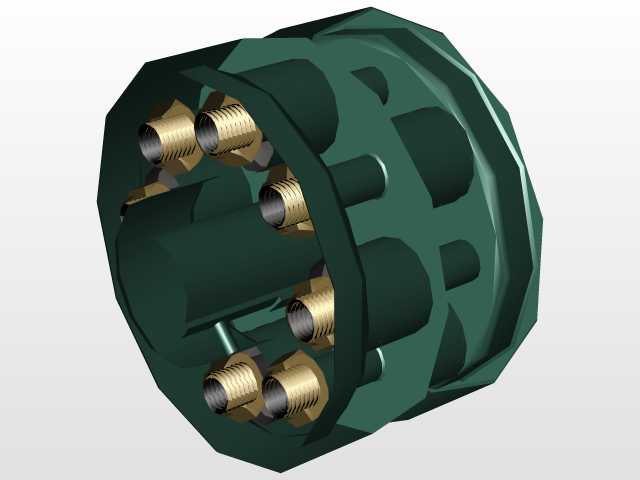

　　从结构设计逻辑来看，该联轴器采用两半对称的毂体结构，配合周向均匀排布的联接螺栓组件实现扭矩传递，两半毂体分别与主动轴、从动轴通过轴孔配合实现周向与轴向固定，可根据实际轴径需求设计成平键联接、花键联接或是胀套联接的形式，适配不同扭矩等级、不同安装空间的传动需求。周向排布的螺栓组件并非单纯的刚性紧固件，在设计中可通过在螺栓与毂体安装孔之间设置弹性衬套，或是采用带缓冲结构的螺栓组件，让联轴器在传递扭矩的过程中具备微量的形变空间，以此吸收两轴不对中带来的位置偏差，避免刚性接触带来的应力集中。

　　在实际应用场景中，这类挠性联轴器的适配范围极广，从常规的中小型电机与减速机的输入输出轴联接，到泵类设备、风机设备、输送设备的传动端联接，都能看到这类结构的应用。相比刚性联轴器，它不需要安装阶段实现极高的对中精度，可降低现场安装调试的难度，减少设备运维阶段因基础沉降、部件磨损带来的对中偏差对传动系统的影响；相比弹性套柱销联轴器这类常见挠性结构，这种多螺栓周向排布的结构具备更高的扭矩传递能力，可适配中等功率的传动场景，同时螺栓组件作为易损件，运维更换时不需要完全拆分两半毂体与轴的配合，仅需拆卸更换对应的螺栓组件即可完成维护，大幅降低运维的时间成本。

　　从安装边界与尺寸设计的角度考量，这类联轴器的外径尺寸、轴向长度需要根据所传递的额定扭矩、适配的轴径范围做匹配设计，周向螺栓的数量、规格需要结合扭矩计算结果确定，确保在额定负载甚至短时过载的情况下，螺栓的剪切强度、挤压强度满足使用要求，不会出现螺栓断裂失效的问题。设计过程中需要重点校核两半毂体的轴孔深度、螺栓孔的位置度公差，既要保证轴与毂体的配合长度足够传递扭矩，避免轴孔配合面出现压溃打滑，也要保证螺栓安装后各螺栓的受力均匀，避免个别螺栓负载过大提前失效。同时毂体外缘的多边形结构设计并非单纯的造型处理，一方面可以在安装拆卸时提供扳手夹持的位置，方便安装过程中的对位与紧固操作，另一方面也能在一定程度上减轻毂体的整体重量，降低联轴器自身转动惯量对传动系统动态响应的影响，尤其在频繁正反转的传动场景中，更低的转动惯量可以减少启停阶段的冲击载荷。

　　在三维建模过程中，需要重点处理周向螺栓阵列的位置精度，确保每个螺栓孔与螺栓组件的配合间隙符合设计要求，同时要还原毂体内部的空腔结构，这类空腔结构一方面是为了避让轴端的伸出长度，避免两轴轴端在联轴器内部发生顶碰，给轴向窜动预留足够的空间，另一方面也能进一步减轻整体重量，减少材料的不必要消耗。建模时还要注意螺栓组件与毂体结合面的细节处理，包括螺栓头部的沉台结构、螺纹段的配合长度，这些细节直接决定了后续工程出图、生产加工的可行性，避免出现干涉、安装空间不足的问题。在实际选型应用中，还需要结合传动系统的工作转速做动平衡校核，尤其是在高转速传动场景中，周向部件的质量均匀性直接影响传动的平稳性，这类周向均布的螺栓结构本身具备较好的对称性，只要在加工阶段控制好各部件的位置公差与质量公差，很容易达到较高的动平衡精度，适配更高转速的传动需求。
