哈雷TwinCam摩托手动主链张紧装置

　　在大排量V缸巡航摩托的传动系统维护与改装场景中，主传动链的张紧度控制直接关系到动力传递效率、链条使用寿命以及骑行过程中的NVH表现，这款适配哈雷Twin Cam 2007机型的手动主链张紧器，正是针对原厂自动张紧器长期使用后易出现油压泄压、张紧力不足导致链条跳齿、异响等问题开发的机械结构件。从实际装车使用的角度看，该张紧器安装于发动机主传动腔侧的预留安装位，替代原厂液压张紧单元，通过手动调节的机械锁止结构实现张紧力的恒定输出，不存在液压元件受机油粘度、温度变化导致的张紧力波动问题，尤其适合高里程车辆维护、性能改装场景下的传动系统稳定性升级，能够在发动机全转速区间维持主链的合理张紧度，避免链条过松拍打链罩、过紧加剧链轮磨损的问题。

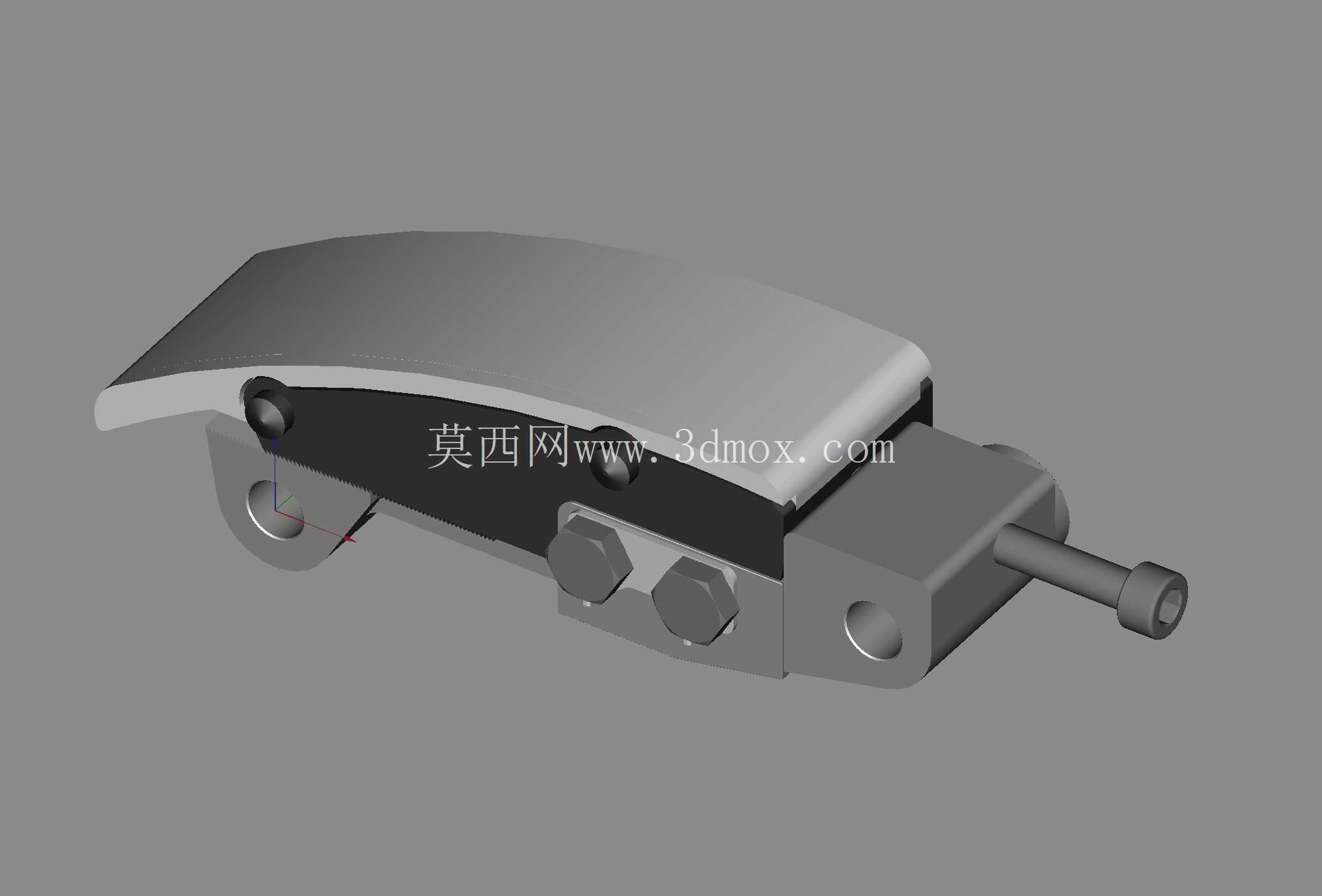

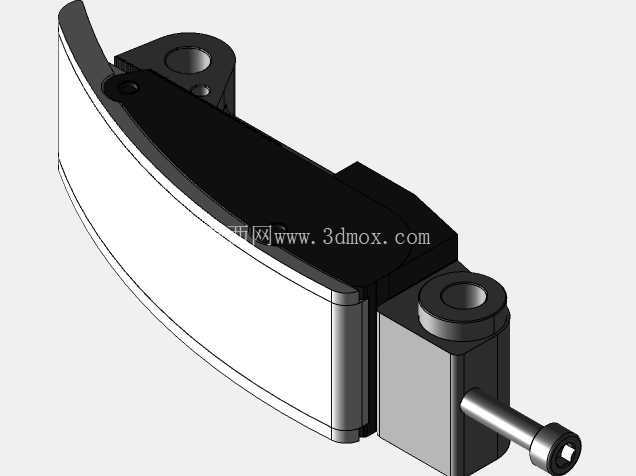

　　从结构设计逻辑来看，这款张紧器采用分体式组合结构，主体分为固定安装基座、张紧顶杆、弧形张紧导板、锁止螺栓四个核心部分。安装基座设置有两个同轴的安装通孔，与发动机箱体上的原有安装螺孔完全对位，不需要对箱体进行额外加工即可完成原位替换，基座内部加工有顶杆滑动导向孔，孔壁做了光滑耐磨处理，保证顶杆伸缩过程无卡滞。张紧顶杆为圆柱形实心结构，一端抵接张紧导板的背部支撑位，另一端通过基座侧方的两颗锁紧螺栓实现位置锁止，调节时先松开锁紧螺栓，将顶杆推至张紧导板压紧链条达到合适垂度的位置，再锁紧两颗螺栓即可完成张紧度设定，相比液压自动张紧结构，这种纯机械锁止的方式不存在泄压失效的风险，张紧力设定后可长期保持稳定。弧形张紧导板的工作面做了与链条运行轨迹匹配的圆弧曲面，曲面弧度经过实车匹配，与主链的啮合接触长度覆盖8个以上链节，张紧力分布均匀，不会出现局部应力集中导致的链板异常磨损，导板基体采用高强度耐磨合金材质，表面附着低摩擦系数的耐磨层，长期与高速运行的链条接触也不会出现过度磨耗。

　　从安装边界与尺寸配合来看，该张紧器整体轮廓完全适配原厂张紧器的安装空间，最大外伸长度比原厂液压张紧器的最大伸出量短2mm，不会出现顶死链条导致传动阻力过大的问题，安装基座的厚度与原厂安装位的腔体间隙匹配，装入后不会与周边的启动马达、机油管路等部件产生运动干涉。导板的弧形工作面的曲率半径与主链的回转半径一致，当顶杆伸出至最大行程时，导板的位置刚好对应链条磨损拉长后的极限张紧位置，能够覆盖链条全生命周期内的张紧调节需求，不需要频繁更换张紧部件。在实际装配过程中，只需要按照维修手册的要求拆下原厂张紧器，清理安装面的旧密封胶，将该张紧器的基座对准安装孔位，拧入固定螺栓后按照标准扭矩紧固，再手动调节顶杆位置将链条垂度调整至维修手册规定的10-15mm范围，最后锁死侧方的两颗锁紧螺栓即可完成装配，整个安装过程不需要专用工具，普通维修人员即可完成操作。

　　从功能特性的实际表现来看，这款手动张紧器消除了原厂液压张紧器在冷启动时机油压力未建立瞬间的张紧空程，冷启动时不会出现链条短暂松旷产生的敲击异响，在高转速大扭矩输出的工况下，机械锁止的结构能够提供足够的支撑刚度，不会因为链条的交变冲击力出现张紧位置回缩，有效避免链条跳齿导致的正时偏差、气门撞击活塞等严重发动机故障。对于经常进行长途骑行、或者对车辆传动系统可靠性有更高要求的用户来说，这种纯机械结构的张紧器没有液压元件的密封老化、弹簧疲劳等失效点，长期使用的稳定性更高，维护成本更低，只需要在每次常规保养时检查张紧器的锁止螺栓扭矩、导板磨损量即可，不需要像液压张紧器那样定期检查油压状态、更换内部密封元件。在结构细节处理上，张紧器所有外露的金属部件都做了发黑防锈处理，能够适应发动机舱内高温、高油雾的使用环境，不会因为长期接触机油出现锈蚀卡滞的问题，锁紧螺栓采用细牙螺纹设计，锁止后防松性能好，即使在发动机长期振动的工况下也不会出现松动移位。
