哈雷路王大双摩托补偿链轮结构

　　该结构为大排量V缸巡航摩托传动系统的核心缓冲补偿部件，主要适配大扭矩巡航车型的初级传动链路，安装于发动机曲轴输出端与初级离合器之间，承担动力传递过程中的扭矩波动缓冲、传动间隙补偿功能，解决大排量双缸发动机点火间隔角大、输出扭矩脉冲强带来的传动冲击问题，避免曲轴输出端与离合器输入端硬连接造成的齿轮打齿、链条异响、紧固件松脱等常见故障。从实际装车场景来看，这类补偿结构多用于排量1580cc以上的巡航车型，这类车型低转速区间扭矩输出峰值高，曲轴每旋转一圈会产生两次间隔不均匀的扭矩爆发，若没有补偿结构缓冲，初级传动的链轮齿面会在数千公里内出现点蚀，离合器鼓的连接花键也会出现异常磨损，严重时甚至会造成传动链条跳齿、动力中断的风险。

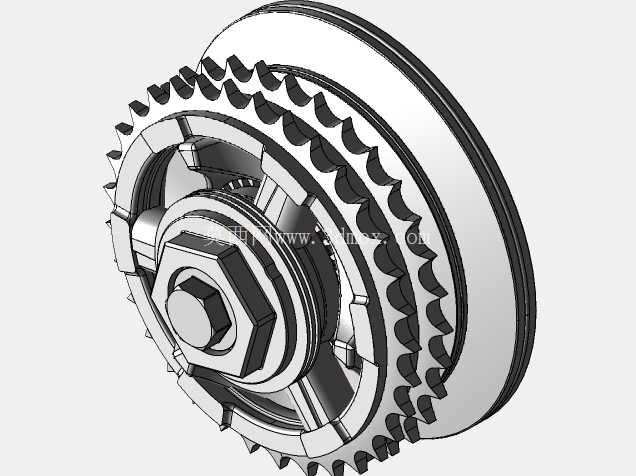

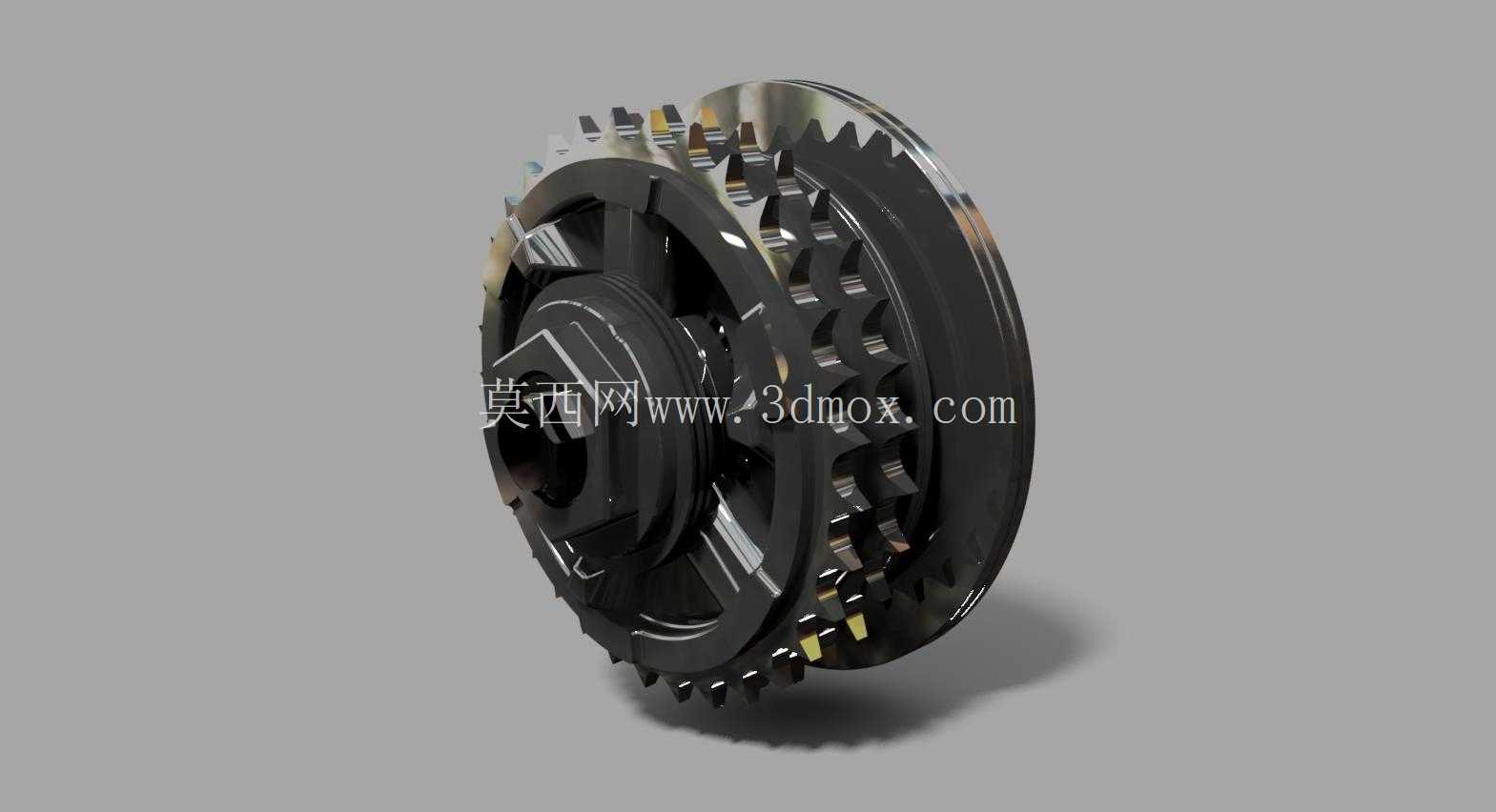

　　该结构采用多组嵌套式缓冲弹簧与同轴链轮集成设计，外层为带双排传动齿的链轮本体，齿形经过修形处理，匹配428HV级别加厚传动链条，齿面硬度控制在HRC45-50之间，既保证齿面耐磨性能，又避免硬度过高带来的冲击脆裂问题；内层为带渐开线花键的轮毂连接座，花键参数匹配曲轴输出端的花键轴，配合间隙控制在0.02-0.05mm之间，既保证装配顺畅，又避免花键间隙过大带来的传动旷量。内外层之间均匀布置6组圆柱螺旋压缩弹簧，弹簧刚度经过匹配调校，可在扭矩传递时产生最大3度的相对转角，抵消双缸发动机点火时的瞬时扭矩冲击，同时在急加速、急减速工况下，弹簧的压缩回弹可以吸收传动链的反向冲击力，保护曲轴轴承与离合器总成。

　　设计过程中重点考虑了安装边界的适配性，整体轴向厚度控制在62mm以内，最大外圆直径为186mm，安装时不需要改动发动机曲轴箱的原有安装位，可直接替换原厂同规格补偿链轮，链轮端面的连接螺栓孔位采用6孔均布设计，孔距与原厂离合器鼓的安装孔位完全匹配，螺栓采用10.9级高强度法兰面螺栓，拧紧力矩按照原厂规范控制在55-60N·m，避免螺栓松动造成的传动故障。链轮本体的两侧设计有防尘挡边，可阻挡初级传动腔体内的机油杂质进入弹簧缓冲腔，避免弹簧卡滞造成的缓冲失效，缓冲腔内部预留有0.8mm的存油间隙，可留存少量机油对弹簧与滑动接触面进行润滑，减少长期使用后的磨损量。

　　从结构受力角度分析，该补偿器的链轮齿根部位做了R2.5的圆角过渡，避免应力集中造成的齿根断裂，内层花键的齿端做了1×45度的导向倒角，方便装配时快速对准曲轴花键，不会出现花键刮伤的问题。在实际维修替换场景中，这类补偿结构属于大排量巡航摩托的易损部件，当车辆出现起步抖动、初级传动异响、加速时传动旷量过大的问题时，通常需要检查补偿器的弹簧是否出现疲劳失效、链轮齿面是否出现异常磨损，该三维结构完整还原了所有零部件的配合关系，包括弹簧的安装位置、花键的配合尺寸、链轮的齿形参数，可用于维修替换时的尺寸核对、改装件的结构设计参考，也可用于传动系统受力仿真分析的模型基础，帮助设计人员优化弹簧刚度、齿形参数，提升补偿器的使用寿命，降低大扭矩工况下的传动冲击。
