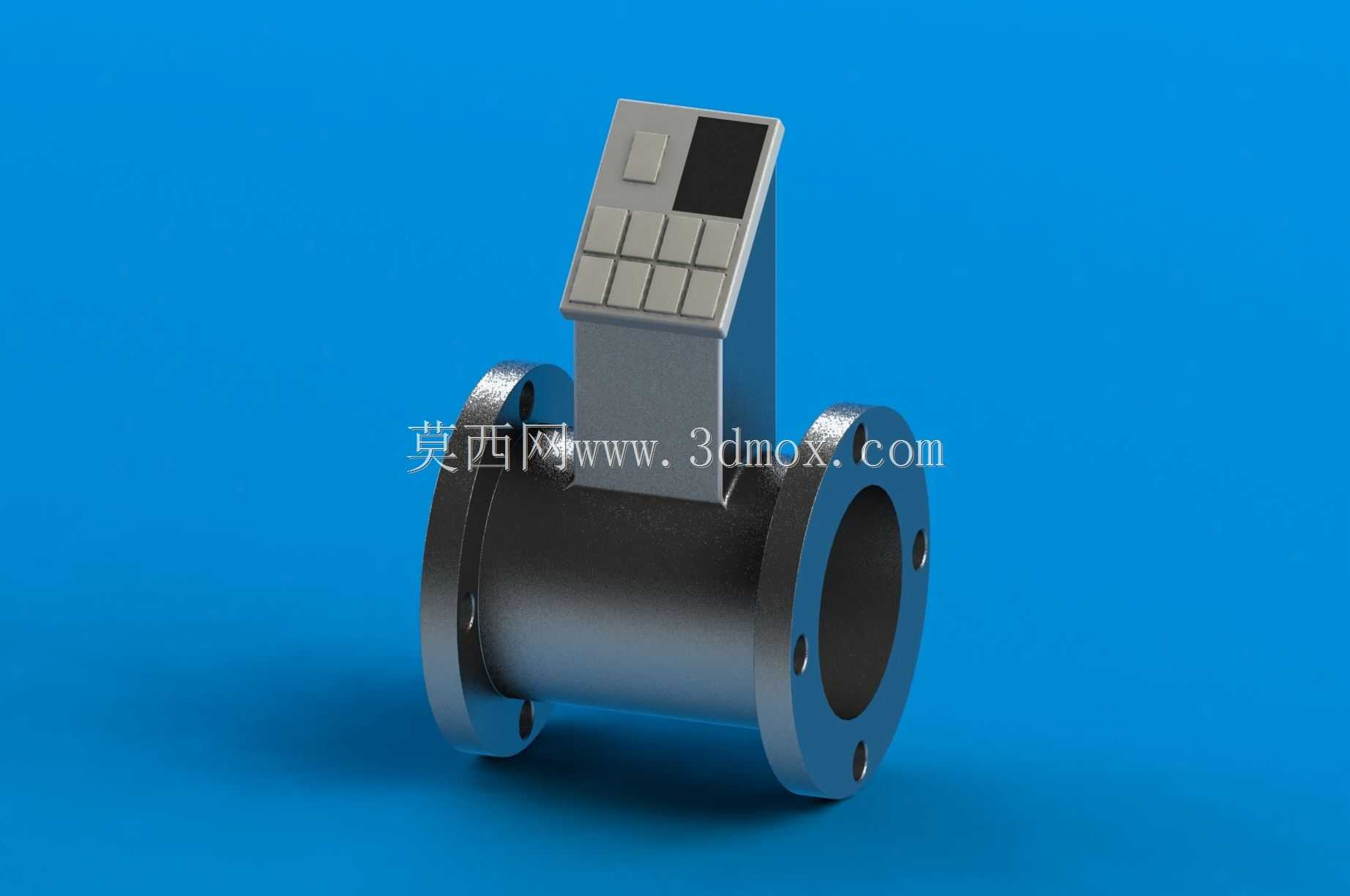

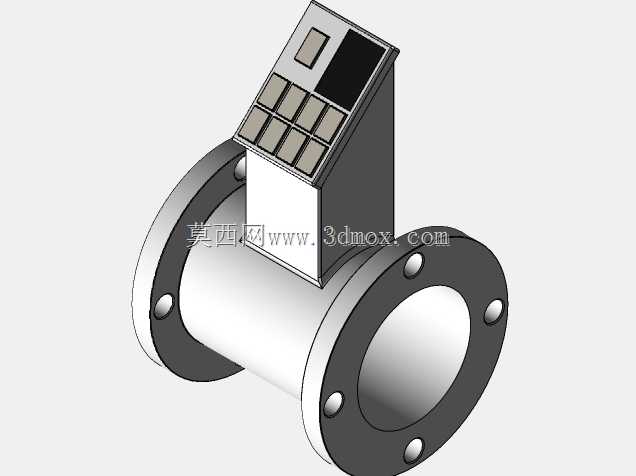

法兰连接式管道电磁流量检测装置

这款电磁流量检测装置主要面向工业给排水、市政水务、化工流体输送等场景的管道流量计量需求，可直接串接在输水管道中完成封闭管道内导电流体的实时流量监测，适配清水、轻度污水、低腐蚀性导电溶液等多种介质的计量场景，在供水调度、能耗核算、流程管控环节都能发挥稳定的计量作用。装置整体采用法兰对接的安装结构，主体测量管段为直通式圆柱结构，两端法兰盘预留标准螺栓安装孔，可直接与同公称通径的工业管道法兰配对安装，安装时无需额外变径转接，能有效降低管路压损，避免因流道突变带来的计量误差，安装边界需预留上方显示模块的操作与检修空间，确保日常参数读取、按键操作不受周边管线遮挡。装置上部集成的变送显示单元采用立式布局，将信号采集、运算处理、数值显示、操作按键全部整合在同一壳体中，显示面板倾斜朝向操作人员站立方向，无需额外加装外置显示单元即可直接读取瞬时流量、累计流量等核心数据，面板上的实体按键可完成参数校准、单位切换、零点调整等操作，适配现场无辅助操作设备的调试需求。设计过程中充分考虑工业现场的使用环境，测量管段内壁做光滑耐磨处理，避免长期流体冲刷造成的内壁磨损影响测量精度，法兰与管段的连接位置做密封强化处理，可满足常规工业管路的压力等级要求，上部电子单元壳体做防尘防溅结构设计，可适配车间、户外管井等多场景的安装使用需求。装置的测量原理基于电磁感应定律，管段内部无阻碍流体流动的节流部件，不会在管路中造成额外的压力损失，也不易被流体中的杂质卡堵，相比传统机械式流量计更适合含有少量固体颗粒的导电流体计量场景，长期运行稳定性更强，维护频次更低。整体结构将测量管段与变送单元做一体化集成设计，无需分体式安装的信号布线工作，现场安装流程更简便，同时结构重心集中在管段轴线位置，安装后不会对管道法兰造成额外的偏载力矩，长期运行的结构可靠性更有保障。
