焊接玻璃瓶用双压力表减压器结构设计

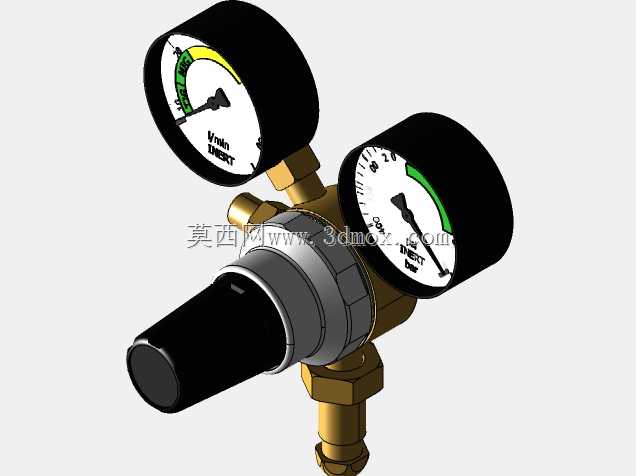

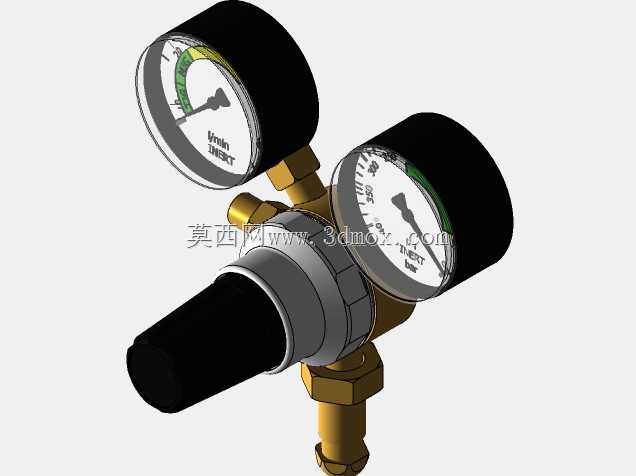

这款减压器主要应用于焊接作业场景中，配套盛装焊接保护气或工艺用气的玻璃瓶使用，是气路系统中实现气源压力稳定输出的核心辅件，在小型焊接工位、实验室气路接驳、精细焊接作业场景中能够为下游用气设备提供压力稳定的气源供给，避免气源瓶内高压直接输出冲击用气端，同时能够实时反馈气路压力状态，保障焊接作业过程中气路参数稳定，减少因气压波动导致的焊接质量问题。从实际用途来看，该减压器承担两级压力监测与调节功能，两个压力表分别对应气源瓶内剩余压力与输出端工作压力，操作人员可以通过表盘上的色标区间快速判断压力是否处于正常工作范围，前端的调节旋钮可以精准控制输出压力的大小，适配不同焊接工艺、不同用气设备的压力需求，避免压力过高造成的气路管件损坏、气体浪费，或是压力不足导致的焊接保护失效、工艺稳定性下降问题。在功能特性设计上，该减压器采用黄铜作为主体基座材质，兼顾气路密封所需的加工精度与长期使用的抗腐蚀性能，能够适配多数工业常用焊接气体的介质特性，减少长期使用过程中的介质侵蚀问题；调节端采用防滑旋钮结构，外层包覆防滑材质，操作人员佩戴焊接防护手套时也能够顺畅完成压力调节操作，无需额外摘除手套，提升作业过程中的操作便利性；压力表采用嵌入式密封结构，配合基座上的密封结构设计，能够避免作业环境中的焊接飞溅、粉尘水汽侵入表盘内部，保障压力读数的清晰准确，延长部件的使用寿命。设计过程中重点考虑了安装边界与操作空间的适配性，整体结构采用紧凑式布局，两个压力表呈倾斜角度布置，既避免了两个表盘之间的视线遮挡，让操作人员站在作业位即可同时读取两个表盘的数值，也控制了整体的外廓尺寸，不会在气瓶接驳位置占用过多横向空间，适配狭小工位的安装需求；底部的接驳接口采用标准管螺纹设计，能够直接匹配常规气瓶的输出接口规格，无需额外制作转接件即可完成安装，接口处的密封面采用锥面密封设计，仅需常规拧紧操作即可实现可靠密封，减少安装过程中的密封处理工作量；调节旋钮的长度经过优化，预留了足够的手指操作空间，即使在周边布置有其他气路管件的情况下，也能够顺畅完成旋转调节动作，不会出现操作干涉问题。同时设计中针对可视性做了专门优化，将压力表的透明视窗做了防眩光处理，即使在焊接作业的强光环境下，也能够清晰读取表盘刻度数值，避免因反光导致的读数误差，表盘上的工作区间采用醒目的绿色标识，操作人员无需仔细辨认刻度数值即可快速判断压力是否处于合适范围，降低作业过程中的判断成本，减少误操作的可能性。
