WR-10型微波三通波导雷达元件结构

这款WR-10型微波三通波导元件，是毫米波雷达系统、高精度微波测试链路中承担信号分路与合路功能的核心无源器件，主要应用于W波段高频微波信号传输场景，常见于机载小型化雷达、毫米波成像探测设备、高精度微波测试仪器的射频前端链路中，能够在不打断主传输路径信号传输的前提下，实现一路微波信号向两个正交支路的分配，或是将两路同频段微波信号耦合汇入主传输通道，保障高频信号在传输过程中的相位一致性与极低的插入损耗。

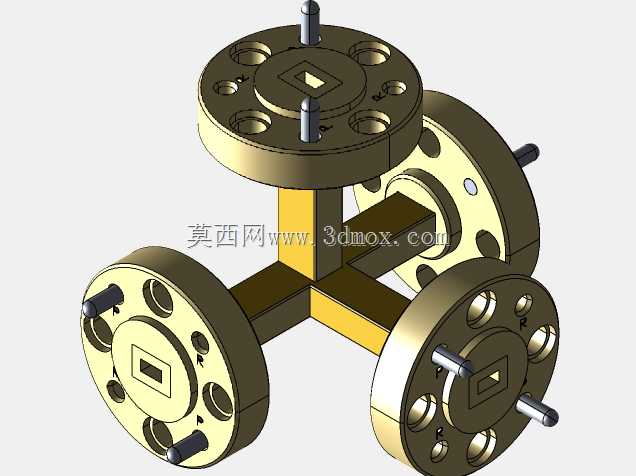

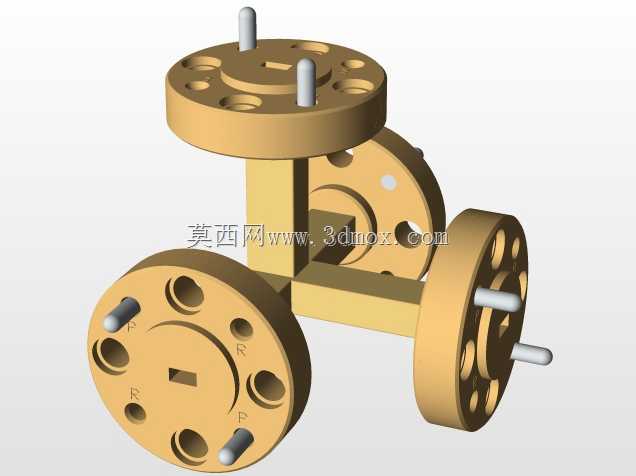

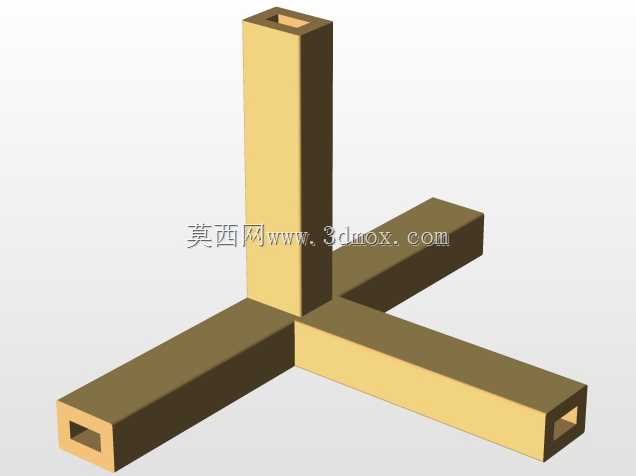

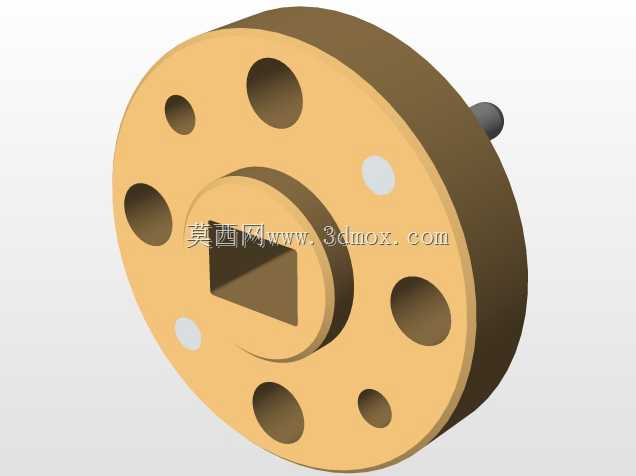

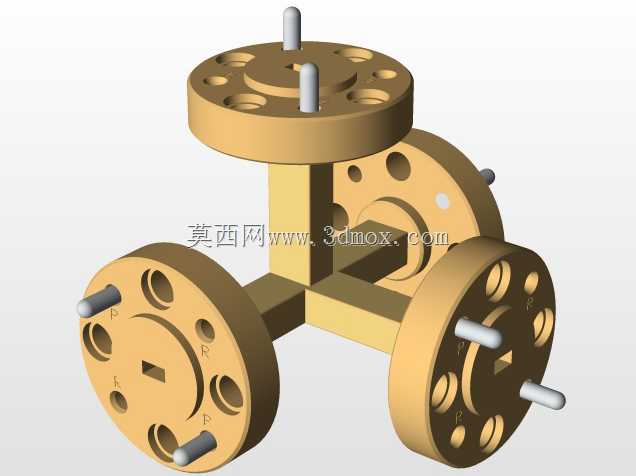

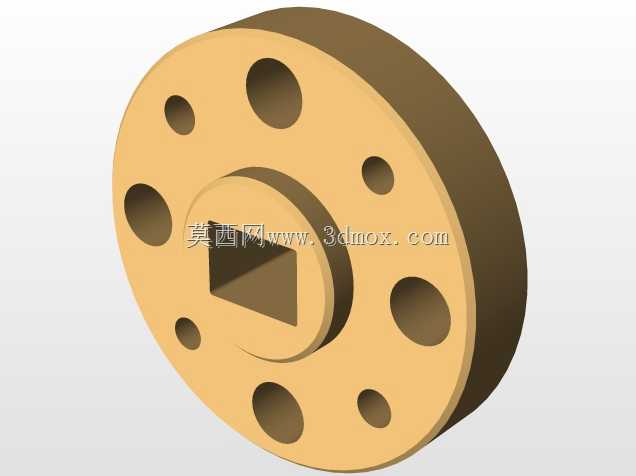

从功能特性来看，该波导元件采用标准WR-10波导口径设计，适配W波段75GHz-110GHz的工作频段，三个波导端口均采用标准法兰盘结构，法兰盘上预留了均匀分布的定位销孔与安装螺孔，能够与同规格的波导器件、射频模块实现精准对位连接，端口的扼流槽设计可以有效降低连接端面的信号泄漏，提升端口间的隔离度，避免支路信号串扰影响主链路的信号传输质量。整体结构采用一体化铣削成型思路，三个波导支路呈空间正交排布，内部的信号耦合腔经过精准的曲面过渡设计，能够最大程度降低信号在分岔位置的反射，保证信号传输的驻波比处于合理区间，减少高频信号的传输损耗。

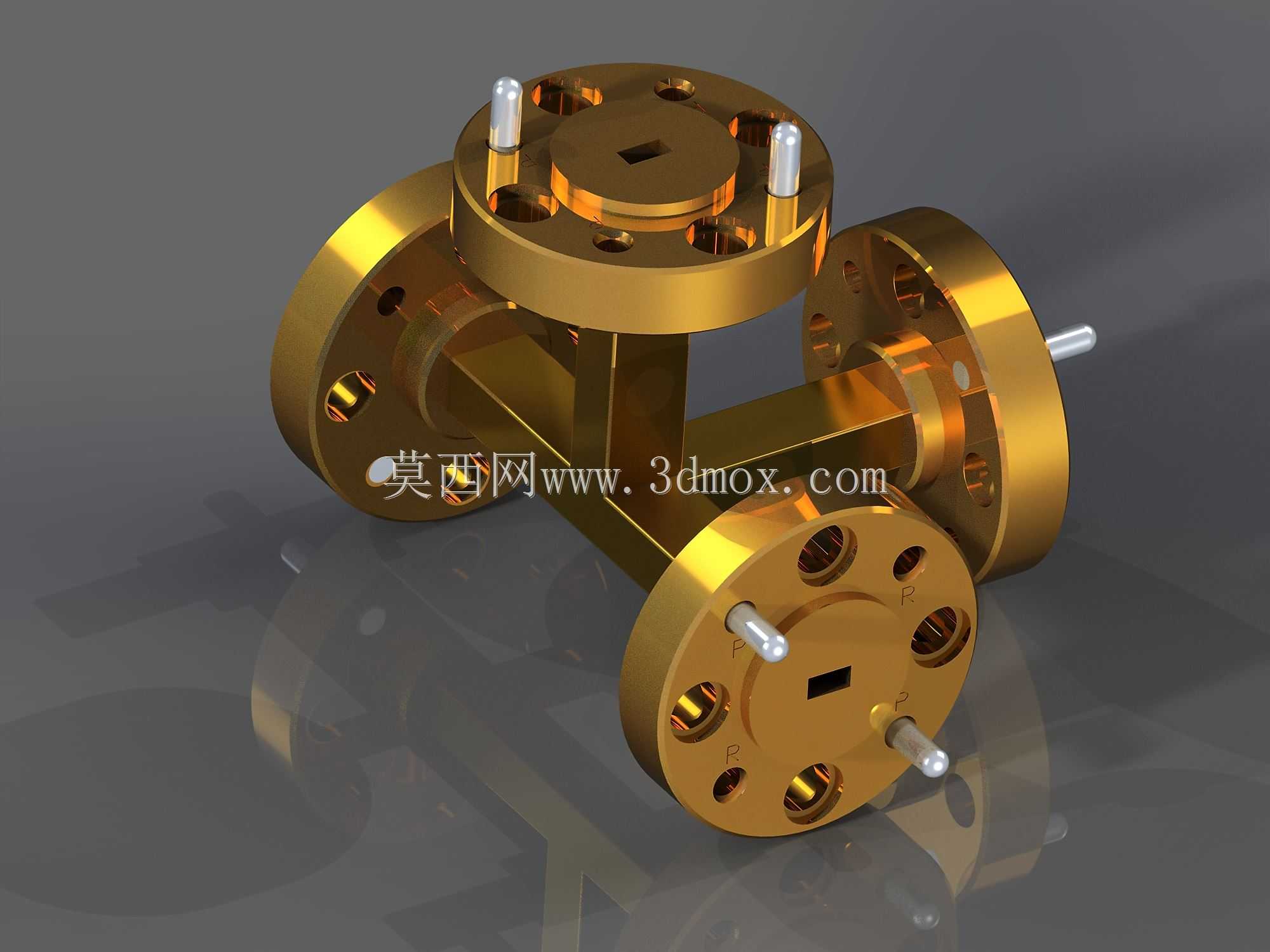

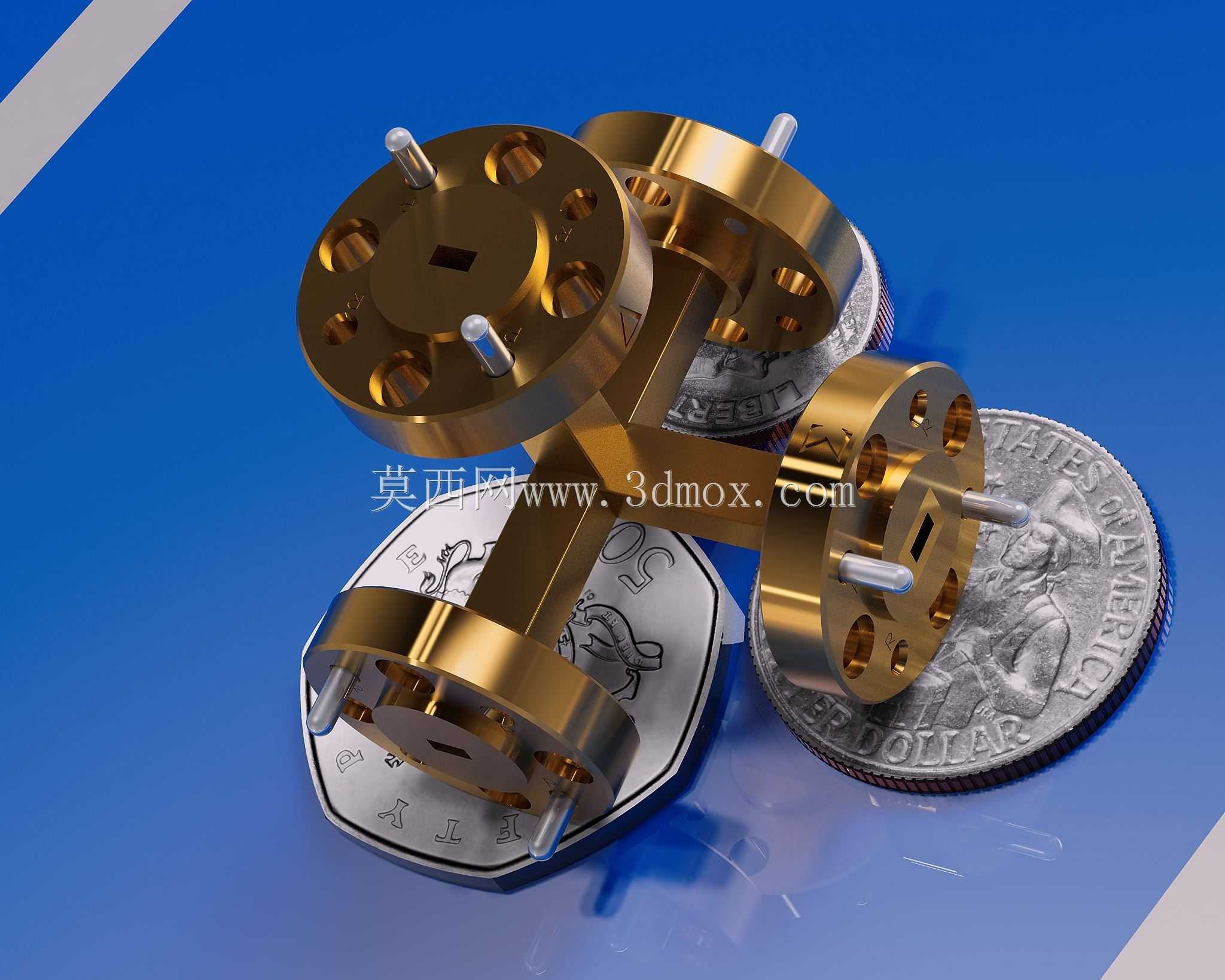

从外形与安装边界来看，该元件属于微型化微波器件，整体尺寸紧凑，可适配空间受限的小型化射频集成舱体安装需求，三个端口的法兰盘端面均为精密加工基准面，安装时只需保证法兰端面与对接器件端面紧密贴合，通过对应规格的紧固螺丝均匀锁紧即可完成装配，无需额外的调试结构。元件的金属本体采用高导无氧铜材质加工，表面做镀金处理，既能够提升表面导电率降低高频信号的趋肤效应损耗，也可以提升元件的抗氧化能力，保障器件在复杂工况下的长期工作稳定性。在实际装配场景中，这类微型波导元件通常布置在射频前端的天线与收发组件之间，安装时需要注意端口的对位精度，避免安装应力导致波导腔体形变，影响内部信号传输的性能，同时紧凑的结构设计也能够有效缩短高频信号的传输路径，减少路径损耗带来的信号衰减，提升雷达系统的探测灵敏度与信号传输稳定性。
