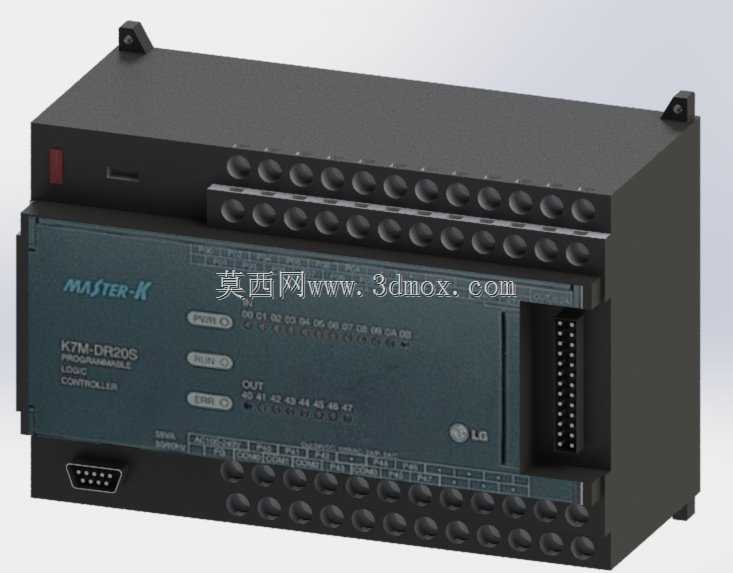

K7M-DR20U型可编程逻辑控制器三维结构

这款可编程逻辑控制器是小型工控系统里的核心控制单元，广泛应用在单机自动化设备、小型生产线、非标专机的逻辑控制场景中，比如小型输送线的动作联锁、专用机床的工序逻辑控制、小型包装设备的动作时序调度，都能依靠这类控制器完成稳定的信号采集与指令输出，替代传统的继电器控制回路，大幅缩减电气柜内的接线复杂度，提升控制系统的可靠性与可修改性。从实际用途来看，这款控制器可接入现场的按钮、行程开关、传感器等输入信号，经过内部预设的逻辑运算后，输出信号驱动接触器、电磁阀、指示灯等执行元件，完成设备的启停、时序动作、故障联锁等核心控制功能，适配多数小型工业设备的控制需求，不需要复杂的扩展模块就能满足基础的IO点位控制要求。在功能特性上，这款控制器集成了固定数量的数字量输入与输出点位，正面设置了状态指示灯，可直观显示电源状态、运行状态、输入输出点位的通断状态，方便现场调试与故障排查；侧面预留了通讯接口，可支持与触摸屏、上位机或者其他工控设备进行数据交互，满足小型组网的通讯需求；本体采用一体式结构设计，不需要额外拼接底座与模块，安装后整体结构紧凑，不会占用过多电气柜内的安装空间。从设计思路来看，这款控制器的结构设计优先考虑现场安装与运维的便捷性，外壳采用高强度阻燃工程塑料材质，可抵御工业现场的轻微磕碰与粉尘侵入，上下两排接线端子采用分层排布设计，接线时不会出现上下端子互相干扰的情况，端子旁预留了清晰的点位标识区域，方便施工人员对应图纸接线；正面的状态指示灯采用下沉式设计，避免日常运维中误碰损坏，通讯接口设置在本体下部，插接通讯线缆后不会遮挡上方的接线端子，方便后期调整接线。在外形尺寸与安装边界上，这款控制器采用标准的导轨安装结构，可直接卡装在电气柜内的标准DIN导轨上，本体宽度适配小型电气柜的安装空间，上下预留的接线空间满足常规多股铜芯线的弯折半径要求，安装时不需要额外定制安装支架，直接卡入导轨即可完成固定，本体深度适配常规电气柜的内深尺寸，关上电气柜门时不会出现磕碰干涉的情况，接线端子的螺丝位置与外壳边缘预留了足够的螺丝刀操作空间，现场接线与拆线时不需要额外挪动周边元件即可完成操作。
