Suntronix SN-M6H-CM线路噪声滤波器结构

　　在工业电气控制柜、精密检测设备、数控加工系统的布线环节里，电源线路上耦合的高频传导噪声一直是干扰设备稳定运行的常见诱因，这类噪声既可能来自车间内变频器、伺服驱动器工作时产生的电磁串扰，也可能经公共供电回路窜入敏感测控回路，导致传感器采样失真、PLC通讯丢包、显示模块花屏等偶发故障，而线路噪声滤波器就是针对这类传导干扰设计的无源抑制器件，本次呈现的这款Suntronix SN-M6H-CM型号滤波器，是面向单相交流供电场景开发的板前安装型滤波部件。

　　从实际使用场景来看，这类滤波器常被布置在设备电源入口的最前端，也就是外接供电线缆进入柜体后、接入设备总空开或开关电源之前的位置，通过内部共模、差模电感与安规电容组成的多级滤波网络，对150kHz到30MHz频段内的共模、差模传导噪声进行有效衰减，避免设备自身产生的电磁噪声反向窜入公共电网，同时阻隔电网侧的杂波进入设备内部敏感电路，在半导体检测设备、医疗电子仪器、高精度伺服驱动系统、工业计算机配套机柜中都有广泛应用，部分对电磁兼容要求较高的民用音频设备、精密测量仪器也会选用同规格产品做进线滤波处理。

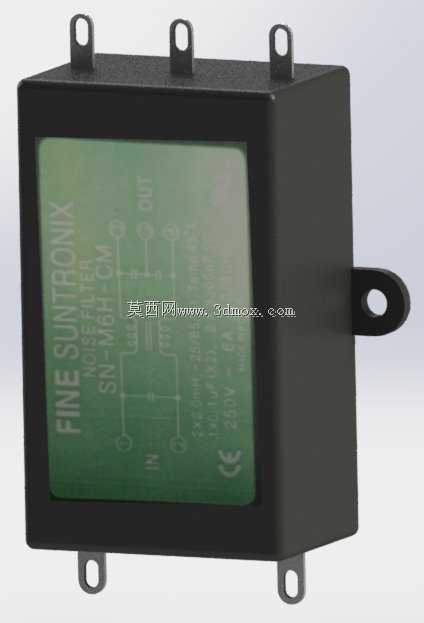

　　从产品功能特性上看，这款滤波器采用全密封金属外壳设计，外壳为冷轧钢板冲压成型后做黑色喷塑处理，既可以实现内部滤波元件的物理防护，避免车间内的粉尘、切削液雾气侵入内部造成元件引脚氧化、绝缘性能下降，同时金属外壳本身也能起到电磁屏蔽作用，阻断内部元件与周边电路的空间辐射耦合。外壳正面印有清晰的电路原理图、型号标识、额定电气参数与认证标识，方便现场安装接线时快速确认输入输出端方向，避免接反导致滤波失效。产品的接线端采用螺丝压接式端子，适配常规多股铜芯电源线的压接需求，接线扭矩符合常规电气安装规范，不需要额外定制接插件，现场布线适配性强。

　　在设计思路上，这款滤波器充分考虑了工业现场的安装便利性与可靠性，外壳六个面中，顶面、底面、侧面共设置了六个带安装孔的固定耳，安装孔为圆形通孔，适配M4规格的固定螺丝，支持多方向安装固定：既可以通过顶面的三个固定耳将滤波器悬挂安装在控制柜内的安装梁上，也可以通过底面的固定耳贴合安装在安装板平面，侧面的固定耳则适配狭窄空间内的侧向固定需求，不同安装方向下接线端子的朝向都能预留足够的接线操作空间，不会出现螺丝拧接空间不足的问题。内部滤波元件采用模块化灌封结构，所有电感、电容元件都通过阻燃环氧树脂灌封固定在外壳内部，抗振动、抗冲击性能符合工业设备运输与运行的振动要求，不会因为设备长期运行的振动导致元件引脚脱焊、参数偏移。

　　从外形尺寸与安装边界来看，这款滤波器整体为方正的盒式结构，本体长宽高尺寸适配常规柜内安装的空间预留要求，固定耳的安装孔位间距符合同功率等级滤波器的通用安装尺寸规范，可以直接替换同规格其他品牌的同类型产品，不需要重新在安装板上打孔。安装时需要注意，滤波器的金属外壳必须可靠连接柜体保护地，接地阻抗要尽可能低，否则会大幅降低共模噪声的抑制效果；进线与出线要分开布线，避免输入输出线缆平行捆扎导致滤波后的线路再次被输入侧的噪声耦合；滤波器周边要预留至少10mm的散热空间，虽然这类无源器件工作时自身发热量极低，但密闭柜内长期运行时适当的空间预留可以避免周边发热元件的温度传导影响内部电容的使用寿命。在三维建模过程中，这款模型完整还原了外壳的固定耳位置、正面标识区域的轮廓、接线端子的凸起结构，安装孔的孔径、孔位间距都按照实物等比例还原，结构工程师在做控制柜布局设计时，可以直接将该模型导入装配体，核对安装空间、接线间隙，提前规避安装干涉问题，也可以基于该模型的安装尺寸做安装支架的适配设计，不需要额外测绘实物尺寸。
