电子式过电流保护继电器SSD05结构设计

　　在低压配电与电机控制回路的现场应用里，过电流故障是威胁设备连续运行的核心隐患之一，这类故障往往源于负载卡滞、线路绝缘破损、启动参数匹配失当等问题，若不能在故障阈值内快速切断回路，轻则烧毁电机绕组、击穿线路绝缘层，重则引发配电回路起火、生产线非计划停机等连锁问题。这款电子式过电流继电器的结构设计，完全围绕工业现场的实际安装与运维需求展开，没有冗余的装饰性结构，所有外形特征都服务于功能实现与安装适配。

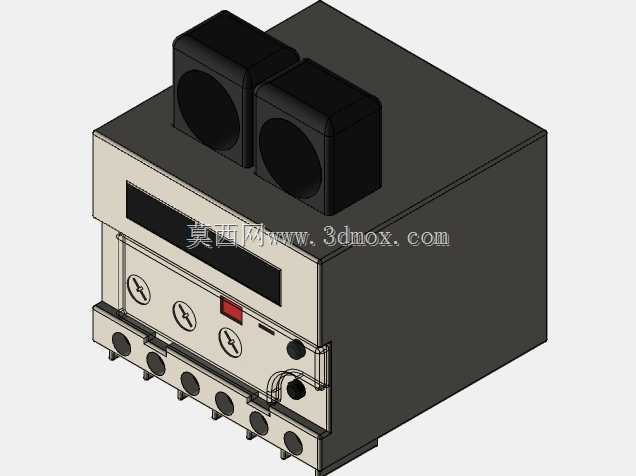

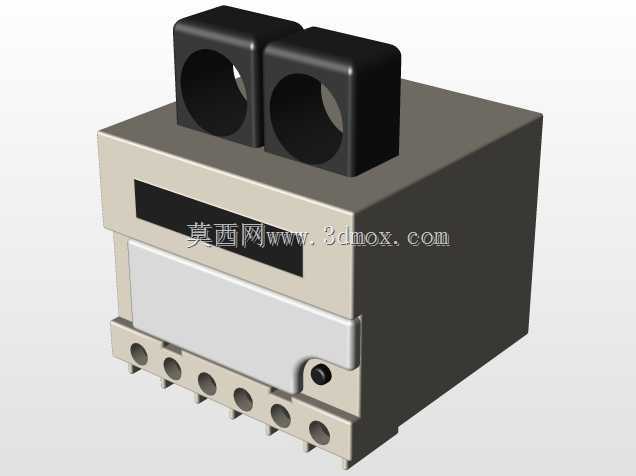

　　从安装边界来看，这款器件采用导轨式安装的标准基座结构，整体外形为规整的长方体，宽度适配常规35mm标准电气安装导轨的卡位尺寸，基座底部的卡扣结构做了圆弧过渡处理，现场安装时无需额外辅助工具，对准导轨按压即可完成卡装，拆卸时用一字螺丝刀撬动卡扣锁舌即可快速取下，完全适配低压配电柜、电机控制箱内的紧凑排布需求，不会与相邻的断路器、接触器、接线端子等元件产生安装干涉。器件上部的两个贯通式穿线孔，是主回路电流的采样通道，孔径匹配常规10平方及以下规格的电机主回路线缆，穿线时无需额外拆分主回路接线，直接将三相线缆中的对应相序穿过采样孔即可完成电流采样回路的连接，相比传统分体式电流互感器的安装方式，能节省柜内近三分之一的接线空间，也减少了二次接线松动带来的采样误差问题。

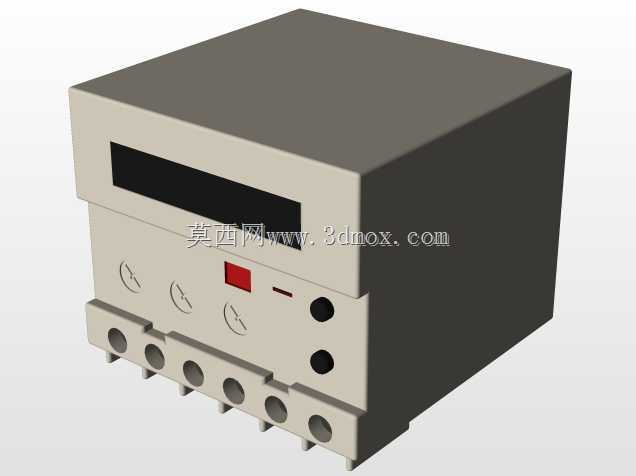

　　前面板的人机交互结构布局完全贴合运维人员的操作习惯，三个调节旋钮分别对应过流动作阈值、动作延时时间、复位模式三个核心参数，旋钮周边做了防滑滚花处理，即便运维人员佩戴绝缘手套也能精准旋转调节，每个旋钮旁都刻印了清晰的刻度标识，无需额外查阅说明书就能快速完成参数整定。旋钮下方的红色状态指示灯，在回路电流超过设定阈值、继电器进入保护触发状态时会常亮提示，正常运行状态下则保持熄灭，运维人员巡检时隔着配电柜的观察窗就能快速判断器件工作状态，无需打开柜门逐一检测。面板下部的多组接线端子，分别对应辅助触点输出、复位信号输入、工作电源接入等二次回路功能，端子排布遵循强电、弱电信号分离的原则，电源端子与信号端子之间设置了凸起的绝缘隔筋，避免现场接线时线头脱落引发的二次回路短路问题，每个端子的接线孔都做了倒角导向处理，多股软线压接冷压端子后能顺畅插入，拧紧螺丝后接线拉力满足低压电器的相关安规要求，不会因为设备运行时的振动出现接线松脱。

　　从设计思路上，这款继电器的外壳采用上下分壳的卡扣加螺丝双重固定结构，上壳为操作面板与采样通道的集成结构，下壳为安装基座与电路板固定腔，外壳材质选用阻燃级的工程塑料，表面做了细磨砂处理，既可以避免现场积灰后难以清理，也能提升外壳的耐划痕性能，即便在多粉尘、有轻微腐蚀性气体的工业车间环境里长期运行，外壳也不会出现快速老化开裂的问题。内部的电路板固定柱与外壳做了一体化注塑成型，电路板安装时直接对准固定柱压装即可，无需额外增加固定支架，既压缩了器件的整体厚度，也减少了装配环节的零件数量，提升批量生产时的装配效率。采样用的电流互感器直接固定在上壳的穿线孔周边，与主回路线缆的距离保持固定值，不会因为外壳装配公差出现采样磁路偏移，保证电流采样的精度稳定在允许误差范围内，避免出现误动作或者拒动作的问题。

　　在实际应用场景中，这款继电器可以直接替代传统的热继电器，用于三相异步电机、小型伺服驱动回路、照明配电回路的过电流保护，相比热继电器依靠双金属片受热形变触发动作的原理，电子式采样的动作精度更高，不会因为环境温度变化出现动作阈值漂移，也不会因为长期受热出现金属片疲劳失效的问题。在设备改造项目中，因为其安装尺寸与常规热继电器的安装尺寸具备互换性，更换时无需调整柜内的导轨安装位置，也无需重新扩孔加工，直接替换原有热继电器、完成二次接线即可投入使用，能大幅缩短现场改造的停机时间。器件的侧面设置了联动的测试拨杆，运维人员日常巡检时可以拨动拨杆模拟过流触发状态，验证继电器的辅助触点是否能正常切断接触器线圈回路，无需额外加载大电流测试设备，就能完成保护功能的定期校验，降低日常运维的操作难度。
